Замена передней панели Samsung HMX-W300
Показано, как заменить переднюю панель камеры с помощью фотографий и текста. Замена задней панели требует снятия отсека для батареи и батареи с передней панели.
Шаг 1
Чтобы снять ремешок, возьмите среднюю петлю и протяните через неё ремешок.
Шаг 2
Удалите четыре винта крестовой отверткой Phillips №00 с наконечком Hex 1,5 мм.
Шаг 3
Откройте крышку HDMI на боковой стороне камеры.
Удалите один винт крестовой отверткой Phillips №00.
Шаг 4
Используйте инструмент для вскрытия iFixit по обеим сторонам устройства. Осторожно отожмите обе части.
Не применяйте чрезмерную силу. Провода, соединяющие переднюю и заднюю панели, могут быть повреждены.
Шаг 5
Вытяните ленточный кабель пинцетом.
Шаг 6
Удалите четыре винта отсека для батареи крестовой отверткой Phillips №00.
Шаг 7
Используйте инструмент для вскрытия iFixit, чтобы отжать отсек для батареи.
Шаг 8
После снятия отсека для батареи извлеките батарею.
Шаг 9

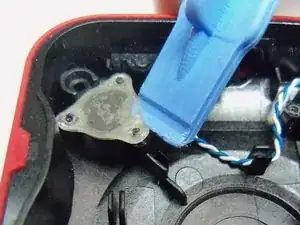

Используйте инструмент для вскрытия iFixit, чтобы поддеть пластиковую крышку.
Пинцетом извлеките провод из пазов.
Шаг 10

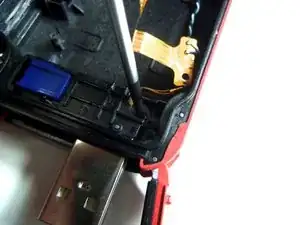

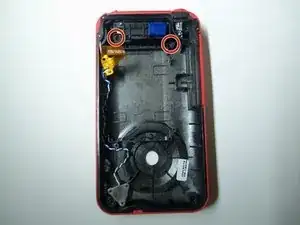

Удалите оба винта порта USB крестовой отверткой Phillips №00.
Шаг 11

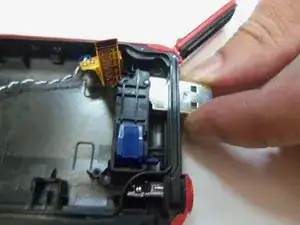

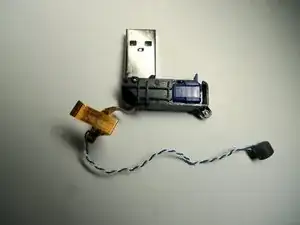

Толкните порт USB внутрь корпуса, чтобы вынуть его из устройства.
Шаг 12
Передняя панель отделена от остальной части устройства.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
