Замена кнопок управления Samsung HMX-W200

Удалите винт 5,00 мм справа от ЖК-дисплея в нижней части устройства, используя крестовую отвертку Phillips #00.

Используйте пластиковый инструмент для открывания, чтобы отделить и снять нижнюю красную крышку. Вставьте инструмент в шов и приподнимайте красную крышку, перемещаясь по краям.

Убедитесь, что вы отсоединили все углы перед снятием красной крышки.

С помощью пластикового инструмента для открывания отделите и оттяните красную крышку справа от ЖК-экрана.

Убедитесь, что вы отсоединили все углы перед снятием красной крышки.

Чтобы получить доступ к разъему HDMI, передвиньте ползунок к нижней части корпуса на другой стороне видеокамеры. При этом крышка поднимется.

После доступа к разъему HDMI вы обнаружите винт 5,00 мм. Используя крестовую отвертку Phillips #00, удалите винт.

С помощью пластикового инструмента для открывания отделите и оттяните красную крышку слева от ЖК-экрана.

Убедитесь, что вы отсоединили все углы перед снятием красной крышки.

Удалите шесть винтов 5,00 мм, используя крестовую отвертку Phillips #00.

Поднимите две пластиковые защёлки слева от ЖК-экрана и одну справа на чёрной панели, чтобы открыть устройство.

Разъедините переднюю и заднюю части корпуса.

Оказавшись внутри устройства, найдите половину, содержащую материнскую плату.

Используйте пинцет для точных работ, чтобы аккуратно вытащить USB-разъём из материнской платы.

Снимите аудиоконнектор с материнской платы (красный и чёрный провода).

С помощью пластикового инструмента для открывания приподнимите разъёмы со всех сторон перед тем, как потянуть их пальцами.

Не тяните разъёмы за провода. Это может повредить соединение динамика с материнской платой.

Используйте пинцет для точных работ, чтобы снять разъём, соединяющий ЖК и материнскую плату.

Удалите шесть винтов 2,00 мм крестовой отверткой Phillips #00.

Поднимите материнскую плату с верхнего левого угла и аккуратно извлеките её.

Найдите металлическую пластину под материнской платой. Эту пластину следует удалить.

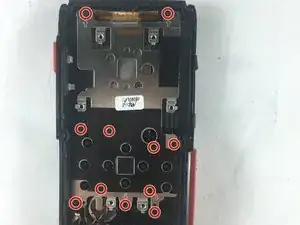

Используйте крестовую отвертку Phillips #00, чтобы удалить одиннадцать винтов 5 мм.

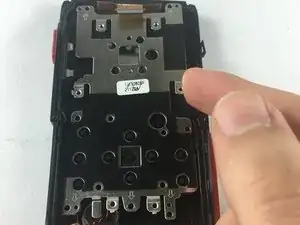

Поднимите металлическую пластину, выталкивая её вверх от верхнего правого края пластины.

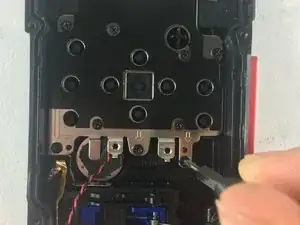

Используйте пинцет для точных работ, чтобы поднять кнопку, подлежащую замене.

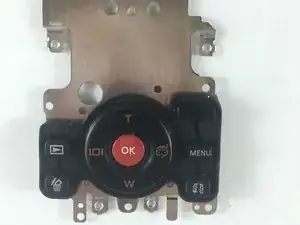

Кнопки устройства прочно закреплены на металлической пластине, поэтому для их снятия потребуется значительное усилие.
