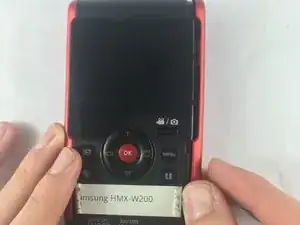

Замена ЖК-экрана Samsung HMX-W200
Пользователю потребуется снять внешнюю крышку. Затем удалить материнскую плату. После этого необходимо снять крышку, защищающую ЖК-экран.
Шаг 1

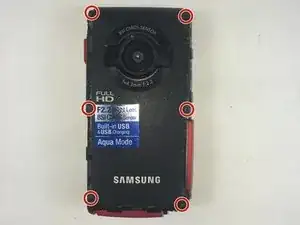

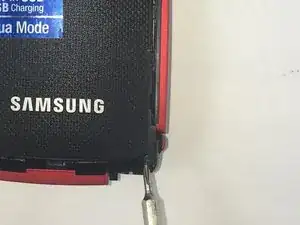

Удалите винт 5,00 мм справа от ЖК-экрана в нижней части устройства с помощью крестовой отвертки Phillips #00.
Шаг 2

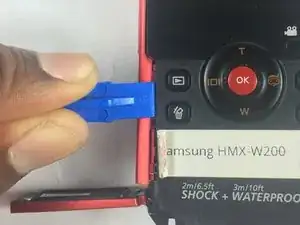

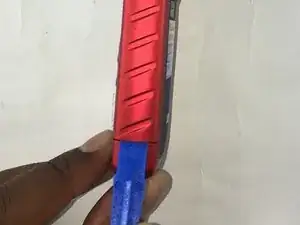

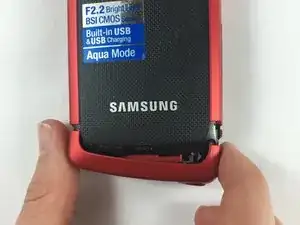

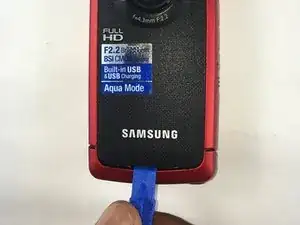

Используйте пластиковый инструмент для вскрытия, чтобы отделить и снять нижний красный корпус. Для этого вставьте инструмент в зазор и подденьте красный корпус, продвигаясь вдоль кромок.
Убедитесь, что отделили все углы перед снятием красного корпуса.
Шаг 3

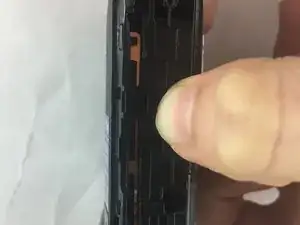

С помощью пластикового инструмента для вскрытия отделите и оттяните красный корпус справа от ЖК-экрана.
Убедитесь, что отделили все углы перед снятием красного корпуса.
Шаг 4

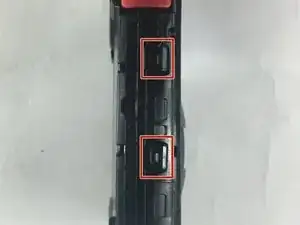

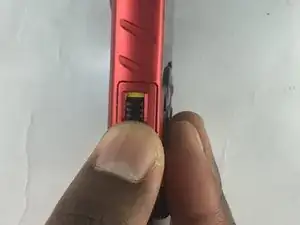

Чтобы получить доступ к разъёму HDMI, сдвиньте ползунок к нижней части корпуса с другой стороны видеокамеры. Крышка откроется при этом.
После доступа к разъёму HDMI Вы обнаружите винт 5,00 мм. С помощью крестовой отвертки Phillips #00 удалите этот винт.
Шаг 5
С помощью пластикового инструмента для вскрытия отделите и оттяните красный корпус слева от ЖК-экрана.
Убедитесь, что отделили все углы перед снятием красного корпуса.
Шаг 6
Удалите шесть винтов 5,00 мм с помощью крестовой отвертки Phillips #00.
Шаг 7

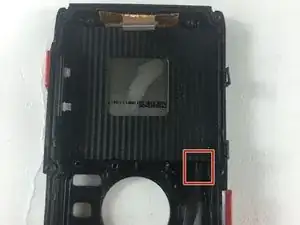

Поднимите две пластиковые защёлки на левой стороне ЖК-экрана и одну на правой стороне на чёрном корпусе, чтобы открыть устройство.
Шаг 8
Разделите переднюю и заднюю части корпуса.
Шаг 9

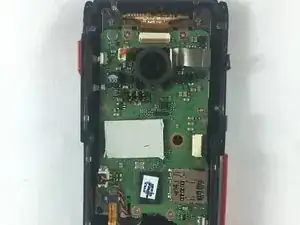

Оказавшись внутри устройства, найдите ту половину, которая содержит материнскую плату.
Шаг 10

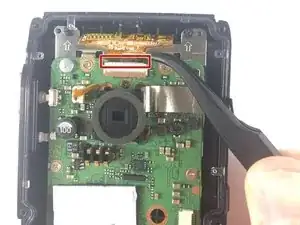

Используйте точные пинцеты, чтобы аккуратно вытащить USB‑разъём из материнской платы.
Шаг 11

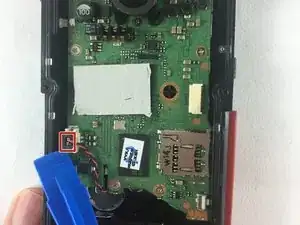

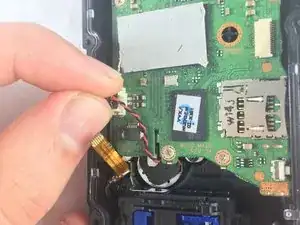

Снимите аудиоконнектор с материнской платы (красный и чёрный провода).
С помощью пластикового инструмента для вскрытия подденьте коннекторы со всех сторон перед тем, как тянуть их пальцами.
Не тяните коннекторы за провода. Это может повредить соединение от динамика до материнской платы.
Шаг 12

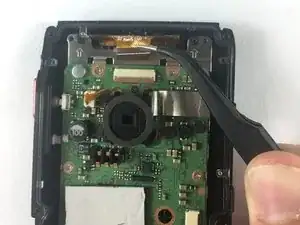

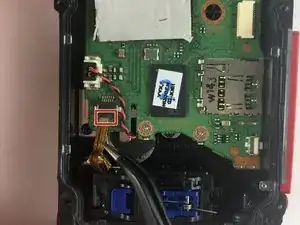

Используйте точные пинцеты, чтобы снять коннектор, соединяющий ЖК-экран с материнской платой.
Шаг 13

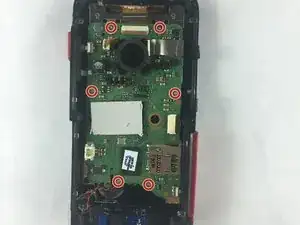

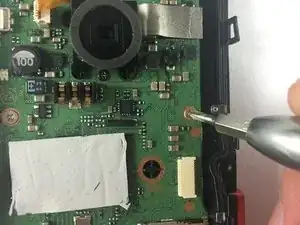

Удалите шесть винтов 2,00 мм крестовой отверткой Phillips #00.
Шаг 14

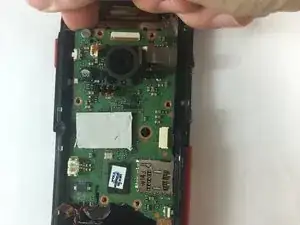

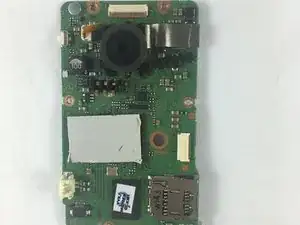

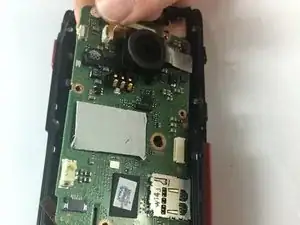

Поднимите материнскую плату с верхнего левого угла и аккуратно извлеките.
Шаг 15

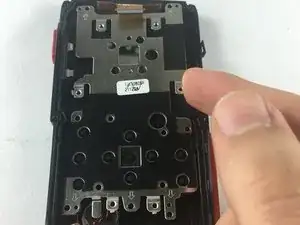

Снимите металлическую пластину под материнской платой.

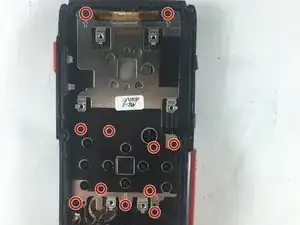

Используйте крестовую отвертку Phillips #00, чтобы удалить одиннадцать винтов 5,00 мм.
Шаг 16

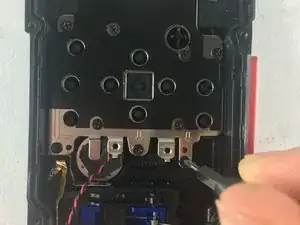

Поднимите металлическую пластину, подталкивая её вверх от верхнего правого края пластины.
Шаг 17
Вставьте лопатку между ЖК-экраном и корпусом и слегка надавите.
ЖК-дисплей должен выскочить.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
