Замена динамика Samsung HMX-W200

Снимите винт 5,00 мм справа от ЖК-дисплея ближе к нижней части устройства с помощью крестообразной отвертки Phillips #00.

Используйте пластиковый инструмент для вскрытия, чтобы отслоить и снять нижнюю красную панель. Вставьте инструмент в зазор и подденьте красную панель, двигаясь по краям.

Убедитесь, что все углы освобождены, прежде чем снимать красную панель.

С помощью пластикового инструмента для вскрытия отделите и снимите красную панель справа от ЖК-экрана.

Убедитесь, что все углы освобождены, прежде чем снимать красную панель.

Чтобы получить доступ к слоту HDMI, передвиньте ползунок к нижней части корпуса на другой стороне видеокамеры. Крышка откроется при этом.

После доступа к слоту HDMI вы обнаружите винт 5,00 мм. С помощью крестообразной отвертки Phillips #00 удалите этот винт.

Используйте пластиковый инструмент для вскрытия, чтобы отделить и снять красную панель слева от ЖК-экрана.

Убедитесь, что все углы освобождены, прежде чем снимать красную панель.

Снимите шесть винтов 5,00 мм с помощью крестообразной отвертки Phillips #00.

Поднимите две пластиковые защёлки с левой стороны ЖК-экрана и одну — с правой стороны на чёрной панели, чтобы открыть устройство.

Разъедините переднюю и заднюю панели корпуса.

Оказавшись внутри устройства, найдите половину, содержащую материнскую плату.

Используйте пинцет для точных работ, чтобы аккуратно вытащить USB-разъём с материнской платы.

Отсоедините аудиоразъём от материнской платы (красный и чёрный кабели).

С помощью пластикового инструмента для вскрытия приподнимите коннекторы со всех сторон перед тем, как снять их пальцами.

Не тяните разъёмы за провода. Это может повредить соединение между динамиком и материнской платой.

Используйте пинцет для точных работ, чтобы снять коннектор, соединяющий ЖК-экран и материнскую плату.

Снимите шесть винтов 2,00 мм с помощью крестообразной отвертки Phillips #00.

Поднимите материнскую плату с верхнего левого угла и аккуратно извлеките её.

Под материнской платой находится металлическая пластина, которую необходимо снять.

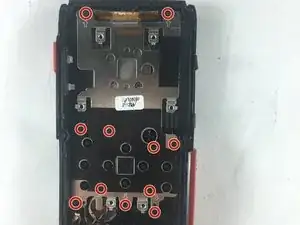

С помощью крестообразной отвертки Phillips #00 отвинтите одинадцать винтов 5 мм.

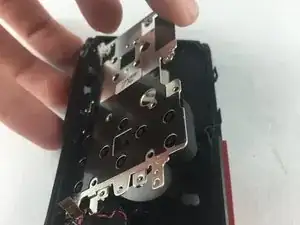

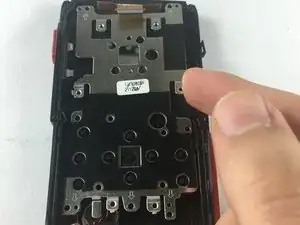

Поднимите металлическую пластину, подталкивая её вверх от верхнего правого края пластины.

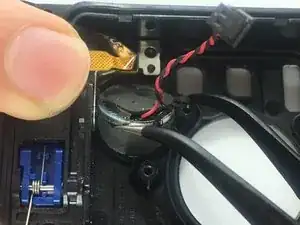

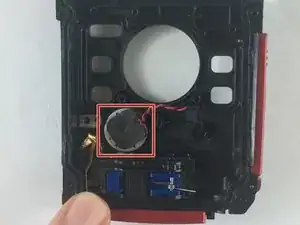

Используйте пинцет для точных работ, чтобы извлечь динамик из корпуса.

Это будет немного затруднительно, так как динамик приклеен к корпусу.

Старайтесь тянуть только динамик, а не белую прокладку под ним. Эта прокладка обеспечивает водонепроницаемость динамика, и при её повреждении устройство потеряет водозащиту.
