Замена объектива Samsung HMX-W300
Показывается, как заменить объектив с помощью фотографий и текста. Объектив расположен на плате и требует пинцета для отключения шлейфов и извлечения платы из задней крышки.
Шаг 1
Чтобы снять ремешок с запястья устройства, захватите среднюю петлю и протяните ремешок через неё.
Шаг 2
Удалите четыре винта отверткой Hex 1.5 мм.
Шаг 3
Откройте крышку HDMI на боковой стороне камеры.
Удалите один винт крестовой отверткой Phillips #00.
Шаг 4
Используйте инструмент для вскрытия iFixit по обеим сторонам устройства. Подденьте обе секции с лёгким усилием.
Не прикладывайте чрезмерную силу. Имеется провод, соединяющий переднюю и заднюю крышки, который может быть повреждён.
Шаг 5

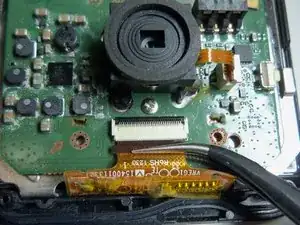

Вытяните шлейф провода пинцетом.
Шаг 6

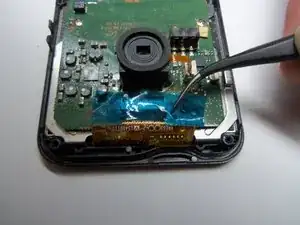

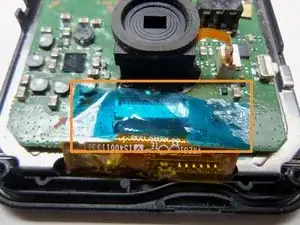

С помощью пинцета снимите ленту.
Шаг 7

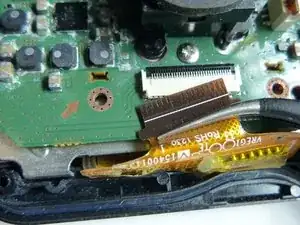

Захватите шлейф пинцетом, затем выньте шлейф из разъёма.
Шаг 8

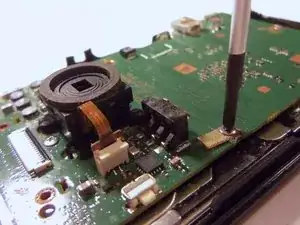

Здесь 5 винтов Phillips размера 00. Снимите все 5 винтов.
Шлейф провода присоединён к плате.
Шаг 9

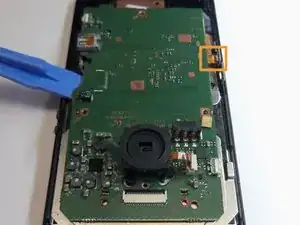

Подденьте плату пластиковым инструментом для вскрытия.
Будьте осторожны — плату удерживает шлейф.
Шаг 10
С помощью пинцета отключите провод, как показано. Это ослабит крепление платы к задней крышке.
Шаг 11

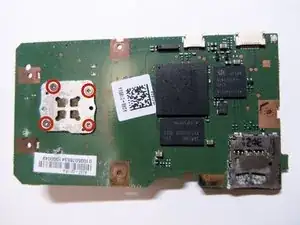

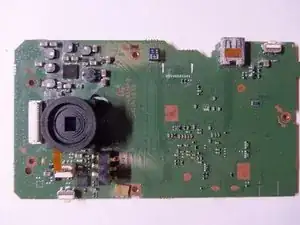

Показаны передняя и задняя стороны платы.
Объектив закреплён 4 винтами Phillips размера 00.
Шаг 12

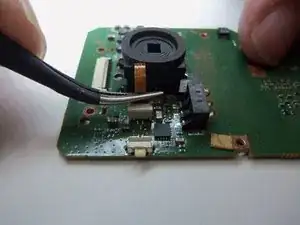

Отключите шлейф от платы.
Шаг 13

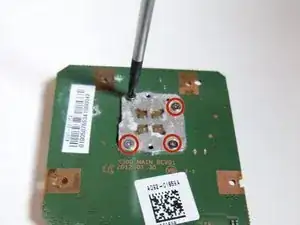

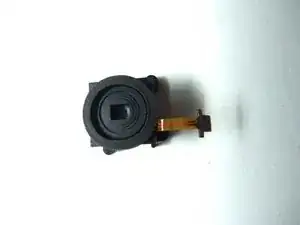

Снимите все 4 винта PH(00), это освободит объектив от платы.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
