Замена ЖК-экрана Samsung L100

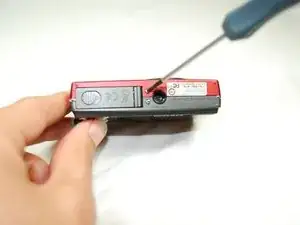

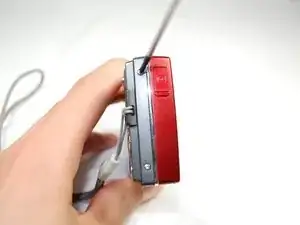

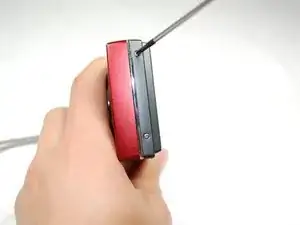

Отверните шесть внешних винтов на камере с помощью отвертки Phillips #0.

После снятия винтов нижняя часть задней половины внешнего корпуса должна ослабнуть от камеры.

Будьте осторожны, не потеряйте винты.

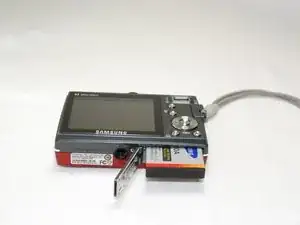

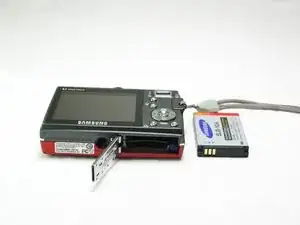

Откройте крышку аккумулятора, расположенную в нижней правой части камеры, и аккуратно извлеките аккумулятор.

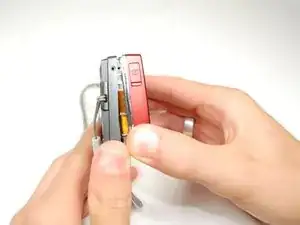

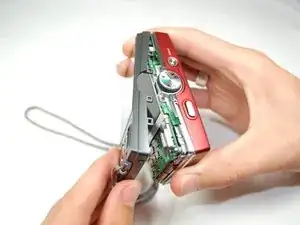

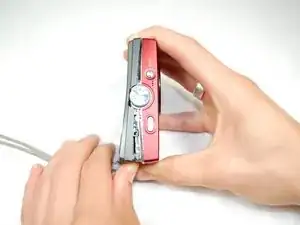

Просуньте ноготь или пластиковую лопатку в зазор снизу по направлению к правому верхнему краю камеры.

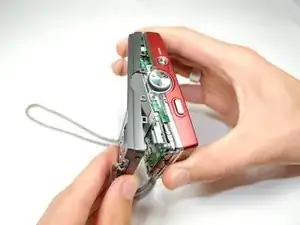

Аккуратно сожмите правый верхний угол камеры и откиньте внешний корпус.

Если слышите звук «треска» — это нормально.

Продолжайте тянуть внешний корпус, он снимется чисто.

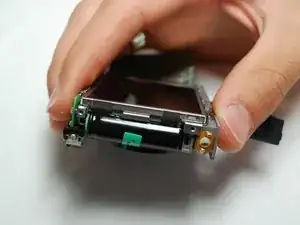

Осторожно с конденсатором вспышки. Он хранит электрический заряд, который может причинить неприятный удар.

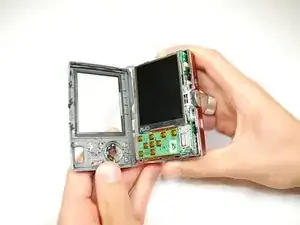

Аккуратно снимите заднюю крышку; детали за задней частью корпуса могут выпадать.

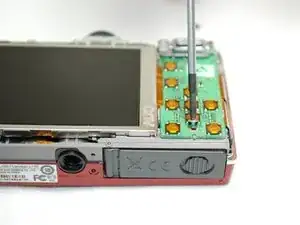

Удалите винты, удерживающие плату.

Осторожно извлеките плату.

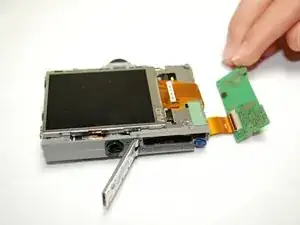

Аккуратно приподнимите плату из корпуса камеры.

Плата всё ещё прикреплена к камере шлейфом.

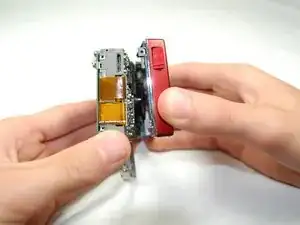

Снимите переднюю панель. Она должна легко отойти.

При снятии передней панели кнопки могут выпасть.

Снимите зелёную ленту, удерживающую ЖК-экран.

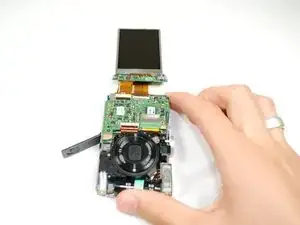

Осторожно приподнимите ЖК-экран.

Переверните камеру на другую сторону.

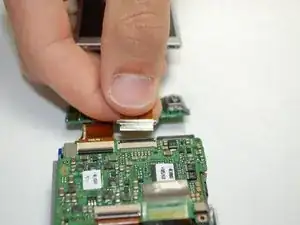

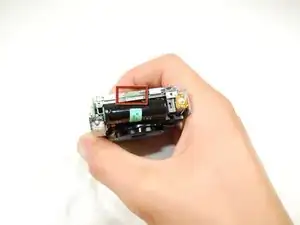

Поднимите чёрную планку — шлейф должен легко выйти.

Теперь ЖК-экран должен полностью отделиться от камеры.

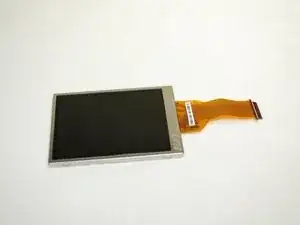

Вставьте новый ЖК-экран, вставив шлейф в разъём.

Опустите чёрную планку обратно, чтобы зафиксировать шлейф.

Ваш новый ЖК-экран должен быть подключён к камере.
