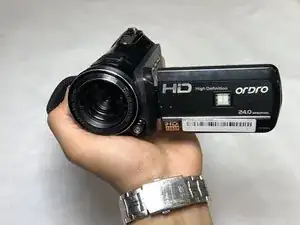

Замена задней крышки Ordro HDV-D395

Если кнопки на задней крышке вашей видеокамеры сломаны, вы можете заменить их, следуя этим шагам.

Шаг 1

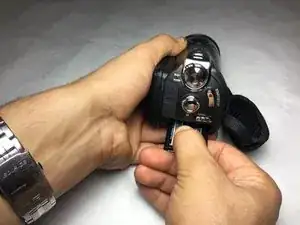

Переместите слайдер с надписью open, расположенный внизу справа, чтобы разблокировать батарею.

Шаг 2

Вытащите батарею из слота.

Шаг 3

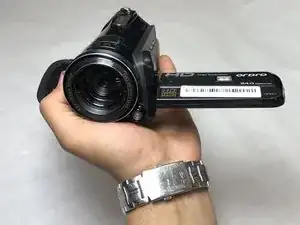

Разверните экран от стороны камеры.

Шаг 4

Поверните экран так, чтобы он был направлен вниз.

Шаг 5

Отвинтите четыре винта с боковой стороны (длина 2.9 мм) с помощью отвертки JIS #000.

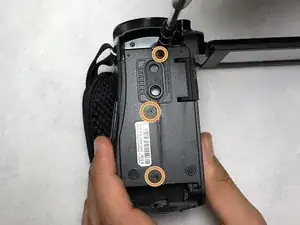

Отвинтите три винта на нижней части (длина 7.7 мм) с помощью отвертки JIS #000.

Шаг 6

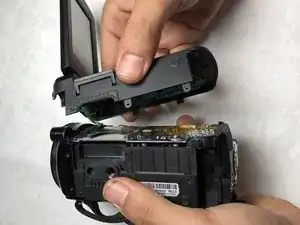

Разделите камеру на две части, оттянув сторону с экраном от основного корпуса камеры.

Шаг 7

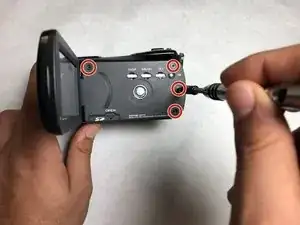

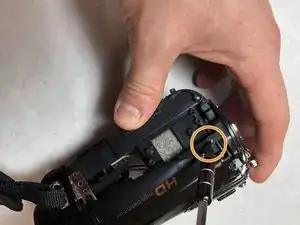

Отвинтите два винта (размер 4.75 мм) с помощью отвертки PH #00.

Отвинтите один винт (размер 7.65 мм) с помощью отвертки PH #00.

Шаг 8

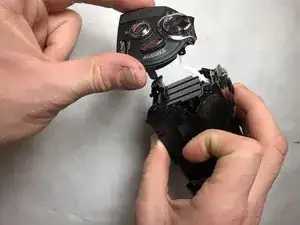

Снимите заднюю крышку, оттянув ее от основного корпуса.

Будьте осторожны, чтобы не порвать белый ремешок, соединяющий заднюю крышку с основным корпусом.

Шаг 9

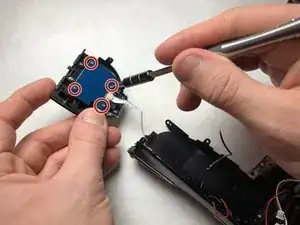

Отвинтите все четыре винта (длина 4.13 мм) на внутренней стороне корпуса с помощью отвертки PH #00.

Шаг 10

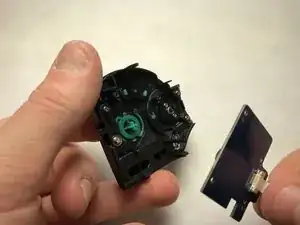

Оттяните плату от

Перевод руководства с ifixit.com
