Восстановление оборванных соединений в Pyrus PY21S03211
Это руководство поможет припаяль любые провода, которые могли оборваться. Паяльники представляют опасность из‑за высокой температуры, поэтому соблюдайте осторожность при пайке. Также очень важно не повредить плотный белый разъём — при открытии боковой панели держите устройство рядом с панелью, пока разъём не будет безопасно отсоединён.
Шаг 1

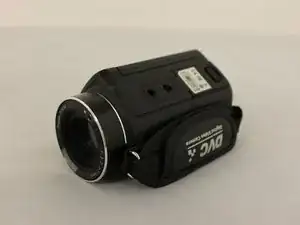

Переверните видеокамеру так, чтобы была видна нижняя часть устройства.
Шаг 2

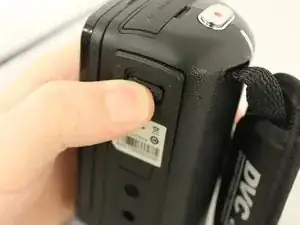

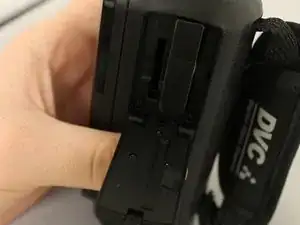

Оттяните нижнюю защёлку, чтобы открыть отсек для аккумулятора.
Шаг 3

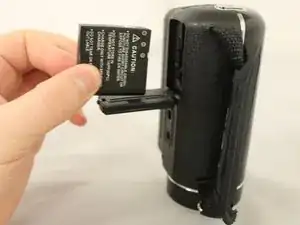

Оттяните язычок, фиксирующий аккумулятор, и извлеките аккумулятор из устройства.
Шаг 4

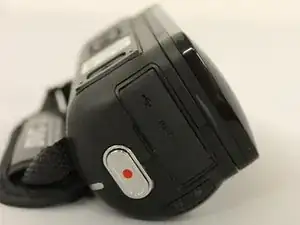

Найдите крышку HDMI/TV на устройстве.
Шаг 5
Откройте крышку, чтобы получить доступ к портам устройства.
Шаг 6

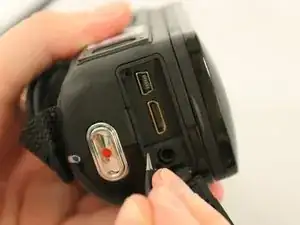

Используйте отвёртку, чтобы открутить 2 винта длиной 4 мм с крышки порта.
Шаг 7

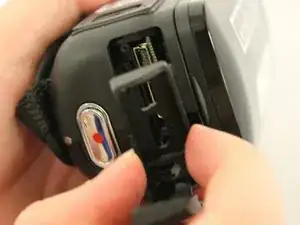

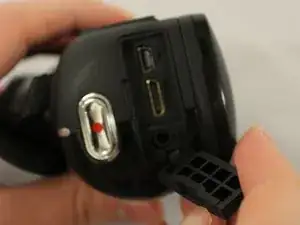

С помощью пинцета снимите пластиковую крышку порта.
Шаг 8

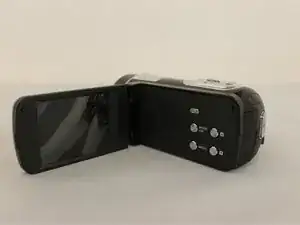

Откройте экран дисплея.
Шаг 9

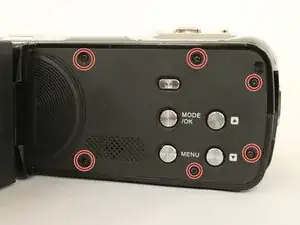

С помощью пинцета аккуратно снимите круглые наклейки, чтобы открыть доступ к винтам 4 мм.
Шаг 10

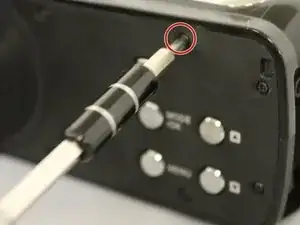

Используйте отвёртку, чтобы выкрутить все шесть винтов 4 мм с боковой части устройства.
Шаг 11

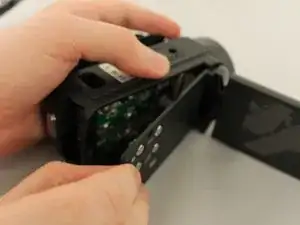

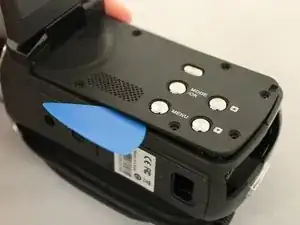

Используйте тонкую пластиковую лопатку, чтобы поддеть боковую панель устройства и аккуратно снять дисплей.
Шаг 12

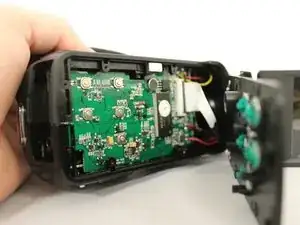

Аккуратно снимите боковую панель с устройства. Избегайте натягивания белого разъёма.
Шаг 13

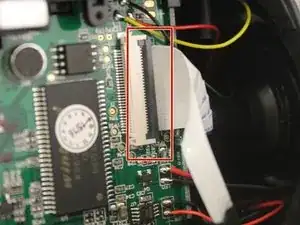

Чтобы полностью снять боковую панель, найдите большой белый разъём, подденьте серую защёлку пинцетом и осторожно отсоедините белый разъём.
Шаг 14

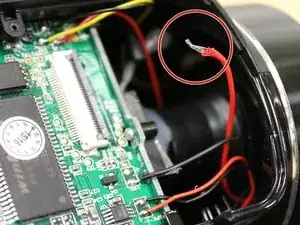

Найдите оборванный провод.
Шаг 15

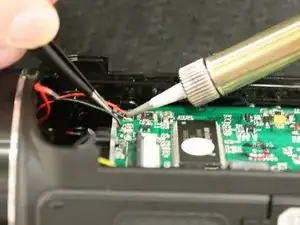

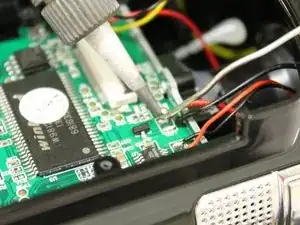

Воспользуйтесь руководством по продвинутой пайке, чтобы припаяль провод обратно к материнской плате.
Перевод руководства с ifixit.com
