Замена задних кнопок PowerLead Puto PLD003
В этом руководстве показано, как удалить винты, крепящие камеру, как снять боковую панель, как снять заднюю панель и как заменить задние кнопки.
Шаг 1

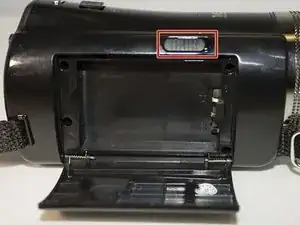

Сдвиньте кнопку извлечения батареи, чтобы открыть крышку батарейного отсека.
Шаг 2

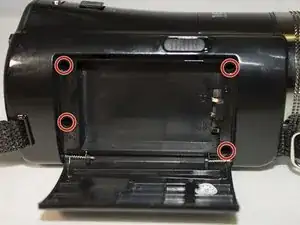

С открытой крышкой батарейного отсека осторожно удалите все четыре винта Phillips #1 длиной 5 мм.
Шаг 3

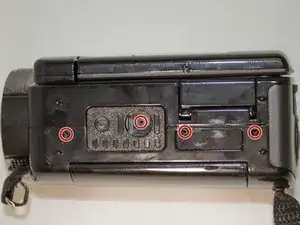

Поверните камеру так, чтобы ее нижняя сторона была направлена вверх.
Удалите четыре винта Phillips #1 длиной 5 мм.
Шаг 4
Поместите камеру на ровную поверхность, нижней стороной к себе.
Осторожно потяните за боковую панель, чтобы снять ее с камеры.
Шаг 5

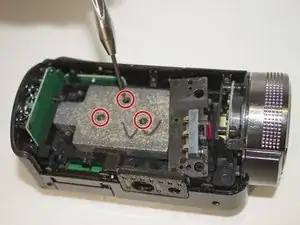

Удалите три винта Phillips #1 длиной 4 мм, удерживающие груз.

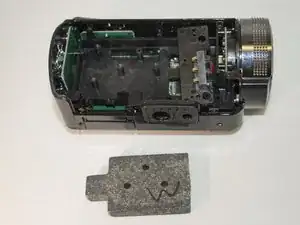

Уберите груз.
Шаг 6

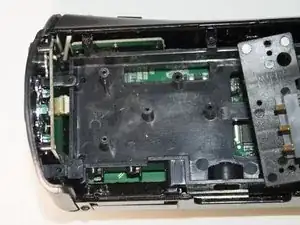

Удалите два винта Phillips #1 длиной 4 мм, удерживающие заднюю панель.
Шаг 7

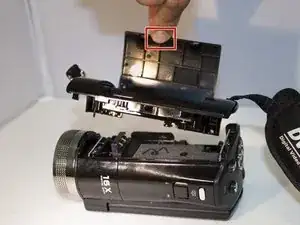

Примените давление к задней панели, отводя ее от камеры для снятия.
Шаг 8

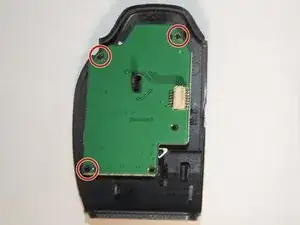

Разместите заднюю панель так, чтобы кнопки были направлены вниз, а печатная плата — вверх.

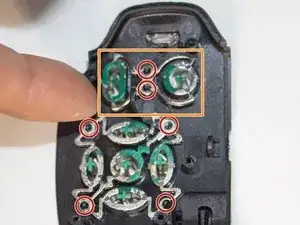

Удалите три винта Phillips #1 длиной 4 мм, удерживающие печатную плату.
Шаг 9
Отложите печатную плату в сторону.
Эти выступы удерживают кнопки на месте.
Осторожно приложите давление и снимите комплект кнопок с выступов.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
