Замена объектива PowerLead Puto PLD003

Сдвиньте кнопку извлечения аккумулятора, чтобы открыть дверцу батарейного отсека.

С открытой дверцей батарейного отсека аккуратно выкрутите все четыре винта Phillips №1, длиной 5 мм.

Поверните камеру так, чтобы нижняя сторона была направлена вверх.

Снимите четыре винта Phillips №1, длиной 5 мм.

Поместите камеру на ровную поверхность нижней стороной к себе.

Осторожно потяните боковую панель вверх, чтобы снять её с камеры.

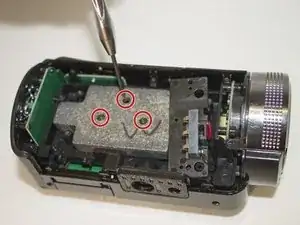

Снимите три винта Phillips №1, длиной 4 мм, удерживающие груз.

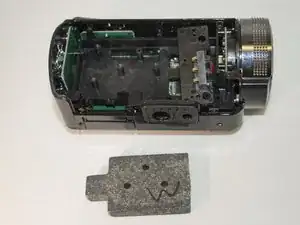

Снимите груз.

Снимите два винта Phillips №1, длиной 4 мм, удерживающие заднюю панель.

Нажмите на заднюю панель (от себя от камеры), чтобы снять её.

Отложите заднюю панель в сторону на время.

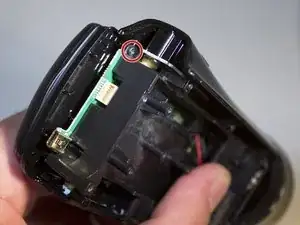

Снимите последний винт Phillips №1, длиной 4 мм, удерживающий экран. Он очень маленький и трудноразличим.

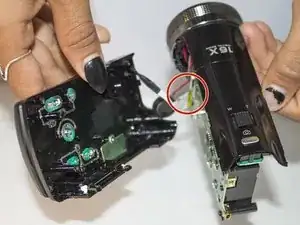

Осторожно нажмите от камеры на экран, чтобы отсоединить его от корпуса.

Белый кабель должен оставаться подключённым к корпусу.

OPTIONAL: Снимите экран, чтобы облегчить доступ к объективу

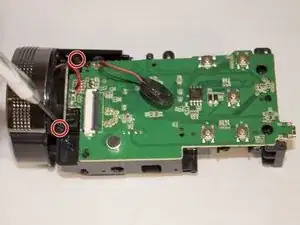

Отвинтите два винта Phillips №1, длиной 4 мм, удерживающие корпус объектива.

С другой стороны также находятся два винта Phillips №1, длиной 4 мм, удерживающие корпус объектива — снимите и их.

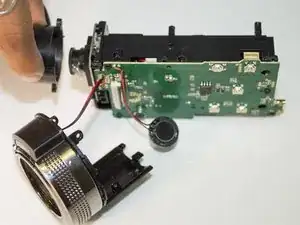

Потяните корпус объектива вперёд, чтобы снять его. Шнур, соединяющий подсветку с материнской платой, должен оставаться подключённым.

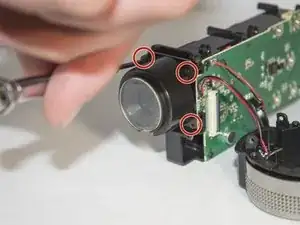

Отвинтите три винта Phillips №1, длиной 4 мм, удерживающие пластиковый держатель объектива.

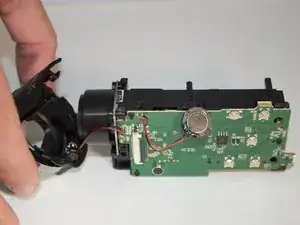

Снимите пластиковый держатель объектива.

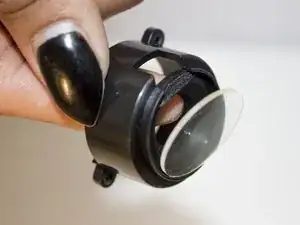

Выдавите объектив из пластиковой оболочки со стороны задней части.
