Замена кнопки питания видеокамеры Jazz HDV178

На задней части видеокамеры, со стороны, противоположной выдвижному экрану, имеется участок ребристого пластика с маленькой стрелкой.

Нажмите вниз на ребристый пластик большими пальцами.

Сдвиньте заднюю крышку в направлении, указанном маленькой стрелкой на ребристом пластике. Задняя крышка должна соскользнуть.

После снятия задней крышки видеокамера должна выглядеть так.

Просмотрите батарею на предмет номера модели, чтобы убедиться, что вы приобретаете правильную запасную часть.

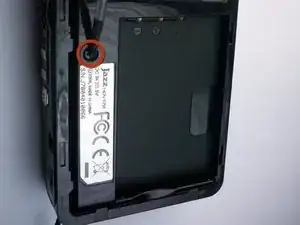

Номер модели видеокамеры находится в красном поле. Убедитесь, что у вас Jazz HDV178.

Извлеките аккумулятор, потянув его вверх за нижнюю часть. Тянуть следует со стороны камеры, где прикреплен ремешок для запястья.

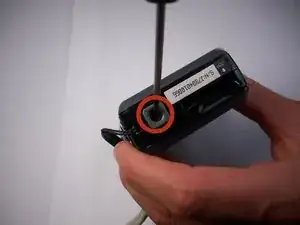

Уберите крепление камеры, отвинтив винт 4,5 мм в отверстии.

Это дно видеокамеры рядом с местом подключения ремешка для запястья.

Удалите винт 4,5 мм, расположенный рядом с отсеком для аккумулятора.

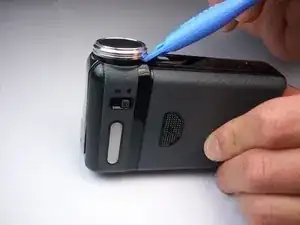

Разорвите клей, крепящий крышку объектива к видеокамере, поддев пластиковым лопаточным инструментом по окружности детали.

После разрушения клея снимите крышку объектива.

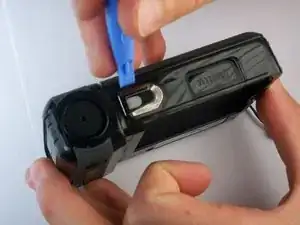

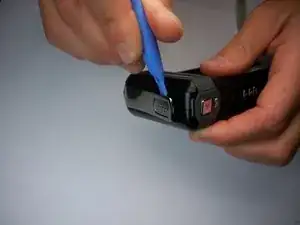

Используйте небольшой пластиковый инструмент для поддевания, чтобы аккуратно снять серебристую полоску на верхней части камеры.

Убедитесь, что инструмент проходит под контуром полоски по мере её отщёлкивания, чтобы пластик не лопнул.

Найдите сторону видеокамеры под объективом и на противоположной стороне от ремешка для запястья.

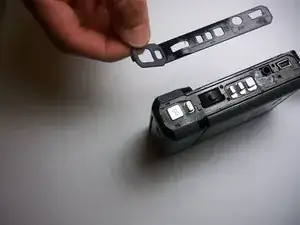

Снимите серебристую полоску тем же способом, что и в предыдущем шаге.

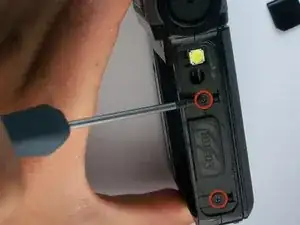

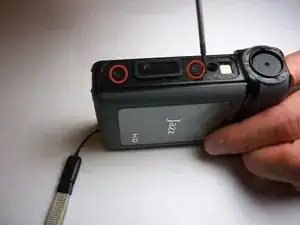

Удалите два винта 4 мм, которые были скрыты под покрытием.

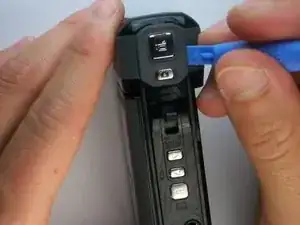

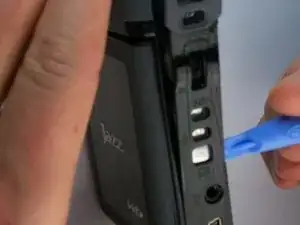

Снимите резиновую крышку, которая закрывает кнопки. Используйте тот же способ, что и в предыдущих двух шагах.

Подсуньте инструмент под всю крышку, чтобы клей разорвался равномерно и крышка не треснула.

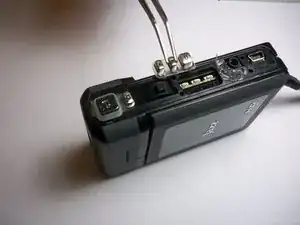

Снимите три объединённые кнопки, чтобы они не потерялись.

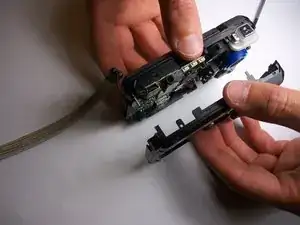

Плотно удерживая обе стороны видеокамеры, аккуратно разъедините две половины. Давление должно распределяться равномерно по всему устройству.

Если видеокамера не разделяется легко, перепроверьте, что все винты удалены. Вернитесь к предыдущим шагам для удаления винтов, если обнаружите оставшийся винт.

Удалите крупноголовый винт 3,5 мм, который удерживает объектив на месте.

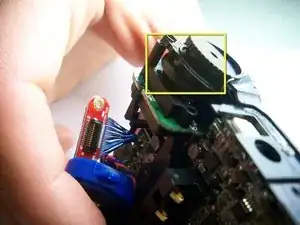

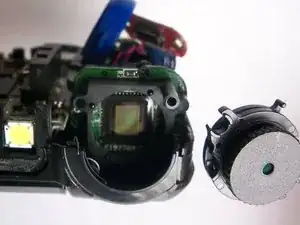

Возьмите пластиковую деталь, покрывающую объектив, и аккуратно покачивая, выньте её, чтобы обнажить объектив.

Обязательно запомните, как деталь крепится, чтобы правильно установить её при сборке.

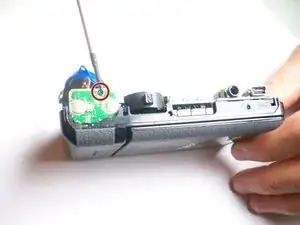

Удалите винты 4 мм, крепящие динамик к плате.

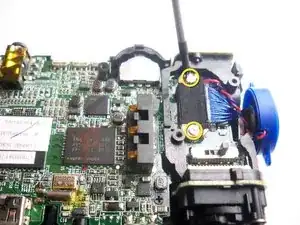

После откручивания самого динамика снимите серебристые винты 4 мм, которыми крепятся провода соединения к ЖК-дисплею.

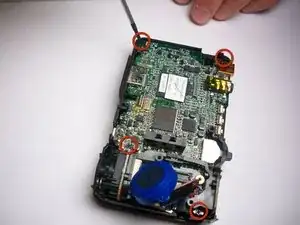

Удалите четыре винта с крестообразной головкой, прикрепляющие материнскую плату к корпусу.

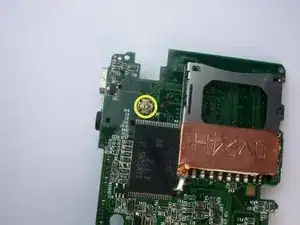

Удалите отдельный винт 4 мм под верхней кнопкой, чтобы освободить материнскую плату от корпуса.

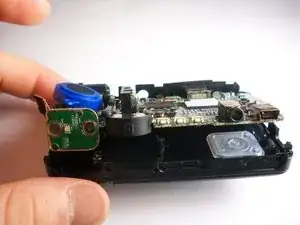

Осторожно приподнимите материнскую плату из пластикового корпуса.

На этом шаге требуется терпение, чтобы не повредить хрупкие компоненты.

После снятия материнской платы удалите прозрачную резиновую кнопку.

Используйте изопропиловый спирт на ватной палочке, чтобы очистить поверхность.

Дайте высохнуть и протрите чистой ватной палочкой.
