Замена переключателя зума видеокамеры Jazz HDV178

На задней стороне видеокамеры, на стороне, противоположной выдвижному экрану, находится участок ребристого пластика с маленькой стрелкой.

Нажмите ребристый пластик большим пальцем.

Сдвиньте заднюю крышку в направлении, указанном маленькой стрелкой на ребристом пластике. Задняя крышка должна соскользнуть вправо и сняться.

После снятия задней крышки видеокамера должна выглядеть так.

Осмотрите аккумулятор на предмет номера модели, чтобы убедиться, что вы приобретаете правильную заменяемую деталь.

Номер модели видеокамеры расположен в красном поле. Убедитесь, что у вас Jazz HDV178.

Извлеките аккумулятор, потянув за нижнюю часть аккумулятора. Тяните со стороны камеры, где прикреплен ремешок для запястья.

Снимите крепление камеры, отвинтив винт 4,5 мм в отверстии.

Это нижняя часть видеокамеры рядом с местом крепления ремешка для запястья.

Удалите винт 4,5 мм, расположенный рядом с отсеком для аккумулятора.

Разорвите клей, который прикрепляет крышку объектива к корпусу видеокамеры, под sliding пластиковым инструментом под окружностью детали.

После разрушения клея снимите крышку объектива.

С помощью маленького пластикового монтажного инструмента аккуратно подденьте серебристую планку на верхней части камеры.

Убедитесь, что инструмент проходит под контуром планки по мере поддевания, чтобы пластик не сломался.

Найдите сторону видеокамеры под объективом и на противоположной стороне от ремешка для запястья.

Снимите серебристую планку тем же способом, что и на предыдущем шаге.

Удалите два винта 4 мм, которые были скрыты под крышкой.

Отделите резиновую крышку, которая закрывает кнопки. Используйте тот же способ, что и на двух предыдущих шагах.

Просуньте инструмент под всю крышку, чтобы клей оторвался равномерно и крышка не сломалась.

Снимите три составные кнопки, чтобы они не потерялись.

Удерживая видеокамеру обеими руками, аккуратно разъедините две половины корпуса. Давление должно распределяться равномерно по всему устройству.

Если видеокамера не разъединяется легко, еще раз проверьте, все ли винты удалены. Вернитесь к предыдущим шагам для удаления оставшихся винтов, если найдете незакрученный винт.

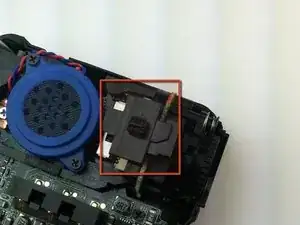

Перед снятием переключателя обратите внимание на его положение для удобной повторной сборки.

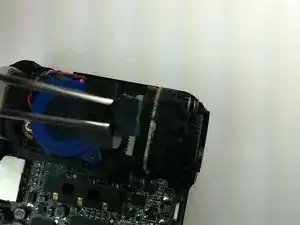

Используйте пинцет, чтобы поднять переключатель с штифта.

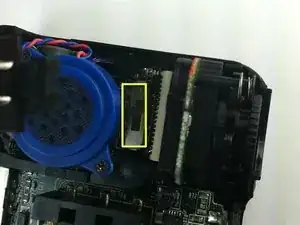

Проверьте движение штифта.

Если штифт работает правильно, возможно, потребуется заменить переключатель зума.
