Как отрегулировать фокус камеры Mobius ActionCam

Используйте крестовую отвертку №00, чтобы выкрутить оба винта на нижней части корпуса.

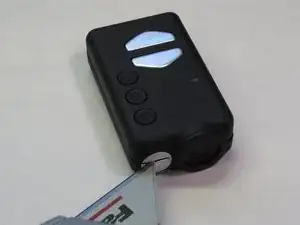

Используйте канцелярский нож или нож, чтобы разрезать пломбу контроля качества на передней части устройства.

Учтите, что нарушение пломбы, вероятно, аннулирует гарантию.

Разведите корпус в районе объектива.

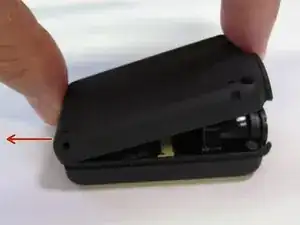

Отодвиньте нижнюю половину корпуса назад, чтобы освободить защёлки, удерживающие половинки корпуса вместе.

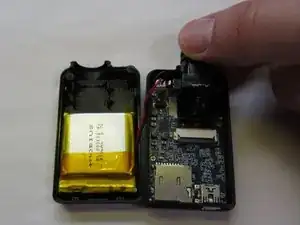

Осторожно снимите нижнюю часть корпуса и положите её рядом с устройством.

Аккумуляторный блок закреплён на нижней части корпуса. Будьте осторожны при открывании корпуса, чтобы не повредить жгут проводов, идущий от аккумулятора к плате.

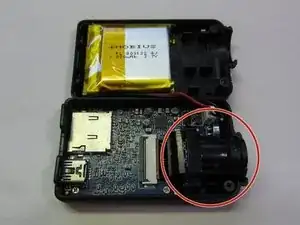

Найдите модуль камеры.

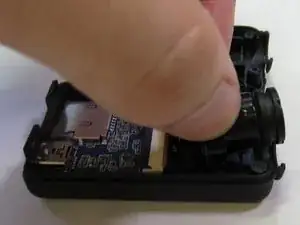

Возьмитесь за боковые стороны модуля камеры и аккуратно потяните, чтобы освободить его из корпуса.

Обращайтесь с модулем камеры осторожно, чтобы не повредить хрупкий шлейф, к нему присоединённый.

Используйте шестигранный ключ или биту 0.9 мм, чтобы ослабить установочный винт, вкрученный в боковую часть модуля камеры.

Ослабьте винт до тех пор, пока он не начнёт свободно вращаться. Не вынимайте установочный винт полностью.

Возьмитесь за боковую часть объектива и аккуратно поворачивайте для регулировки фокуса.

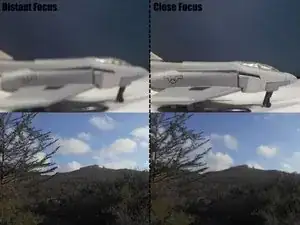

Если смотреть со стороны задней части модуля камеры, поворот объектива по часовой стрелке до упора позволит навести в фокус объекты на расстоянии 10–15 см. Поворот объектива против часовой стрелки до упора наведёт в фокус удалённые объекты.

Ход регулировки объектива составляет примерно полоборота.
