Замена кнопки зума PowerLead Puto PLD003

Сдвиньте кнопку извлечения аккумулятора, чтобы открыть дверцу отсека аккумулятора.

С дверцей отсека аккумулятора открытой осторожно выкрутите все четыре винта Phillips #1 длиной 5 мм.

Поверните камеру так, чтобы нижняя сторона была направлена вверх.

Удалите четыре винта Phillips #1 длиной 5 мм.

Положите камеру на ровную поверхность так, чтобы её нижняя сторона была обращена к вам.

Осторожно приподнимите боковую панель, чтобы снять её с камеры.

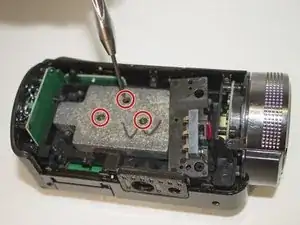

Удалите винты Phillips #1 длиной 4 мм, удерживающие груз.

Снимите груз.

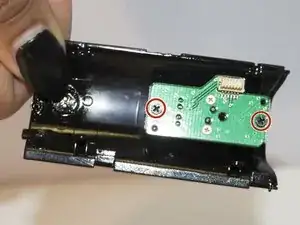

Удалите два винта Phillips #1 длиной 4 мм, удерживающие заднюю панель на месте.

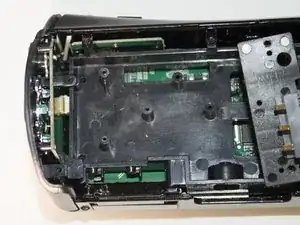

Нажмите на заднюю панель и оттяните её от камеры, чтобы снять.

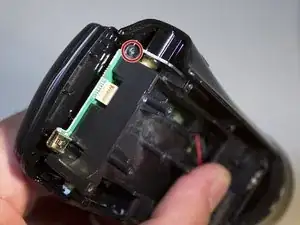

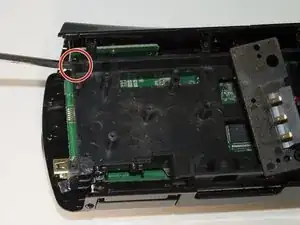

Удалите последний винт Phillips #1 длиной 4 мм, удерживающий экран на месте.

Этот винт очень маленький и его трудно увидеть.

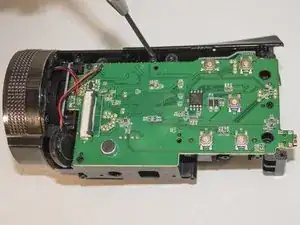

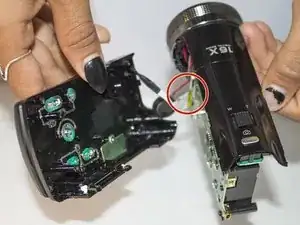

Осторожно нажмите от корпуса на экран, чтобы отсоединить его от корпуса.

Белый шнур должен оставаться подключённым к корпусу.

НЕОБЯЗАТЕЛЬНО: Снимите экран, чтобы облегчить доступ к кнопке зума.

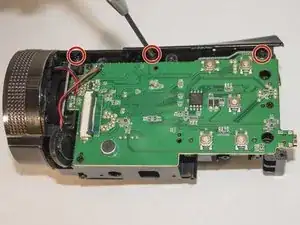

Удалите три винта Phillips #1 длиной 4 мм, удерживающие верхнюю панель на месте.

Подожмите вверх верхнюю панель, чтобы снять её с корпуса камеры.

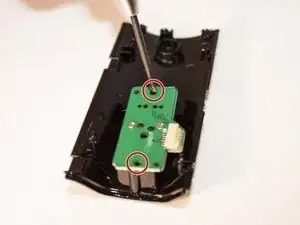

Удалите два винта Phillips #1 длиной 4 мм, удерживающие печатную плату на месте.

Не удаляйте серебристые винты.

Поднимите печатную плату из пластикового корпуса.

Осторожно потяните за кнопку зума, чтобы снять её с платы.
