Замена экрана PowerLead Puto PLD003

В этом руководстве показано, как снять боковую панель с камеры, как снять заднюю панель и как заменить экран LCD.

Шаг 1

Передвиньте кнопку извлечения батареи, чтобы открыть дверцу батареи.

С открытой дверцей батареи осторожно удалите все четыре винта Phillips #1 длиной 5 мм.

Поверните камеру так, чтобы её нижняя сторона была обращена вверх.

Удалите четыре винта Phillips #1 длиной 5 мм.

Поместите камеру на ровную поверхность, нижней стороной к себе.

Осторожно потяните вверх за боковую панель, чтобы снять её с камеры.

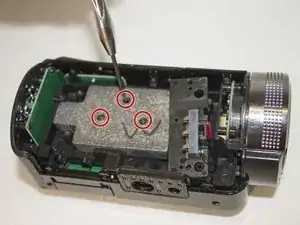

Удалите три винта Phillips #1 длиной 4 мм, крепящих грузик.

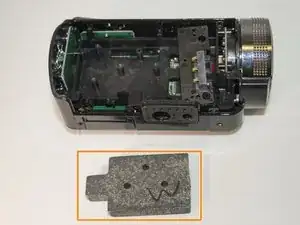

Удалите грузик.

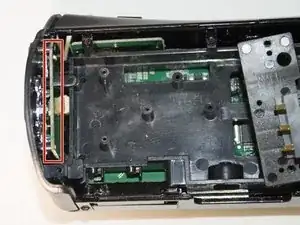

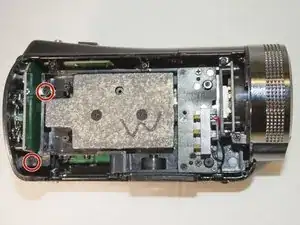

Удалите два винта Phillips #1 длиной 4 мм, крепящих заднюю панель.

Снимите заднюю панель с камеры, надавливая на неё.

Отложите заднюю панель пока в сторону.

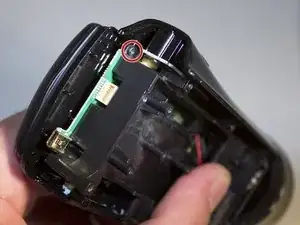

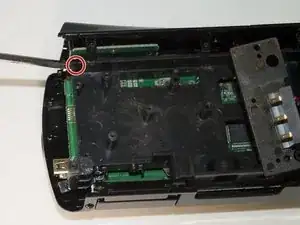

Удалите последний винт Phillips #1 длиной 4 мм, который крепит экран. Он очень маленький и трудно заметен.

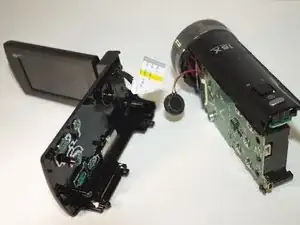

Осторожно нажмите на экран от себя, чтобы отсоединить его от корпуса.

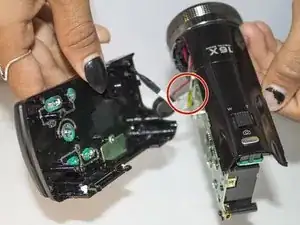

Белый шнур должен оставаться подключенным к корпусу.

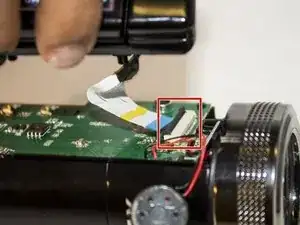

Поднимите черный зажим вверх.

С поднятым зажимом потяните белый шнур влево.
