Замена рабочих кнопок видеокамеры Jazz HDV178

На задней части видеокамеры, со стороны, противоположной выдвижному экрану, находится участок с рифлёным пластиком и небольшая стрелка.

Нажмите на рифлёный пластик большим пальцем.

Сдвиньте заднюю крышку в направлении, указанном маленькой стрелкой на рифлёном пластике. Задняя крышка должна скользнуть и сниматься.

После снятия задней крышки видеокамера должна выглядеть так.

Проверьте на аккумуляторе номер модели, чтобы убедиться, что Вы приобретаете подходящую запасную часть.

Номер модели видеокамеры расположен в красной рамке. Убедитесь, что у Вас Jazz HDV178.

Извлеките аккумулятор, потянув вверх за нижнюю часть батареи. Тянуть следует со стороны камеры, где прикреплён ремешок для запястья.

Снимите крепление для штатива, отвинтив винт 4,5 мм в отверстии.

Это дно видеокамеры вблизи места крепления ремешка для запястья.

Удалите винт 4,5 мм, расположенный рядом с отсеком для аккумулятора.

Разломайте клей, который прикрепляет крышку объектива к видеокамере, поддев пластиковым монтажным инструментом по окружности детали.

После разрушения клеевого соединения снимите крышку объектива.

Используйте маленький пластиковый лопаткой, чтобы осторожно поддеть серебристую полоску на верхней части камеры.

Двигайте инструмент под контур полоски по мере поддёма, чтобы пластик не сломался.

Найдите боковую сторону видеокамеры под объективом и с противоположной стороны от ремешка для запястья.

Снимите серебристую полоску тем же способом, что и на предыдущем шаге.

Удалите два винта 4 мм, которые были скрыты под крышкой.

Подденьте резиновую накладку, которая закрывает кнопки. Используйте ту же процедуру, что и на двух предыдущих шагах.

Просуньте инструмент под всю накладку, чтобы клей отошёл ровно и накладка не треснула.

Снимите блок из трёх объединённых кнопок, чтобы он не потерялся.

Удерживая видеокамеру обеими руками с плотным захватом по бокам, аккуратно разъедините две половины корпуса. Давление должно распределяться равномерно по всему корпусу.

Если видеокамера не раскрывается легко, ещё раз проверьте, что все винты удалены. Вернитесь к предыдущим шагам по удалению винтов, если обнаружите оставшийся винт.

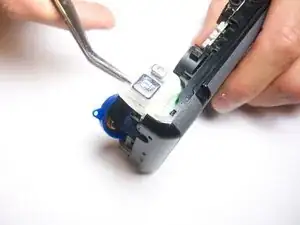

С помощью пинцета снимите резиновую сборку кнопок.

Подуйте на датчики под ней, чтобы удалить пыль с сенсоров.

Также можно слегка смочить тампон из ваты изопропиловым спиртом и протереть контактную площадку датчика, затем дать высохнуть.
