Разборка Mobius ActionCam

Снимите крышку объектива.

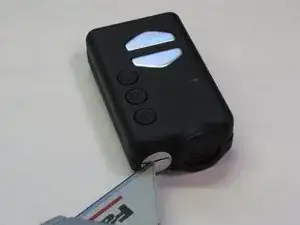

Извлеките карту SD, нажав на карту до щелчка, затем отпустив её.

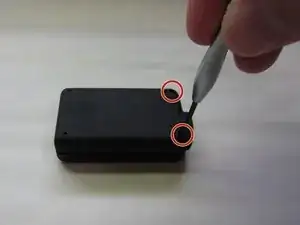

Используйте крестовую отвертку #00, чтобы удалить оба винта на дне корпуса.

Используйте канцелярский нож или нож, чтобы разрезать пломбу контроля качества на передней части устройства.

Учтите, что повреждение пломбы, вероятно, аннулирует гарантию.

Разведите корпус в районе объектива.

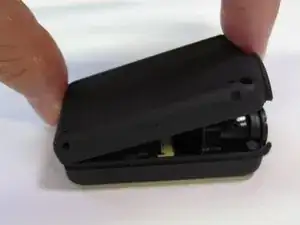

Отодвиньте нижнюю половину корпуса назад, чтобы освободить защёлки, удерживающие половины корпуса вместе.

Аккуратно снимите нижнюю часть корпуса и положите её рядом с устройством.

Батарейный блок закреплён на нижней части корпуса. Открывайте корпус осторожно, чтобы не повредить жгут проводов, идущий от батареи к плате.

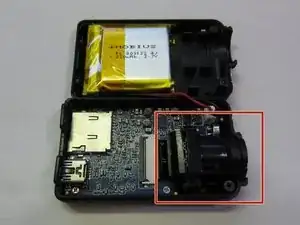

Найдите модуль камеры.

Возьмитесь за боковые стороны модуля камеры и аккуратно потяните вверх, чтобы освободить его из корпуса.

Обращайтесь с модулем камеры осторожно, чтобы не повредить хрупкий ленточный кабель, прикреплённый к нему.

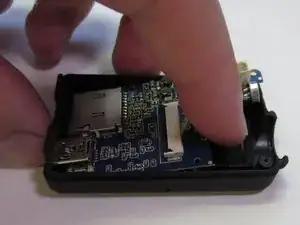

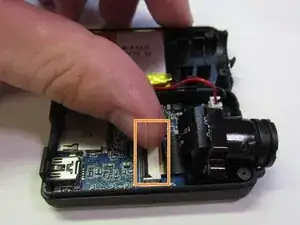

Поднимите чёрную защёлку на задней части разъёма ленточного кабеля пальцем.

Выдвиньте ленточный кабель из разъёма, чтобы снять модуль камеры.

При подключении ленточного кабеля медные контакты должны быть обращены вверх.

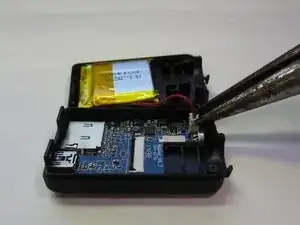

Возьмите штекер батареи плоскогубцами с тонкими носиками. Аккуратно потяните вверх, чтобы разъединить контакты.

Снимайте штекер осторожно, чтобы не повредить кабель батареи.

Если корпус разъёма, закреплённого на плате, отойдёт, его можно просто надеть обратно на контактные штыри.

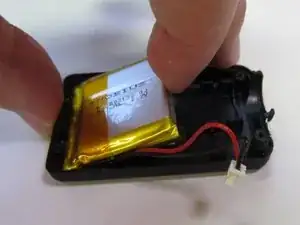

Поднимите один конец батареи. Медленно снимайте батарею с клеевой основы.

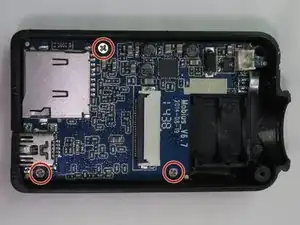

Найдите три винта, крепящие плату к корпусу.

Используйте крестовую отвертку #1, чтобы удалить винты.

Приподнимите край платы. Вытяните плату из корпуса.

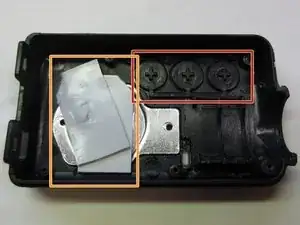

Извлеките кнопки интерфейса с верхней части корпуса.

Снимите подложку платы.

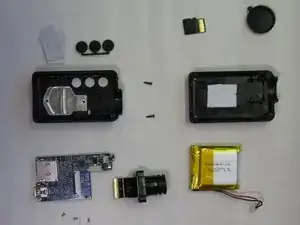

Mobius теперь разобран на основные компоненты.
