Замена логической платы Nikon Coolpix L18

Извлеките карту памяти из фотоаппарата.

Извлеките батареи из фотоаппарата.

Удалите все шесть серебристых винтов длиной 4,3 мм по периметру корпуса с помощью крестовой отвёртки Phillips №00.

Один винт спрятан под крышкой AV и его также необходимо извлечь.

Подденьте заднюю крышку со левой стороны корпуса. Снимайте крышку осторожно.

Подденьте переднюю панель корпуса, начиная с правой стороны.

Здесь хранится энергия для вспышки. Даже при извлечённых батареях при прикосновении к этим контактам вы можете получить удар током, в зависимости от наличия заряда в конденсаторе вспышки. Возможно, заряда нет, но работайте, исходя из того, что он может быть.

В более новых камерах хорошего качества обычно установлен резистор разряда для стравливания заряда конденсатора вспышки. Он может быть неисправен, и конденсатор всё ещё может быть заряжен.

Снимите ленту на правой стороне ЖК-экрана.

Осторожно приподнимите ЖК-экран от основания.

Не дергайте экран: он всё ещё подключён к материнской плате.

Поднимите чёрный зажим, соединяющий шлейф ЖК-экрана с материнской платой.

Осторожно вытяните шлейф ЖК-экрана.

Удалите 6 винтов Phillips №00, крепящих основание ЖК-экрана к материнской плате.

Снимите основание ЖК-экрана.

Поднимите чёрный зажим, соединяющий шлейф объектива с материнской платой.

Осторожно вытяните шлейф объектива.

Выпаяйте соединение материнской платы со шлейфом объектива с помощью паяльника и плетёного припоя.

Поднимите чёрное и медное покрытие на левой стороне корпуса.

С помощью пинцета отведите проводку в правом верхнем углу корпуса от объектива.

Снимите крышку провода в форме прицела слева от объектива.

Удалите 3 винта, удерживающих объектив в рамке корпуса.

Два чёрных винта Phillips №00 длиной 3,8 мм по бокам объектива.

Один серебристый винт Phillips №00 длиной 4,6 мм внизу объектива.

За трубкой вспышки находится винт, удерживающий объектив. Снимите его, затем аккуратно вытащите объектив. Убедитесь, что шлейф объектива проходит мимо материнской платы.

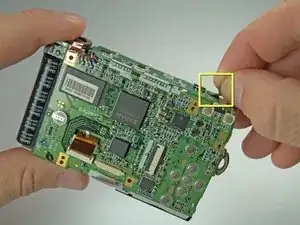

Снимите ленту сверху логической платы.

Удалите 4 винта Phillips №00, удерживающие верхнюю часть логической платы на раме корпуса.

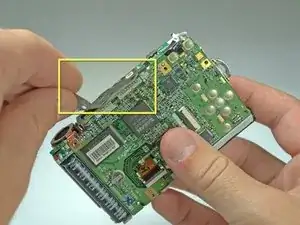

Выпаяйте соединение между верхней и задней частями логической платы с помощью паяльника и плетёного припоя.

Для выполнения этого шага потребуется паяльное оборудование.

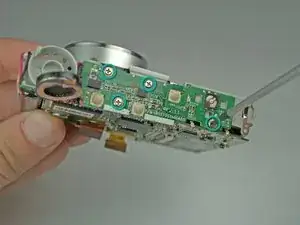

Отодвиньте верхнюю часть логической платы в сторону, обнажив верхнюю часть рамы.

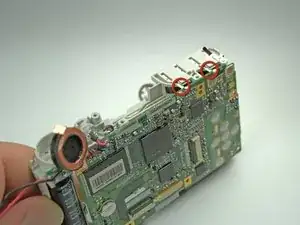

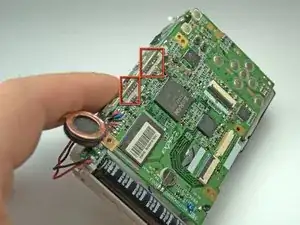

Выпаяйте два соединения в правом верхнем углу логической платы с помощью паяльника и плетёного припоя.

Для выполнения этого шага потребуется паяльное оборудование.
