Замена ЖК-экрана Canon EOS Rebel XS 35mm
Эта процедура необходима для замены ЖК‑экрана фотоаппарата Canon EOS Rebel XS 35mm, который расположен на верхней части корпуса под защитным прозрачным пластиком (виден сверху). В этом руководстве описано, как снять ЖК‑экран и установить его обратно, как тот же экран после ремонта, так и новый.
Шаг 1
Используя насадку PH000, выкрутите три чёрных винта, показанных на двух снимках; все они имеют длину 4 мм и диаметр 1 мм.
Шаг 2
Используя крестовую отвёртку #000, выкрутите два чёрных винта, показанных на изображении; оба имеют длину 6 мм и диаметр 1,25 мм.
Шаг 3
Снимите переднюю крышку.
Шаг 4
Используя инструмент для открытия (также можно использовать ногти, но постарайтесь не применять предметы, которые могут повредить камеру, например металл), отделите верхнюю крышку от остальной части корпуса.
Шаг 5
Используя насадку PH000, выкрутите маленький серебристый винт, обведённый на картинке; его длина 2 мм, диаметр 1 мм.
Шаг 6
Пальцами или пинцетом снимите деталь золотистого цвета.
Шаг 7

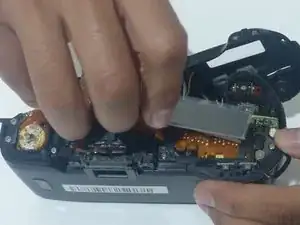

Пальцами (вероятно, не пинцетом и не похожим инструментом, чтобы не повредить экран) аккуратно извлеките ЖК‑экран.
Заключение

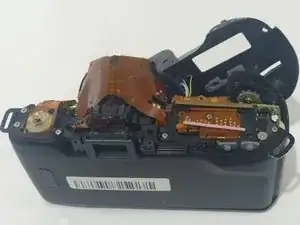

Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
