Замена видоискателя Polaroid I-2

Если у вас осталось плёнки, сделайте несколько снимков и извлеките кассету! Разборка откроет доступ к плёнке и повредит её.

Перед началом:

Выключите камеру и отключите от сети.

Наденьте крышку объектива, чтобы не поцарапать объектив во время разборки.

В следующих шагах «лево» и «право» указаны с позиции пользователя камеры — то есть когда объектив обращён от вас.

Используйте защёлку на левой стороне камеры, чтобы открыть дверцу отсека для плёнки.

Сложите кусок ткани или салфетку (или прилагаемый мешок) в маленький квадрат.

Вставьте ткань в отсек для плёнки достаточно глубоко, чтобы она не давала дверце закрыться во время разборки.

Переверните камеру, убедившись, что ткань остаётся зажатой в отсеке для плёнки.

Отверткой Phillips снимите четыре винта длиной 3.9 мм, фиксирующие нижнюю крышку.

Вставьте наконечник медиатора для вскрытия под верхний левый угол нижней крышки, рядом с кнопкой слайдера.

Наклоните медиатор вверх и подтолкните, чтобы расположить его между нижней и передней крышками.

Сдвиньте медиатор по направлению к задней части камеры, чтобы освободить зажимы вдоль левого края.

Оставьте медиатор в нижнем левом углу, чтобы зажимы снова не защёлкнулись.

Вставьте наконечник второго медиатора под верхний правый угол нижней крышки.

Наклоните медиатор вверх и подтолкните, чтобы расположить его между нижней и передней крышками.

Сдвиньте медиатор по направлению к задней части камеры, чтобы освободить зажимы вдоль правого края.

На этом этапе зажимы нижней крышки должны быть освобождены. Если нет, проведите медиатором по периметру задней крышки, чтобы освободить оставшиеся зажимы.

Наклоните заднюю часть нижней крышки вверх и оттяните её от камеры, следя за тем, чтобы вывести рычаг дверцы отсека для плёнки из его выемки.

Снимите заднюю крышку.

При сборке вставьте рычаг дверцы отсека для плёнки в его выемку перед выравниванием нижней крышки и нажатием для фиксации её зажимов.

Вставьте плоский конец лопатки между левым шарниром дверцы отсека для плёнки и рамой.

Поверните лопатку, чтобы отделить резиновую втулку шарнира от штифта в рамке.

Оттяните дверцу отсека к передней части камеры, чтобы полностью отсоединить её левый шарнир.

Наклоните левый край дверцы отсека вверх, чтобы отделить резиновую втулку левого шарнира.

Снимите дверцу отсека для плёнки.

На этом этапе вы можете удалить тканевый упор, расположенный под печатным валиком.

При сборке зацепите левый шарнир за его штифт и надвиньте правый шарнир на его штифт, пока он не защёлкнется.

Отверткой Phillips снимите два винта длиной 3.9 мм, фиксирующие заднюю крышку.

По нижнему краю задней крышки расположены два направляющих штифта.

Вставьте лопатку между рамой и отверстием направляющего штифта на задней крышке.

Поверните лопатку, чтобы приподнять заднюю крышку с направляющего штифта.

Повторите для второго направляющего штифта.

В задней крышке закреплены восемь больших защёлок. Следующие четыре шага показывают, как их освободить.

Эти защёлки очень прочные и требуют значительного усилия для освобождения.

Процедура освобождения защёлок сложна и потребует времени и терпения для правильного выполнения.

Чтобы освободить защёлки, необходимо вставить инструмент между закрытым «тонким» краем передней крышки и самими защёлками.

Наклоните медиатор для вскрытия вверх и вставьте его в щель, где нижний правый угол задней крышки соприкасается с треугольным выступом правого края передней крышки.

Подтолкните медиатор вверх, чтобы он оказался выше выступающей кромки задней крышки.

Вы увидите небольшую деформацию пластика. Это нормально.

Продолжая подталкивать вверх, медленно поверните медиатор в сторону левого края камеры, пока он не окажется под передней крышкой.

Медиатор может легко выскользнуть, поэтому может потребоваться несколько попыток.

Надавливая медиатором вниз, сдвиньте его вдоль правого края вверх, чтобы освободить защёлки.

Держите медиатор максимально вертикально при скольжении, чтобы не задеть защёлки.

Пластик в кромке задней крышки деформируется. Это нормально.

Оставьте медиатор в верхнем углу перед продолжением, чтобы защёлки не защёлкнулись снова.

Наклоните второй медиатор для вскрытия вверх и вставьте его в щель, где нижний левый угол задней крышки соприкасается с треугольным выступом левого края передней крышки.

Подтолкните медиатор вверх, чтобы он оказался выше выступающей кромки задней крышки.

Вы увидите небольшую деформацию пластика. Это нормально.

Продолжая подталкивать вверх, медленно поверните медиатор в сторону правого края камеры, пока он не окажется под передней крышкой.

Медиатор может легко выскользнуть, поэтому может потребоваться несколько попыток.

Надавливая медиатором вниз, сдвиньте его вдоль левого края вверх, чтобы освободить оставшиеся защёлки.

Держите медиатор максимально вертикально при скольжении, чтобы не задеть защёлки.

Пластик в кромке задней крышки деформируется. Это нормально.

Не пытайтесь пока отрывать заднюю крышку — она всё ещё соединена кабелем.

На этом этапе задняя крышка должна быть свободна. Если какие‑то части всё ещё ощущаются соединёнными, повторите последние четыре шага, пока все защёлки не освободятся.

Снимите заднюю крышку с камеры и поверните её через правый край, чтобы открыть флекс‑кабель.

При сборке убедитесь, что флекс‑кабель не зажат между крышками перед повторным защёлкиванием.

Используйте пинцет, чтобы отлепить ленту, закрывающую ZIF‑разъём межсоединительного кабеля на плате управления.

Отложите ленту в сторону. Она понадобится при повторной сборке.

Плоским концом медиатора приподнимите фиксирующий язычок ZIF‑разъёма на плате управления ZIF connector.

Используйте пинцет, чтобы вытащить межсоединительный кабель из его слота на плате управления.

Снимите заднюю крышку.

Отверткой Phillips выкрутите два винта длиной 3.9 мм, крепящие верхнюю крышку.

Следующие шесть шагов показывают, как освободить защёлки верхней крышки. Эти защёлки легко защёлкиваются снова, поэтому может потребоваться повторить некоторые шаги, чтобы освободить все защёлки.

Наклоните медиатор для вскрытия вверх и вставьте его в щель в правом верхнем углу между верхней крышкой и передней крышкой, рядом с вспышкой.

Сдвиньте медиатор в сторону задней части камеры, чтобы освободить защёлки вдоль правого края.

Оставьте медиатор в щели перед продолжением, чтобы защёлки не защёлкнулись снова.

Наклоните второй медиатор для вскрытия вверх и вставьте его в щель в левом верхнем углу между верхней крышкой и передней крышкой.

Сдвиньте медиатор в сторону задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте медиатор в щели перед продолжением, чтобы защёлки не защёлкнулись снова.

Вставьте плоский конец лопатки между рамой и левым внешним зажимом верхней крышки, над видоискателем.

Поверните лопатку, чтобы освободить зажим.

Если одна из монтажных лопаток выпадет — не переживайте. Продолжайте следовать руководству как обычно.

Вставьте кончик монтажной лопатки между рамой и правым внешним зажимом верхней крышки.

Подденьте, чтобы освободить зажим.

Снимите крышку объектива и удалите её.

Поднимите верхнюю крышку с камеры и снимите её.

При сборке нажмите верхнюю крышку на раму, пока зажимы снова не защёлкнутся.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта, крепящие переднюю крышку:

Два винта длиной 5.9 мм вдоль заднего края передней крышки

Переверните камеру.

Два винта длиной 3.9 мм под передней частью камеры

Зажимы, удерживающие переднюю крышку, трудно освободить. При снятии вам, возможно, придётся пошевелить и согнуть пластик, чтобы зажимы правильно освободились.

Оттяните переднюю крышку от объектива, чтобы освободить зажимы вдоль переднего края, и выдвиньте видоискатель из его выреза.

Вы услышите «щёлчок», после чего передняя крышка сможет двигаться свободно.

При сборке совместите вырез под видоискатель с линзой видоискателя перед тем, как прижать переднюю крышку и защёлкнуть зажимы.

Кронштейн датчика лидар закреплён двумя направляющими штифтами, которые входят в вырезы на кронштейне.

Используйте пинцет или пальцы, чтобы сдвинуть кронштейн датчика лидар в сторону датчика и снять его со штифтов выравнивания.

Снимите кронштейн датчика лидар.

Поднимите заднюю часть передней крышки, одновременно тянув всю крышку к передней части камеры, чтобы отделить её от кромки под объективом.

Если возникают трудности, покачайте крышку из стороны в сторону при вытягивании.

Поднимите переднюю часть крышки над объективом.

Сдвиньте переднюю крышку к задней части камеры, пока задний край не выйдет из выреза под видоискатель.

Снимите переднюю крышку.

Если вы продолжаете разбирать устройство дальше, наденьте крышку объектива обратно, чтобы предотвратить появление царапин на объективе.

На этом этапе рычаг металлической дверцы плёнки и пружина могут выпасть. Если это произойдёт, следуйте этому руководству, чтобы установить их обратно.

Конденсатор вспышки теперь оголён и может причинить опасный электрический удар, если вы коснётесь материнской платы неправильно.

Чтобы снизить риск, обязательно либо разрядите конденсатор правильно перед продолжением, либо наденьте резиновые перчатки для дополнительной защиты.

Если вы не используете резиновые перчатки, не касайтесь оголённых частей материнской платы, чтобы избежать удара током.

Снимите ленту, закрывающую разъём аккумулятора в верхней части материнской платы.

Разъём аккумулятора расположен на внутренней стороне материнской платы.

Вставьте кончик лопатки под головку разъёма аккумулятора, там, где кабели соединяются с самой головкой.

Подденьте вверх, чтобы отключить аккумулятор.

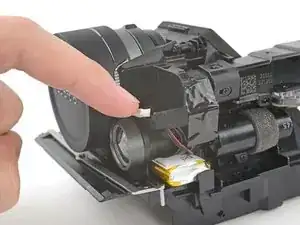

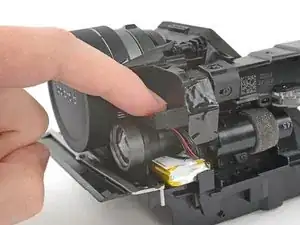

Вытащите датчик лидар вверх и извлеките его из посадочного места в раме.

Поверните датчик так, чтобы его оголённая плата смотрела вверх, и пусть он свисает над посадочным местом.

Используйте кончик лопатки, чтобы «выгулять» разъём кабеля датчика лидар из его гнезда до полного отсоединения.

Снимите датчик лидар.

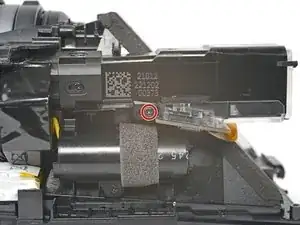

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 5.9 мм, крепящие видоискатель: один около передней части видоискателя и другой по боковой стороне.

Винт около передней части видоискателя скрыт и может потребовать фонарика для нормального обозрения.

Протолкните кабель лидарного датчика вниз через его вырез в корпусе.

Разместите кабель лидарного датчика так, чтобы видоискатель мог двигаться вбок, не зацепляясь за него.

При сборке убедитесь, что кабель правильно проложен под видоискателем, прежде чем возвращать винты на место.

Разъём кабеля видоискателя очень хрупкий и может случайно отсоединиться на этом шаге. Работайте аккуратно и следуйте инструкциям, чтобы не повредить разъём.

Если кабель всё же отсоединился, не переживайте — повреждение кабеля маловероятно. Следуйте следующим двум шагам, чтобы узнать, как его снова подключить.

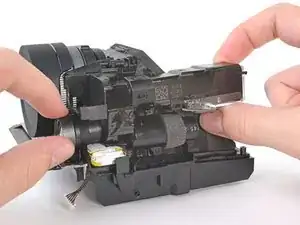

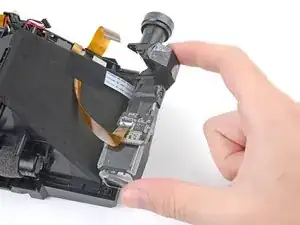

Держите оба конца видоискателя, при этом зафиксируйте разъём кабеля пальцами.

Отведите переднюю часть видоискателя от камеры и вытащите её из посадочного места.

Возможно, придётся слегка передвигать видоискатель из стороны в сторону, чтобы пластиковые вырезы достаточно разогнулись и видоискатель выскользнул.

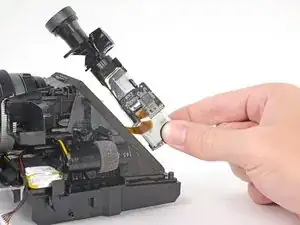

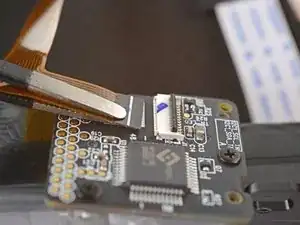

Переверните видоискатель, чтобы получить доступ к его ZIF‑разъёму на нижней стороне.

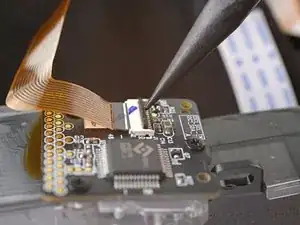

Используйте наконечник лопатки, чтобы приподнять фиксирующую планку ZIF‑разъёма видоискателя.

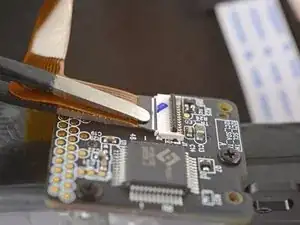

Используйте пинцет, чтобы вынуть кабель видоискателя из его гнезда.

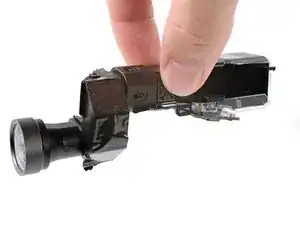

Снимите видоискатель.
