Замена защитного слоя плёнки Polaroid I-2

Если в картридже осталась плёнка, сделайте несколько снимков и извлеките картридж! Разборка откроет плёнку и повредит её.

Перед началом:

Выключите камеру и отключите её от сети.

Наденьте крышку объектива, чтобы не поцарапать объектив во время разборки.

В следующих шагах "лево" и "право" указаны с точки зрения использования камеры — то есть когда объектив обращён от Вас.

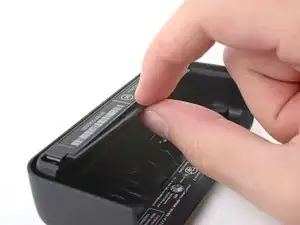

Используйте защёлку на левой стороне камеры, чтобы открыть дверцу отсека для плёнки.

Сложите кусок ткани или салфетку (или прилагаемый мешок) в маленький квадратик.

Вставьте ткань в отсек для плёнки так, чтобы она не давала дверце плёнки закрыться во время разборки.

Переверните камеру, убедившись, что ткань остаётся зажатой в отсеке для плёнки.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 3,9 мм, фиксирующие нижнюю крышку.

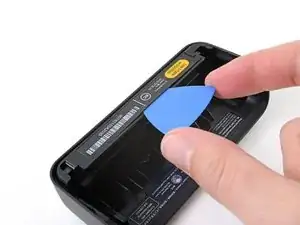

Вставьте кончик монтажной лопатки под верхний левый угол нижней крышки, рядом с ползунком.

Наклоните лопатку вверх и протолкните, чтобы разместить её между нижней и передней крышками.

Сдвиньте монтажную лопатку к задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте лопатку в нижнем левом углу, чтобы защёлки снова не зафиксировались.

Вставьте кончик второй монтажной лопатки под верхний правый угол нижней крышки.

Наклоните лопатку вверх и протолкните, чтобы разместить её между нижней и передней крышками.

Сдвиньте монтажную лопатку к задней части камеры, чтобы освободить защёлки вдоль правого края.

На этом этапе защёлки нижней крышки должны быть освобождены. Если нет, проведите монтажной лопаткой по периметру задней крышки, чтобы освободить оставшиеся защёлки.

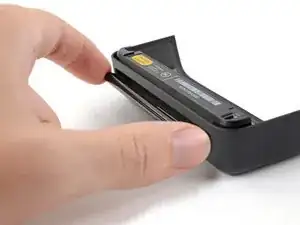

Наклоните заднюю часть нижней крышки вверх и оттяните её от камеры, следя за тем, чтобы вывести рычаг дверцы плёнки из его выемки.

Снимите заднюю крышку.

При сборке вставьте рычаг дверцы плёнки в его выемку перед тем, как совместить нижнюю крышку и нажать её на место для фиксации защёлок.

Вставьте плоский конец спуджера между левым шарниром дверцы плёнки и рамой.

Поверните спуджер, чтобы отделить резиновую втулку шарнира от её штифта в раме.

Оттяните дверцу плёнки к передней части камеры, чтобы полностью отсоединить её левый шарнир.

Поднимите левый край дверцы плёнки, чтобы отделить резиновую втулку левого шарнира.

Снимите дверцу плёнки.

На этом этапе можно удалить тканевый блокиратор из-под ролика проявления.

При сборке зацепите левый шарнир за его штифт и нажмите правый шарнир на штифт до щелчка.

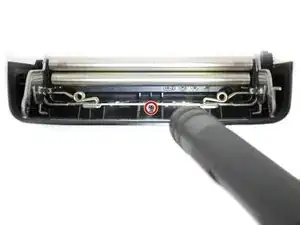

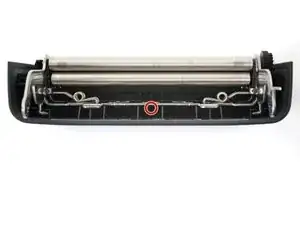

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 3,9 мм, фиксирующий ролик проявления.

Винт скрыт и может потребовать фонарика для нормальной видимости.

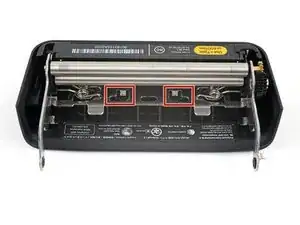

Ролик проявления зафиксирован двумя пластиковыми защёлками.

Используйте кончик спуджера, чтобы нажать на обе пластиковые защёлки, пока их крючки не освободятся от ролика проявления.

Вы услышите характерный "щелчок".

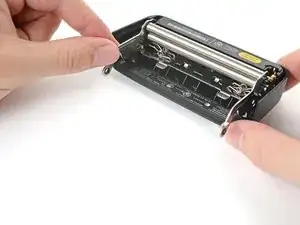

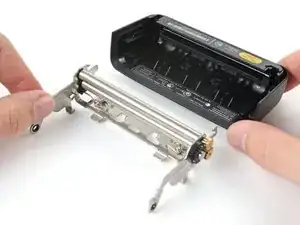

Возьмите вал печати за одно из его плеч и потяните прямо из пластикового корпуса.

Тяните прямо от корпуса, чтобы не согнуть и не деформировать металл.

Если возникают затруднения, убедитесь, что защёлки отпущены. Возможно, придётся удерживать защёлки прижатими вниз во время вытягивания.

Вал печати — чувствительный компонент. Будьте черезвычайно осторожны при сборке, чтобы не согнуть и не деформировать металл.

При сборке обратите внимание на следующее, чтобы правильно вставить вал печати обратно в пластиковый корпус:

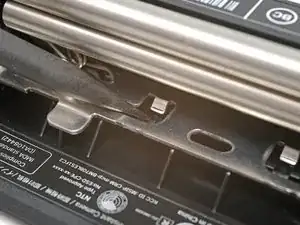

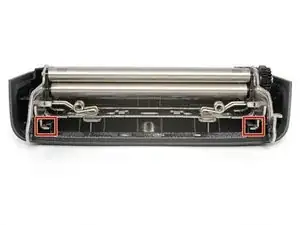

На нижней части вала печати находятся две металлические L-образные направляющие, которые должны заскользить под вырезы в пластиковом корпусе.

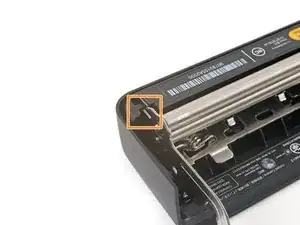

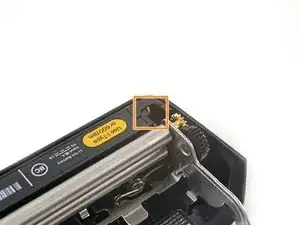

На верхней части вала печати есть два металлических крючка, которые должны войти под верхние углы пластикового корпуса.

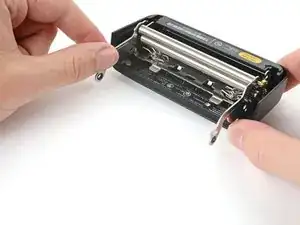

Вставляйте вал печати под углом вниз, чтобы сначала зафиксировать крючки, а затем занести направляющие на место.

Нажмите вал печати в пластиковый корпус до щелчка пластмассовых защёлок обратно на место.

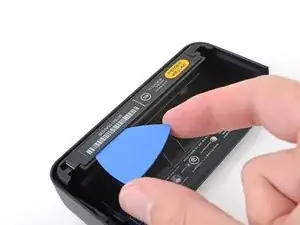

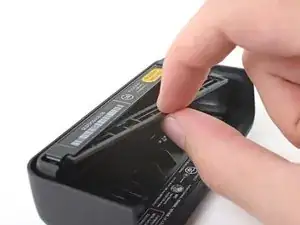

Вставьте кончик пластиковой лопатки прямо вниз в зазор между нижним правым углом лотка защитной плёнки и пластиковым корпусом.

Нажмите лопаткой вниз и подденьте вверх, чтобы попасть лопаткой между лотком защитной плёнки и пластиковым корпусом.

Лоток защитной плёнки закреплён двумя защёлками.

Сдвиньте лопатку в направлении левого края пластикового корпуса, чтобы освободить две защёлки.

Вы услышите отчётливый «щёлк» и почувствуете, как лоток освободится от пластикового корпуса.

При сборке нажмите лоток защитной плёнки на место, пока не услышите, как защёлки фиксируются.

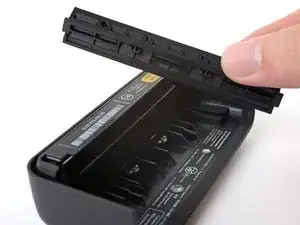

Выньте лоток защитной плёнки из его ниши и удалите его.

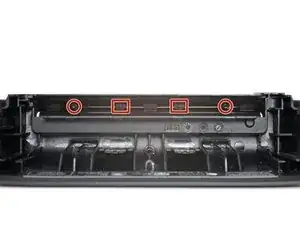

Защитная плёнка держится на четырёх направляющих штифтах.

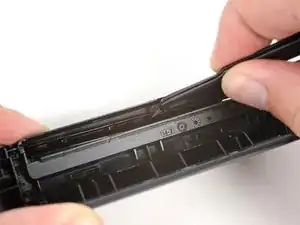

Используйте пинцет, чтобы снять защитную плёнку с направляющих штифтов.

При сборке используйте пинцет, чтобы совместить защитную плёнку с штифтами, и лопаткой прижмите её на место.

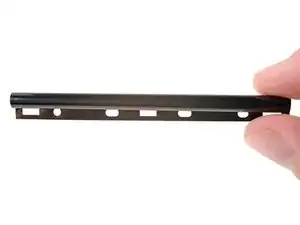

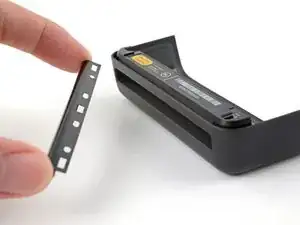

Выньте защитную плёнку из её пазa в пластиковом корпусе и удалите её.
