Замена задней оболочки Polaroid Go (поколение 1 и 2)

Если у вас осталась пленка, сделайте несколько снимков! Разборка может выявить оставшиеся листы пленки.

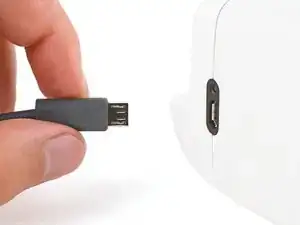

Перед началом отключите все кабели от камеры и полностью выключите питание.

В течение всего руководства направления (перед, зад, лево, право) даются с точки зрения использования камеры — то есть когда объектив от вас.

Положите камеру так, чтобы дно было направлено вверх.

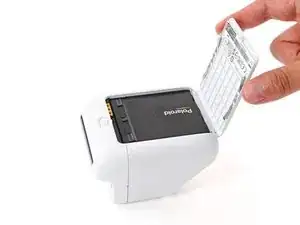

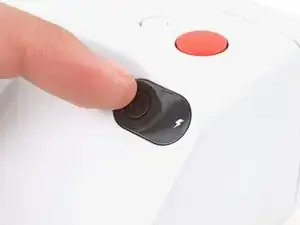

Используйте защёлку на дне камеры, чтобы открыть дверцу отсека для пленки.

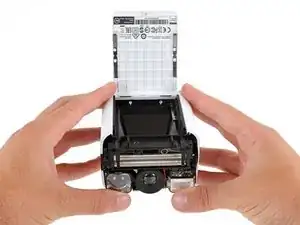

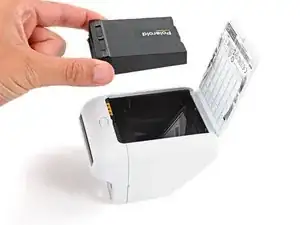

Поднимите и выньте картридж с пленкой пальцами.

Зеркало камеры теперь открыто. Будьте осторожны, чтобы не запачкать его и чтобы на него не попала грязь. В случае загрязнения аккуратно протрите зеркало безворсовой тканью.

Учитывая расположение винтов, сложно держать отвёртку в правильной оси. Потребуется гибкое удлинение или очень короткая отвёртка, чтобы вынуть винты, не сорвав их.

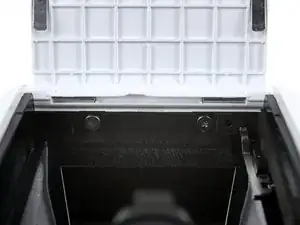

Отвёрткой Phillips открутите два передних винта длиной 4.2 мм из отсека для пленки.

В ходе ремонта следите за каждым винтом и устанавливайте его обратно ровно в то же место.

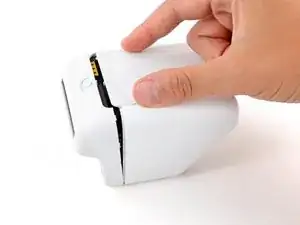

Зафиксируйте заднюю часть камеры одной рукой и другой аккуратно потяните переднюю оболочку от корпуса камеры, пока не появится небольшой зазор.

Зазор должен быть достаточным, чтобы защёлка дверцы отсека для пленки не защёлкнулась снова при закрытии дверцы.

Закройте дверцу отсека для пленки, следя за тем, чтобы защёлка не сработала.

Переверните камеру так, чтобы кнопка спуска была направлена вверх.

Освобождение двух защёлок сложно и, вероятно, потребует нескольких попыток. Действуйте спокойно и не пытайтесь выломать защёлки силой — вы можете их сломать.

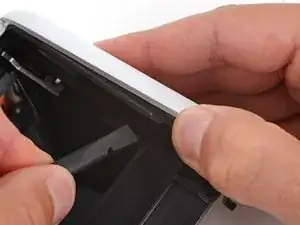

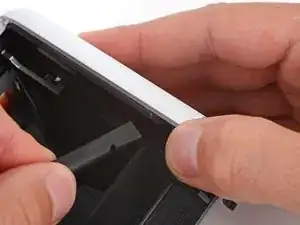

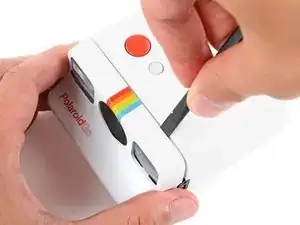

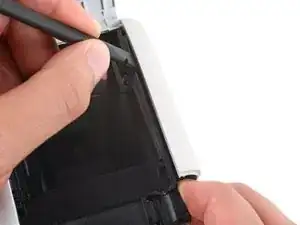

Вставьте плоский конец медиатора под углом вниз между верхним краем передней и задней оболочек, рядом с видоискателем.

Втолкните медиатор в зазор и опустите его к задней части камеры, чтобы поддеть переднюю оболочку и освободить первую защёлку.

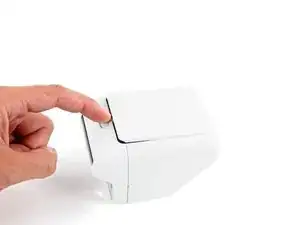

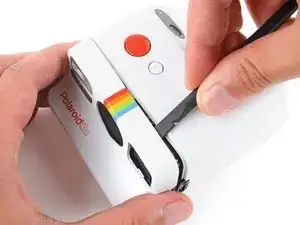

Повторите процесс с другой стороны камеры, чтобы освободить вторую защёлку.

Прочно удерживайте основной корпус камеры одной рукой и другой рукой захватите переднюю оболочку.

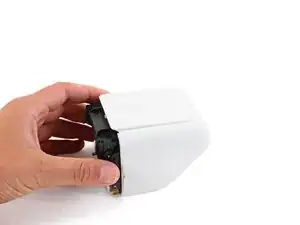

Поверните нижний край передней оболочки вверх, чтобы отделить её от камеры и снять.

Оболочка может зацепиться за блок вспышки и видоискатель. Если возникают затруднения, попробуйте аккуратно покачивать оболочку.

При обратной сборке:

Плотно нажмите переднюю оболочку на камеру, чтобы защёлки защёлкнулись.

Будьте очень внимательны, чтобы защёлка на правой стороне камеры не сдвинула шестерни.

Проверьте по периметру шов оболочки и убедитесь, что нет зазоров. Если зазоры есть, плотно прижмите оболочки друг к другу, чтобы защёлка в месте зазора встала на место.

Положите камеру так, чтобы дно было направлено вверх.

Откройте дверцу отсека для пленки.

Эти винты расположены аналогично винтам передней оболочки. Помните, что при их выкручивании отвёртка должна быть правильно выровнена.

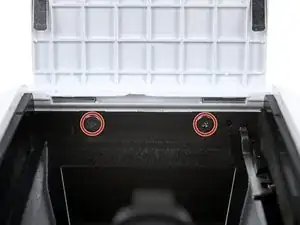

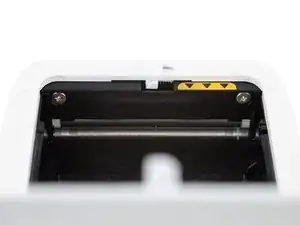

Отвёрткой Phillips выкрутите два задних винта длиной 2.9 мм из отсека для пленки.

Две направляющие фиксируют заднюю оболочку в шасси. Чтобы снять оболочку, нужно полностью разделить обе направляющие.

Отделить эти направляющие сложно, они очень легко снова защёлкиваются. Работайте медленно и начните сначала, если пластик кажется слишком деформированным.

Края задней оболочки острые. Работайте осторожно и при необходимости используйте перчатки для защиты.

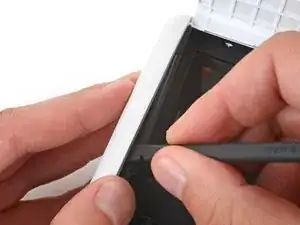

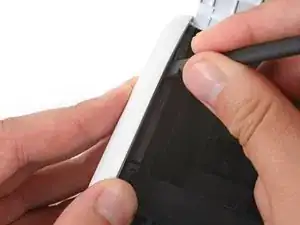

Держите медиатор в одной руке так, чтобы плоский конец находился рядом с одной из направляющих задней оболочки.

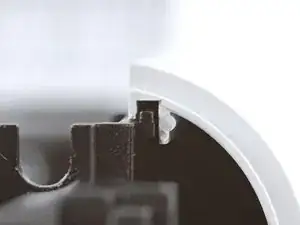

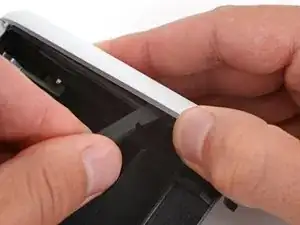

Другой рукой оттяните передний угол задней оболочки от направляющей, чтобы создать небольшой зазор.

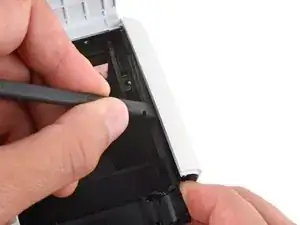

Вставьте плоский конец медиатора в зазор.

Одной рукой прочно зажмите шасси.

Другой рукой проведите медиатор по направляющей к задней части камеры, чтобы отделить оболочку.

Медиатору нужно оставаться вставленным всего на несколько миллиметров, чтобы разделить оболочку. Не вставляйте глубже, иначе вы можете повредить камеру.

Повторите предыдущие два шага, чтобы отделить заднюю панель от другой направляющей.

Другая направляющая может снова зацепиться при отделении панели. Проверьте обе стороны и убедитесь, что они разъединены, прежде чем продолжить.

Будьте очень осторожны, чтобы не потерять шестерни на правой стороне камеры — они легко могут выпасть в любой момент при снятии задней панели.

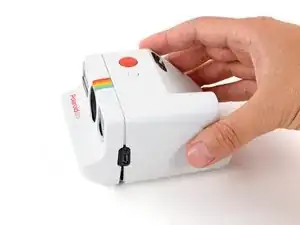

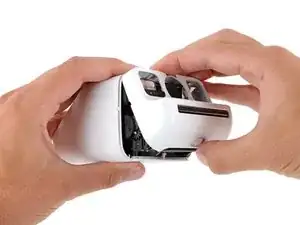

Одной рукой крепко зафиксируйте корпус так, чтобы камера была перевернута вверх дном.

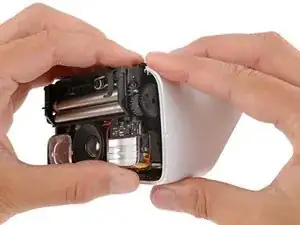

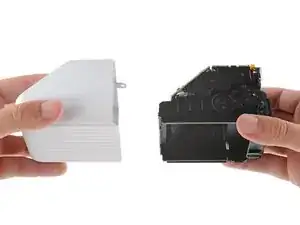

Свободной рукой потяните заднюю панель прямо вниз, чтобы полностью отделить её от корпуса.

Вы должны почувствовать и услышать, как панель отделяется.

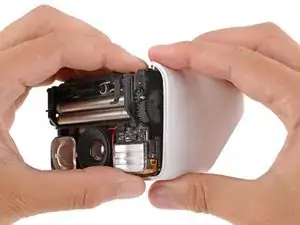

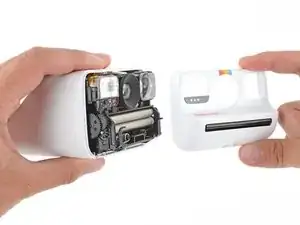

Поставьте правую сторону камеры (с шестернями) сверху и снимите заднюю панель с корпуса.

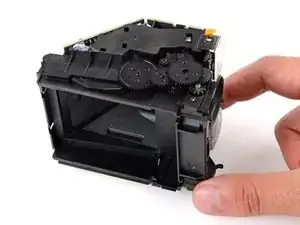

Положите корпус на бок так, чтобы шестерни были сверху.

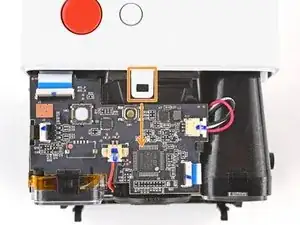

Не прикасайтесь к оголённым платам на верхней и правой стороне камеры. Конденсатор в вашей Polaroid Go сохраняет электрический заряд и может вызвать потенциально опасный электрический удар.

Будьте особенно осторожны, чтобы не трогать паяные контакты, отмеченные как TP1, TP2 и TP3.

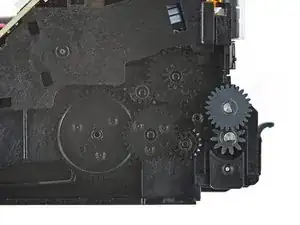

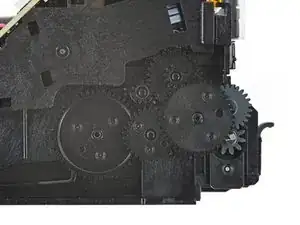

Если какие‑то шестерни выпали, используйте эти фотографии, чтобы вставить их на правильные места.

При сборке, когда вы задвигаете заднюю панель назад на корпус, будьте особенно внимательны к следующим зонам:

Клипсы на правой стороне могут легко сместить шестерни.

Верхняя клипса может поцарапать поверхностно‑монтированные компоненты на верхней плате.

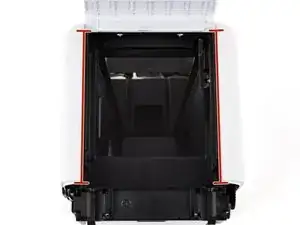

Защёлкните заднюю панель на корпусе, убедившись, что направляющие внизу вошли в вырезы на панели.

Крепко сожмите корпус и заднюю панель вместе, пока они не «щёлкнут» — вы должны почувствовать и услышать, как они защёлкиваются.

Чтобы убедиться, что панель полностью прикреплена, проверьте, что отверстия для винтов задней панели заподлицо с корпусом.
