Замена крышки плёнки Polaroid Flip
Используйте это руководство, чтобы заменить крышку плёнки (также известную как блок обработки снимков, или БОС) в вашей моментальной камере Polaroid Flip.
Крышка плёнки состоит из прижимного ролика, закреплённого в пластиковом корпусе. Прижимной ролик отвечает за равномерное распределение проявителя по фотографиям мгновенной печати. Если ваши снимки получаются неравномерными или на них видны полосы, возможно, требуется заменить крышку плёнки.
Перед заменой крышки плёнки попробуйте очистить ролики и проверьте, решит ли это проблему. Возможно, неравномерность снимков вызвана скоплением пыли и грязи на роликах.
Шаг 1
Если у вас осталась плёнка, сделайте несколько снимков! Затем извлеките кассету. При разборке оставшаяся плёнка может быть подвержена засветке.
Перед началом работы:
Отключите все кабели от камеры.
Полностью закройте вспышку на передней части камеры, чтобы выключить её.
Шаг 2
На протяжении всего руководства направления (спереди, сзади, слева, справа) определены с точки зрения использования камеры — или когда объектив обращён от вас.
Нажмите на фиксатор с левой стороны камеры и откройте крышку плёнки.
Шаг 3
На протяжении всего ремонта отслеживайте местоположение каждого винта и убедитесь, что он возвращён точно туда, откуда был извлечён.
Используйте отвёртку с крестообразным шлицем, чтобы удалить винт длиной 5,9 мм, фиксирующий заднюю крышку.
Винт скрыт внутри камеры на заднем крае — вам может понадобиться фонарик, чтобы его увидеть, а также тонкая длинная отвёртка, чтобы добраться до него.
Будьте осторожны при извлечении отвёртки, так как винт может легко упасть внутрь камеры. Если это произойдёт, держите камеру над рабочей поверхностью и аккуратно потрясите, чтобы винт выпал.
Шаг 4
Удаление нижней крышки на следующем шаге открывает доступ к зеркалу камеры. Будьте внимательны, чтобы не оставить на нём отпечатков или загрязнений. Если вы случайно их оставили, аккуратно протрите зеркало салфеткой, не оставляющей ворса.
Шаг 5

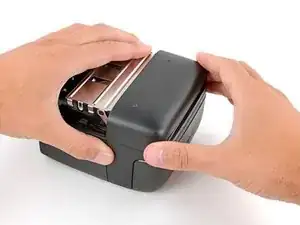

Сдвиньте нижнюю крышку к задней части камеры, чтобы освободить защёлки, которые её фиксируют.

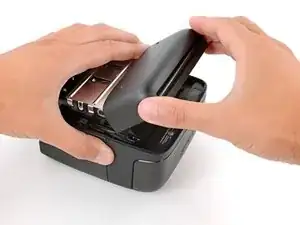

Поднимите и снимите крышку.
При сборке:
Установите крышку на раму так, чтобы она выступала сзади примерно на полдюйма (~13 мм), образуя зазор около центра камеры. Это обеспечит пространство для того, чтобы защёлки вошли в пазы.
Нажмите вниз на крышку и сдвиньте её к передней части камеры, чтобы защёлки вошли в зацепление — вы должны ощутить, как они встают на место.
Шаг 6

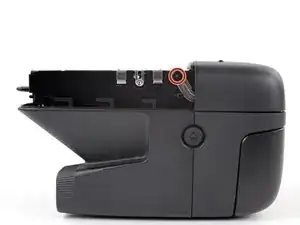

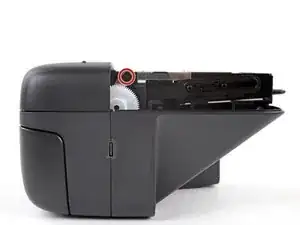

Используйте отвёртку с крестообразным шлицем, чтобы удалить два винта петель крышки плёнки длиной 3 мм (по одному с каждой стороны камеры).
Шаг 7

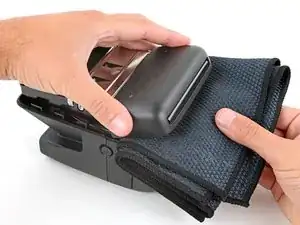

Откройте крышку плёнки и поместите чистую ткань в отсек.
Это предотвратит повторное защёлкивание крышки при её отсоединении.
Шаг 8
Маленькие пластиковые втулки внутри петель крышки плёнки могут легко выпасть на этом шаге. Не потеряйте их — они понадобятся при сборке.

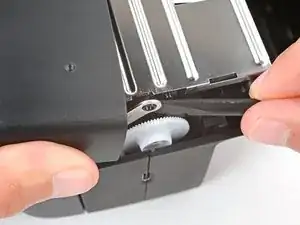

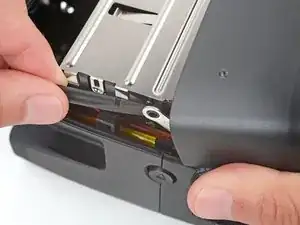

Используйте плоский конец лопатки, чтобы отодвинуть одну из петель крышки плёнки от камеры и снять её с оси.

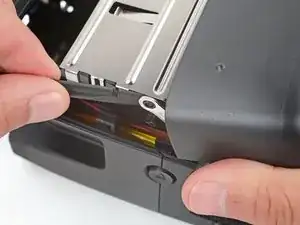

Повторите процедуру, чтобы снять другую петлю.
Удерживайте крышку плёнки неподвижно, чтобы уже снятая петля не вернулась обратно.
Проверьте, остались ли маленькие пластиковые втулки петель на своих осях. Если да — снимите их и отложите в сторону.
Шаг 9

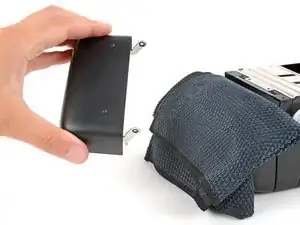

Снимите крышку плёнки.
На этом этапе можно удалить ткань из отсека крышки плёнки.
При сборке:
Убедитесь, что в петлях крышки плёнки установлены втулки. Чтобы установить их, вставьте втулки в петли крышки плёнки широкой стороной внутрь.
Зацепите одну из петель за ось, а затем вдвиньте другую на место, пока она не защёлкнётся на оси.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Ремонт прошёл не по плану? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Ответов.
Перевод руководства с ifixit.com
