Замена верхней крышки Polaroid I-2

Если в картридже осталась плёнка, сделайте несколько снимков и извлеките картридж! Разборка откроет доступ к плёнке и повредит её.

Перед началом:

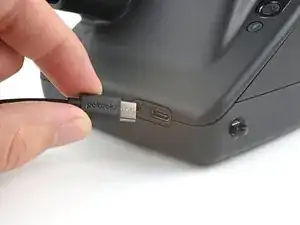

Выключите камеру и отсоедините питание.

Наденьте крышку объектива, чтобы избежать царапин на объективе во время разборки.

В следующих шагах «лево» и «право» указаны с точки зрения использования камеры — то есть когда объектив направлен от вас.

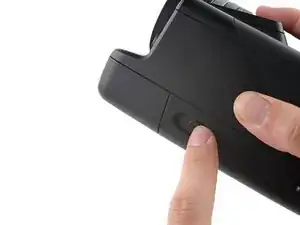

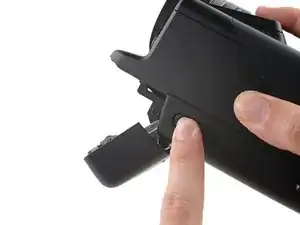

Используйте защёлку на левой стороне камеры, чтобы открыть дверцу отсека для плёнки.

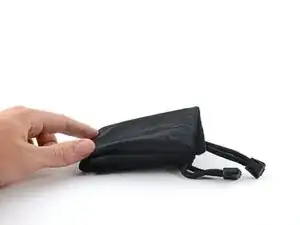

Сложите кусок ткани или салфетку (или прилагаемый мешок) в маленький квадрат.

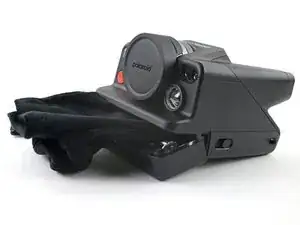

Вставьте ткань в отсек для плёнки достаточно глубоко, чтобы она предотвращала закрытие дверцы отсека во время разборки.

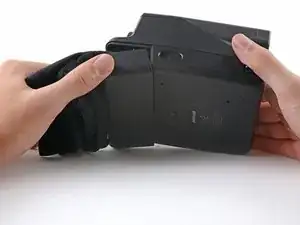

Переверните камеру, убедившись, что ткань остаётся зажатой в отсеке для плёнки.

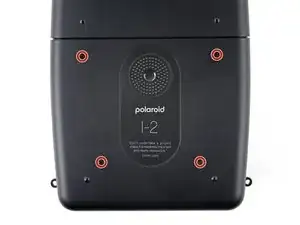

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 3.9 мм, фиксирующие нижнюю крышку.

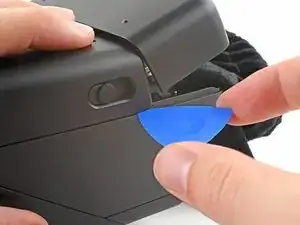

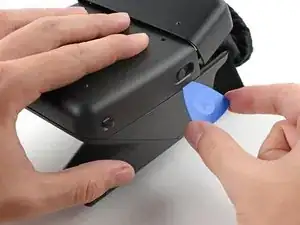

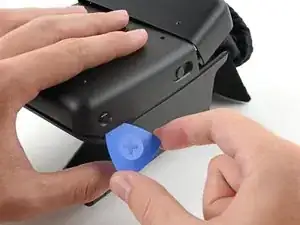

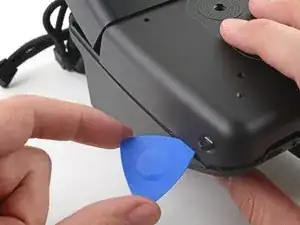

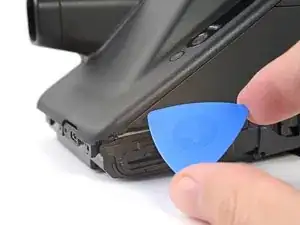

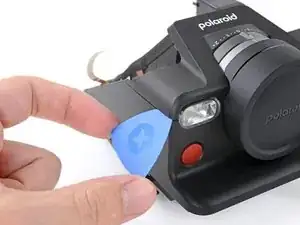

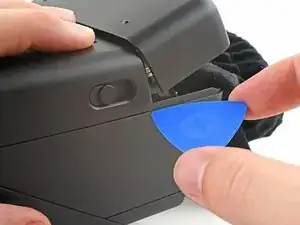

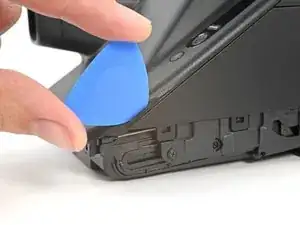

Вставьте кончик медиатора для вскрытия под верхний левый угол нижней крышки, рядом с ползунковой кнопкой.

Наклоните медиатор вверх и протолкните, чтобы поместить его между нижней и передней крышками.

Сдвиньте медиатор к задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте медиатор в левом нижнем углу, чтобы защёлки не зафиксировались снова.

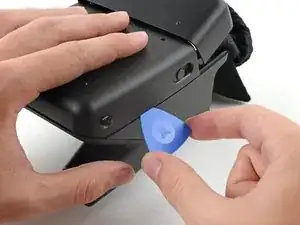

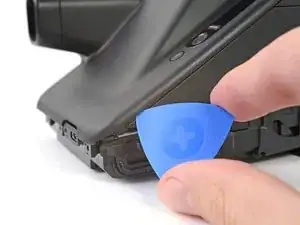

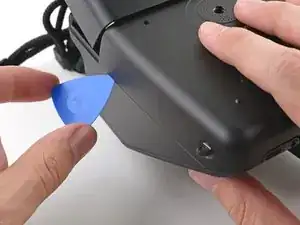

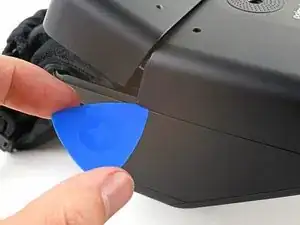

Вставьте кончик второго медиатора для вскрытия под верхний правый угол нижней крышки.

Наклоните медиатор вверх и протолкните, чтобы поместить его между нижней и передней крышками.

Сдвиньте медиатор к задней части камеры, чтобы освободить защёлки вдоль правого края.

На этом этапе защёлки нижней крышки должны быть освобождены. Если нет, проведите медиатором по периметру задней крышки, чтобы освободить оставшиеся защёлки.

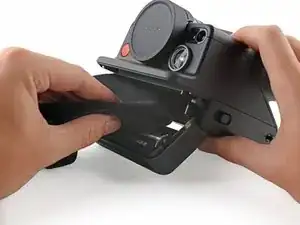

Наклоните заднюю часть нижней крышки вверх и оттяните её от камеры, следя за тем, чтобы вывести рычажок дверцы отсека из выемки.

Снимите заднюю крышку.

При сборке вставьте рычажок дверцы отсека в его выемку перед выравниванием нижней крышки и нажатием её на место для фиксации защёлок.

На этом этапе можно удалить блокировщик из отсека для плёнки.

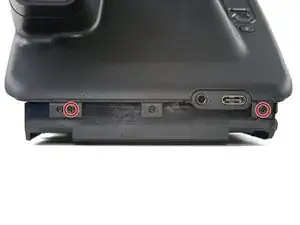

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 3.9 мм, фиксирующие заднюю крышку.

По нижнему краю задней крышки расположены два направляющих штыря.

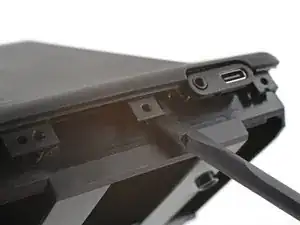

Вставьте лопатку между рамой и направляющим отверстием на задней крышке.

Поверните лопатку, чтобы поднять заднюю крышку с направляющего штыря.

Повторите для второго направляющего штыря.

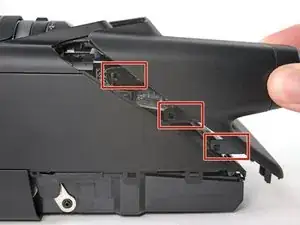

Заднюю крышку фиксируют восемь больших защёлок. Следующие четыре шага показывают, как их освободить.

Эти защёлки очень прочные и требуют значительной силы для освобождения.

Процедура освобождения защёлок сложна и потребует времени и терпения для правильного выполнения.

Освобождение защёлок требует попасть инструментом между закрытым «тонким» краем передней крышки и самими защёлками.

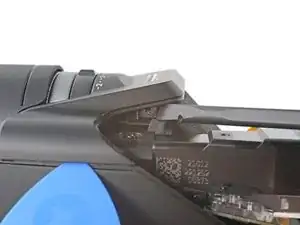

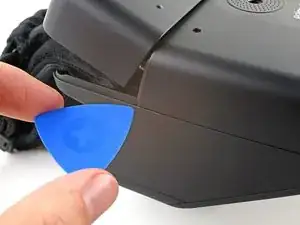

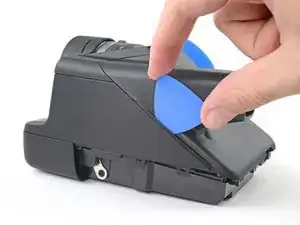

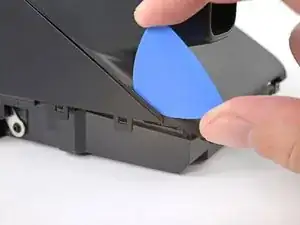

Наклоните медиатор вверх и вставьте его в зазор, где правый нижний угол задней крышки встречается с треугольным наконечником правого края передней крышки.

Подайте медиатор вверх, чтобы он оказался над выступающим ободком задней крышки.

Вы увидите небольшую деформацию пластика. Это нормально.

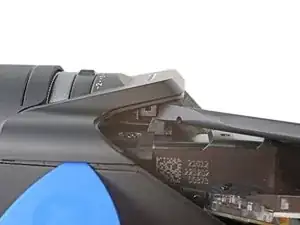

Продолжая поднимать, медленно поворачивайте медиатор в направлении левого края камеры, пока он не окажется под передней крышкой.

Медиатор может легко выскользнуть, поэтому это может потребовать нескольких попыток.

Нажимая лезвием вниз, сдвиньте его вдоль правого края вверх, чтобы освободить защёлки.

Держите лезвие как можно более вертикально при движении, чтобы не задеть защёлки.

Пластик в кромке задней крышки деформируется. Это нормально.

Оставьте лезвие в верхнем углу перед продолжением, чтобы защёлки не защёлкнулись снова.

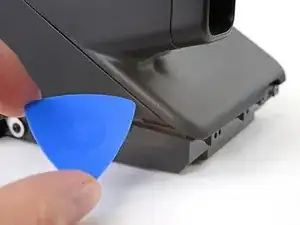

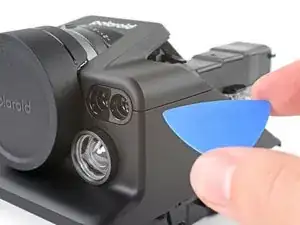

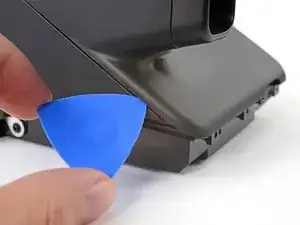

Под углом вставьте второе лезвие вверх в зазор, где нижний левый угол задней крышки встречается с треугольным наконечником левого края передней крышки.

Продвиньте лезвие вверх, чтобы оно оказалось над выступающей кромкой задней крышки.

Вы увидите небольшую деформацию пластика. Это нормально.

Нажимая вверх, медленно поверните лезвие в сторону правого края камеры, пока оно не окажется под передней крышкой.

Лезвие легко может выскользнуть, поэтому это может потребовать нескольких попыток.

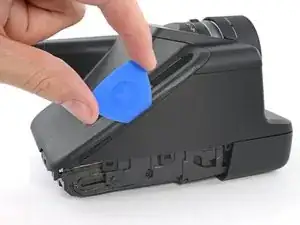

Нажимая лезвием вниз, сдвиньте его вдоль левого края вверх, чтобы освободить оставшиеся защёлки.

Держите лезвие как можно более вертикально при движении, чтобы не задеть защёлки.

Пластик в кромке задней крышки деформируется. Это нормально.

Не пытайтесь снимать заднюю крышку пока — она всё ещё соединена кабелем.

На этом этапе задняя крышка должна быть свободной. Если какие‑либо части всё ещё соединены, повторите последние четыре шага, пока все защёлки не освободятся.

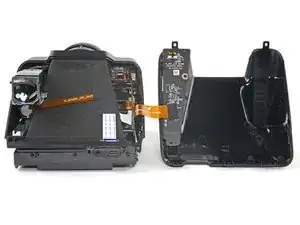

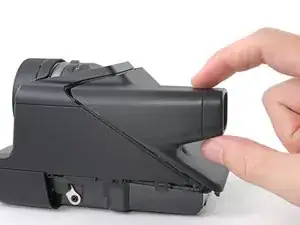

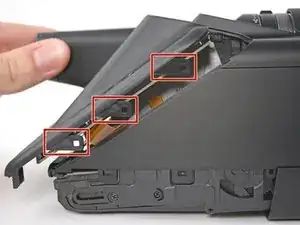

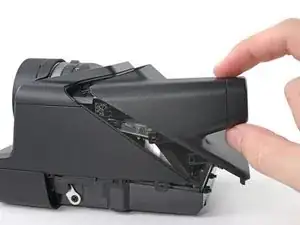

Снимите заднюю крышку с камеры и поверните её через правый край, чтобы открыть гибкий кабель.

При сборке убедитесь, что гибкий кабель не зажат между крышками перед повторным защёлкиванием.

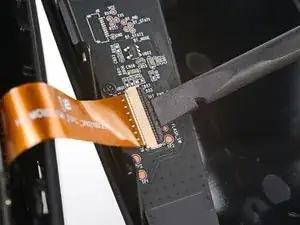

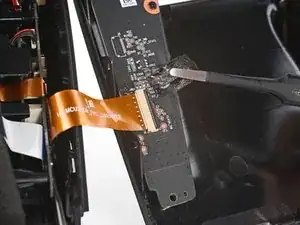

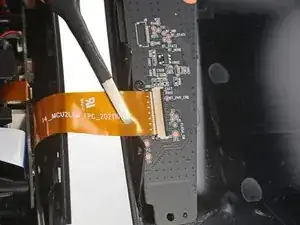

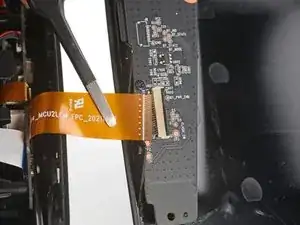

С помощью пинцета снимите ленту, закрывающую ZIF-коннектор межсоединительного кабеля на плате управления.

Отложите ленту в сторону. Вы будете повторно использовать её при сборке.

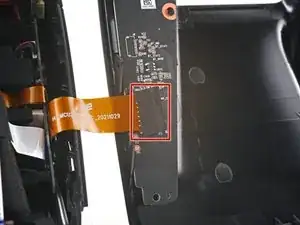

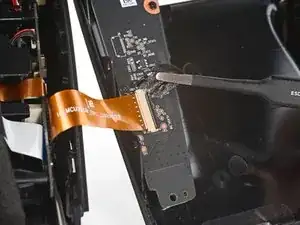

Используйте плоский конец лопатки, чтобы приподнять фиксирующую планку ZIF-коннектора на плате управления ZIF connector.

С помощью пинцета вытащите межсоединительный кабель из его слота на плате управления.

Снимите заднюю крышку.

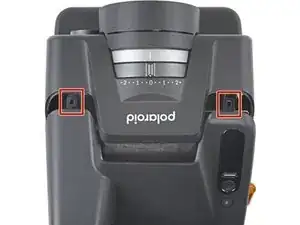

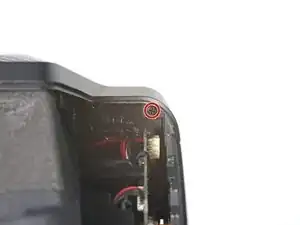

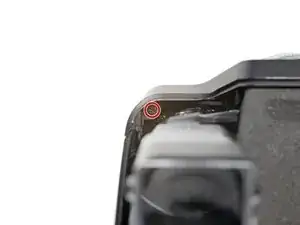

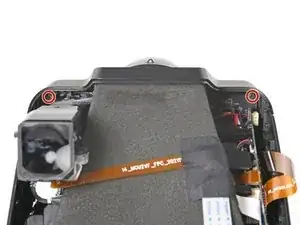

Используя крестовую отвёртку, выкрутите два винта длиной 3.9 мм, крепящие верхнюю крышку.

Следующие шесть шагов показывают, как освободить защёлки верхней крышки. Эти защёлки могут легко защёлкнуться снова, поэтому возможно потребуется повторить некоторые шаги, чтобы освободить все защёлки.

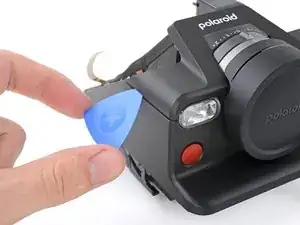

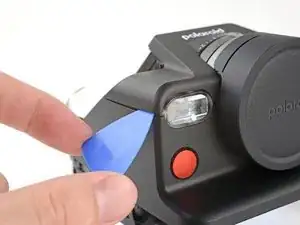

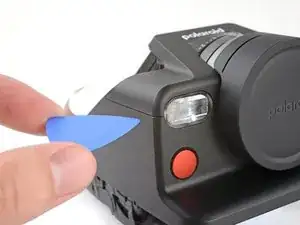

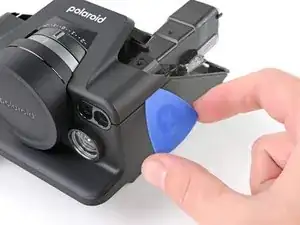

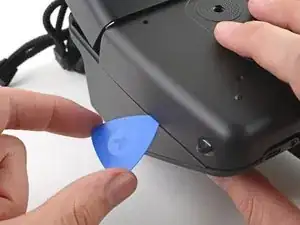

Под углом вставьте лезвие в зазор в правом верхнем углу между верхней и передней крышками, рядом с вспышкой.

Сдвиньте лезвие в направлении задней части камеры, чтобы освободить защёлки вдоль правого края.

Оставьте лезвие в зазоре перед продолжением, чтобы защёлки не защёлкнулись снова.

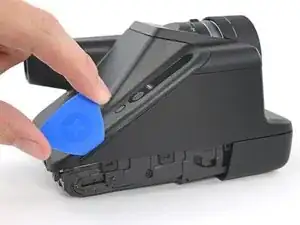

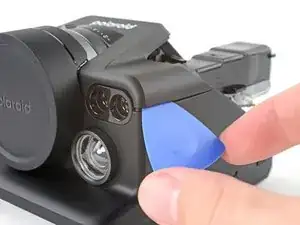

Под углом вставьте второе лезвие вверх в зазор в левом верхнем углу между верхней и передней крышками.

Сдвиньте лезвие в направлении задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте лезвие в зазоре перед продолжением, чтобы защёлки не защёлкнулись снова.

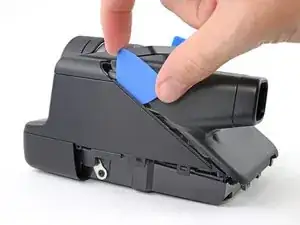

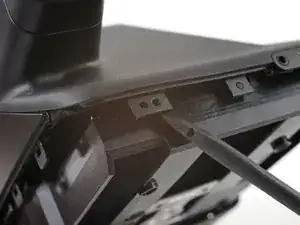

Вставьте плоский конец лопатки между рамой и внешней левой защёлкой верхней крышки, над видоискателем.

Поверните лопатку, чтобы освободить защёлку.

Если одно из лезвий выпадет — не беспокойтесь! Продолжайте руководство как обычно.

Вставьте кончик лезвия между рамой и внешней правой защёлкой верхней крышки.

Подденьте вверх, чтобы освободить защёлку.

Снимите крышку объектива и удалите её.

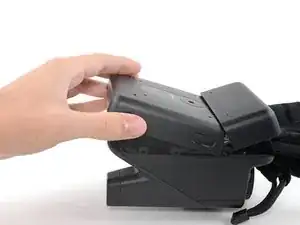

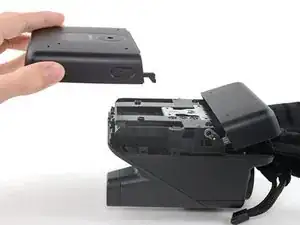

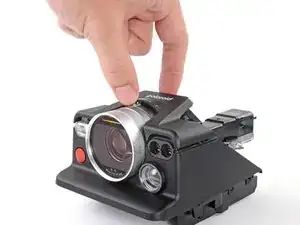

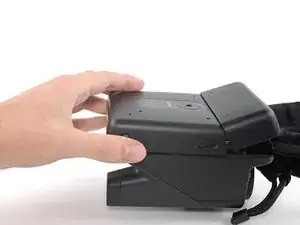

Поднимите верхнюю крышку с камеры и снимите её.

При сборке нажмите верхнюю крышку на раму, пока защёлки снова не зафиксируются.
