Замена платы с портом USB-C в Polaroid I-2

Если у вас осталась пленка, сделайте несколько снимков и извлеките картридж! Разборка откроет доступ к пленке и повредит её.

Перед началом:

Выключите камеру и отключите питание.

Наденьте крышку объектива, чтобы не поцарапать объектив во время разборки.

В следующих шагах «лево» и «право» указаны с точки зрения использования камеры — то есть когда объектив направлен от вас.

Используйте защёлку на левой стороне камеры, чтобы открыть дверцу отсека для пленки.

Сложите кусок ткани или салфетку (или входящий в комплект мешочек) в небольшой квадрат.

Вставьте ткань в отсек для пленки достаточно глубоко, чтобы она препятствовала закрытию дверцы отсека во время разборки.

Переверните камеру, убедившись, что ткань остаётся зафиксированной в отсеке для пленки.

Используйте крестовую отвёртку, чтобы вывернуть четыре винта длиной 3.9 мм, крепящие нижнюю крышку.

Вставьте наконечник монтажной лопатки под верхний левый угол нижней крышки, рядом с ползунковым переключателем.

Наклоните лопатку вверх и действуйте, чтобы расположить лопатку между нижней и передней крышками.

Сдвиньте монтажную лопатку в сторону задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте лопатку в нижнем левом углу, чтобы защёлки не зафиксировались снова.

Вставьте наконечник второй монтажной лопатки под верхний правый угол нижней крышки.

Наклоните лопатку вверх и действуйте, чтобы расположить лопатку между нижней и передней крышками.

Сдвиньте монтажную лопатку в сторону задней части камеры, чтобы освободить защёлки вдоль правого края.

На этом этапе защёлки нижней крышки должны быть освобождены. Если нет, проведите монтажной лопаткой по периметру задней крышки, чтобы освободить оставшиеся защёлки.

Наклоните заднюю часть нижней крышки вверх и оттяните её от камеры, следя за тем, чтобы вывести рычаг дверцы отсека для пленки из его выреза.

Снимите заднюю крышку.

При сборке вставьте рычаг дверцы отсека для пленки в его вырез перед выравниванием нижней крышки и нажатием, чтобы защёлки закрепились.

Вставьте плоский конец медиатора между левым шарниром дверцы отсека для пленки и рамой.

Поверните медиатор, чтобы отделить резиновую втулку шарнира от штыря в раме.

Оттяните дверцу отсека к передней части камеры, чтобы полностью отсоединить её левый шарнир.

Наклоните левый край дверцы отсека вверх, чтобы отделить резиновую втулку левого шарнира.

Снимите дверцу отсека для пленки.

На этом этапе вы можете вынуть тканевый блокиратор из-под ролика для отпечатков.

При сборке зацепите левый шарнир за его штырь и нажмите правый шарнир на его штырь до щелчка.

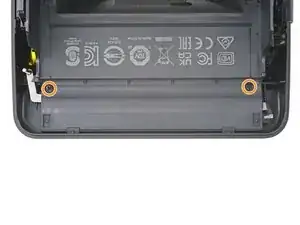

Используйте крестовую отвёртку, чтобы вывернуть два винта длиной 3.9 мм, крепящие заднюю крышку.

По нижнему краю задней крышки расположены два направляющих штыря.

Вставьте медиатор между рамой и направляющим отверстием на задней крышке.

Поверните медиатор, чтобы приподнять заднюю крышку с направляющего штыря.

Повторите для второго направляющего штыря.

Заднюю крышку удерживают восемь крупных защёлок. Следующие четыре шага показывают, как их освободить.

Эти защёлки очень прочные и требуют значительной силы для освобождения.

Процедура освобождения защёлок сложная и потребует времени и терпения для правильного выполнения.

Чтобы освободить защёлки, нужно разместить инструмент между закрытым «тонким» краем передней крышки и самими защёлками.

Наклоните медиатор для вскрытия вверх и вставьте его в зазор там, где нижний правый угол задней крышки встречается с треугольным выступом правого края передней крышки.

Подожмите медиатор вверх, чтобы он оказался выше нависающей кромки задней крышки.

Пластик слегка деформируется. Это нормально.

Продолжая поднимать, медленно поверните медиатор в сторону левого края камеры, пока он не окажется под передней крышкой.

Медиатор может легко выпасть, поэтому может потребоваться несколько попыток.

Нажимая медиатором вниз, сдвиньте его вдоль правого края вверх, чтобы освободить защёлки.

Держите медиатор как можно более вертикально при скольжении, чтобы не задеть защёлки.

Кромка задней крышки из пластика деформируется. Это нормально.

Оставьте медиатор в верхнем уголке перед продолжением, чтобы защёлки снова не зацепились.

Наклоните второй медиатор вверх и вставьте его в зазор там, где нижний левый угол задней крышки встречается с треугольным выступом левого края передней крышки.

Подожмите медиатор вверх, чтобы он оказался выше нависающей кромки задней крышки.

Пластик слегка деформируется. Это нормально.

Продолжая поднимать, медленно поверните медиатор в сторону правого края камеры, пока он не окажется под передней крышкой.

Медиатор может легко выпасть, поэтому может потребоваться несколько попыток.

Нажимая медиатором вниз, сдвиньте его вдоль левого края вверх, чтобы освободить оставшиеся защёлки.

Держите медиатор как можно более вертикально при скольжении, чтобы не задеть защёлки.

Кромка задней крышки из пластика деформируется. Это нормально.

Не пытайтесь снимать заднюю крышку пока — она всё ещё соединена кабелем.

На этом этапе задняя крышка должна ощущаться свободной. Если какие‑либо части всё ещё соединены, повторите последние четыре шага, пока все защёлки не освободятся.

Снимите заднюю крышку с камеры и поверните её через правый край, чтобы открыть гибкий кабель.

При сборке убедитесь, что гибкий кабель не зажат между крышками перед повторным защёлкиванием.

Используйте пинцет, чтобы отлепить ленту, закрывающую ZIF‑разъём межсоединительного кабеля на плате управления.

Отложите ленту в сторону — она пригодится при повторной сборке.

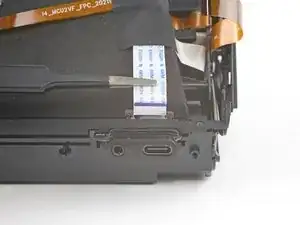

Используйте плоский конец лопатки, чтобы приподнять фиксирующий язычок ZIF‑разъёма на плате управления ZIF connector.

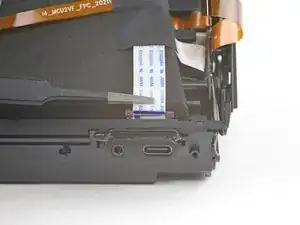

Используйте пинцет, чтобы вытащить межсоединительный кабель из его гнезда на плате управления.

Снимите заднюю крышку.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 3.9 мм, удерживающих верхнюю крышку.

Следующие шесть шагов показывают, как освободить защёлки верхней крышки. Эти защёлки легко снова защёлкиваются, поэтому может понадобиться повторить некоторые шаги, чтобы освободить все защёлки.

Наклоните медиатор для вскрытия вверх и вставьте его в зазор в верхнем правом углу между верхней крышкой и передней крышкой, рядом с вспышкой.

Сдвиньте медиатор к задней части камеры, чтобы освободить защёлки вдоль правого края.

Оставьте медиатор в зазоре перед продолжением, чтобы защёлки снова не зацепились.

Наклоните второй медиатор вверх и вставьте его в зазор в верхнем левом углу между верхней крышкой и передней крышкой.

Сдвиньте медиатор к задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте медиатор в зазоре перед продолжением, чтобы защёлки снова не зацепились.

Вставьте плоский конец лопатки между рамой и левым внешним выступом верхней крышки, над видоискателем.

Поверните лопаткой, чтобы освободить защёлку.

Если один из медиаторов выпадет, не беспокойтесь — продолжайте руководство как обычно.

Вставьте наконечник медиатора между рамой и правым внешним выступом верхней крышки.

Подденьте вверх, чтобы освободить защёлку.

Снимите крышку объектива и удалите её.

Поднимите верхнюю крышку камеры и снимите её.

При сборке надавите верхнюю крышку на раму, пока защёлки не войдут на место.

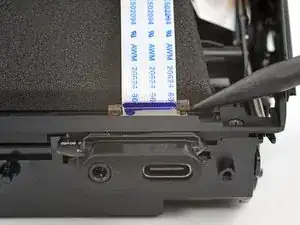

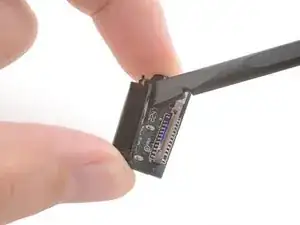

Используйте кончик лопатки, чтобы приподнять обе стороны защёлки разъёма кабеля платы USB‑C.

С помощью пинцета вытащите разъём кабеля платы USB‑C из его гнезда.

Отвёрткой Phillips удалите четыре винта, крепящих переднюю крышку:

Два винта длиной 5,9 мм вдоль заднего края передней крышки

Переверните камеру.

Два винта длиной 3,9 мм под передней частью камеры

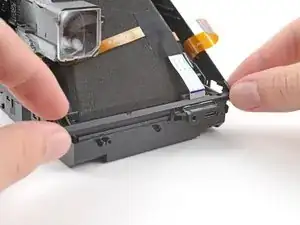

Приподнимите задний край передней крышки настолько, чтобы плата USB‑C могла соскользнуть под неё.

Вытащите плату USB‑C прямо из её направляющей в раме и удалите её.

При обратной сборке выровняйте плату в её направляющей в раме перед тем, как снова вставить её на место.

Пластиковая крышка закреплена на плате USB‑C направляющим штифтом.

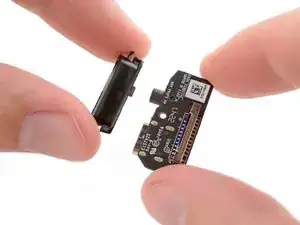

Вставьте плоский конец лопатки между пластиковой крышкой и верхней частью платы USB‑C, над разъёмом 2,5 мм.

Поверните лопатку, чтобы вывести направляющий штифт из его посадочного места в плате.

Снимите пластиковую крышку с платы USB‑C.

Остаётся только плата USB‑C.
