Замена аккумулятора Polaroid Flip

Если осталась плёнка, сделайте несколько снимков! Затем извлеките кассету. При разборке оставшаяся плёнка будет подвергаться воздействию света.

Перед началом работы:

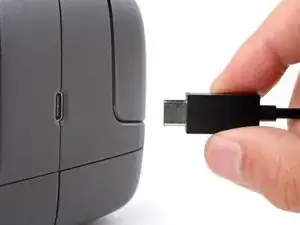

Отключите все кабели от камеры.

Плотно закройте вспышку на передней панели камеры, чтобы выключить её.

Во всём этом руководстве направления (спереди, сзади, слева, справа) указаны с точки зрения использования камеры — то есть когда объектив направлен от вас.

Нажмите на защёлку с левой стороны камеры и откройте крышку отсека плёнки.

Во время ремонта не теряйте винты и убедитесь, что каждый из них будет возвращён туда, откуда был извлечён.

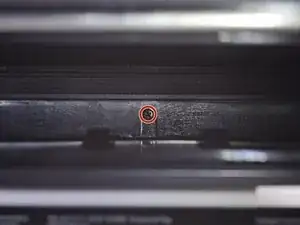

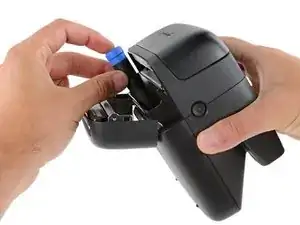

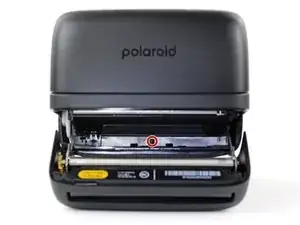

Используйте отвёртку с крестообразным наконечником, чтобы удалить винт длиной 5,9 мм, который крепит заднюю панель.

Винт скрыт внутри камеры у заднего края — возможно, понадобится фонарик, а также тонкая длинная отвёртка с удлинённым стержнем, чтобы увидеть и достать его.

Будьте осторожны при извлечении отвёртки, так как винт может легко упасть внутрь камеры. Если это случилось, держите камеру над рабочей поверхностью и аккуратно потрясите — винт должен выпасть.

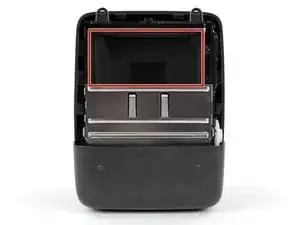

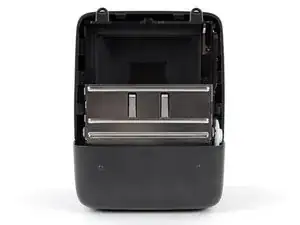

На следующем шаге при снятии нижней панели будет раскрыто зеркало камеры. Будьте осторожны, не оставляйте на нём разводов и не допускайте попадания загрязнений. Если это произошло случайно, аккуратно протрите зеркало безворсовой салфеткой.

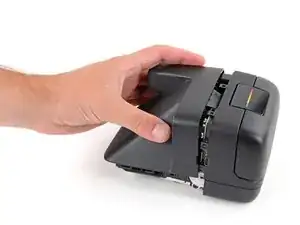

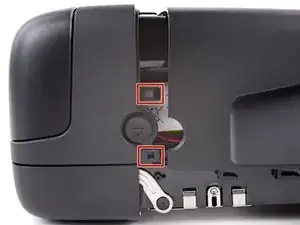

Сдвиньте нижнюю панель к задней части камеры, чтобы освободить фиксаторы, удерживающие её.

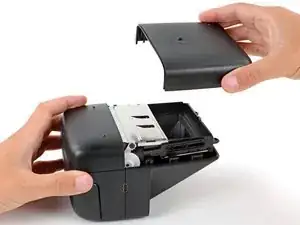

Поднимите и снимите панель.

При сборке:

Установите панель на раму так, чтобы она выступала сзади примерно на полдюйма (~13 мм), создав зазор в центральной части камеры. Это позволит фиксаторам занять правильное положение.

Нажмите на панель вниз и сдвиньте её к передней части камеры, чтобы зафиксировать фиксаторы — вы должны почувствовать, как они входят в пазы.

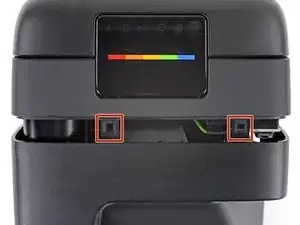

Плотные пластиковые защёлки крепят верхнюю панель к камере. Их отсоединение может быть затруднительным и, скорее всего, потребует нескольких попыток. Будьте терпеливы и используйте изображения в качестве ориентира для расположения защёлок.

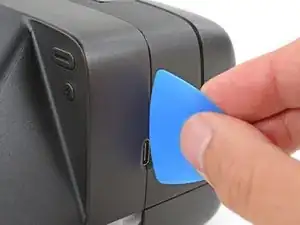

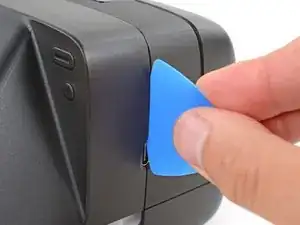

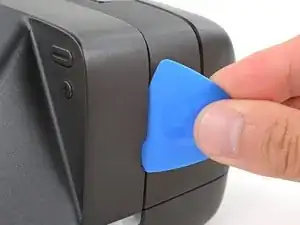

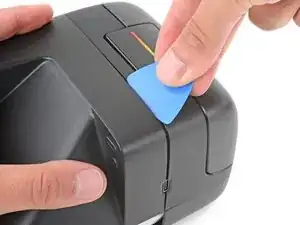

Вставьте плоский край лопатки в зазор между передней и верхней панелями, прямо над разъёмом USB-C на правом краю.

Используйте лопатку, чтобы отделить верхнюю панель от передней.

Направляйте вставленный край лопатки в сторону верхней панели при разъединении. Это поможет освободить плотные пластиковые защёлки, которые их соединяют.

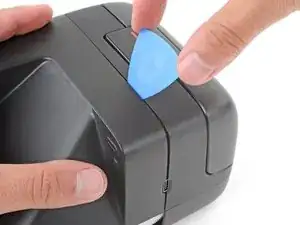

Проведите лопаткой вокруг правого верхнего угла, чтобы освободить защёлку.

Вы должны услышать и почувствовать чёткий щелчок при отсоединении защёлки. Если этого не произошло, вернитесь к предыдущему шагу и повторите попытку — возможно, потребуется несколько попыток.

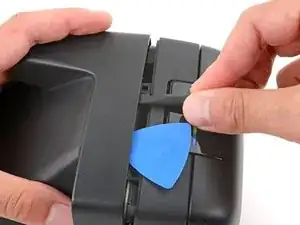

Поверните лопатку так, чтобы её кончик остался под верхней панелью (между двумя верхними защёлками), и оставьте его на месте, чтобы защёлка не зафиксировалась вновь.

Отсоединение защёлки на этом шаге затруднено и, вероятно, потребует нескольких попыток. Будьте терпеливы и не применяйте чрезмерное усилие, иначе можете повредить камеру.

Если лопатка выпадет, повторите предыдущий шаг, чтобы вставить её снова. Необходимо, чтобы она оставалась под панелью, чтобы защёлка с правой стороны не зафиксировалась вновь.

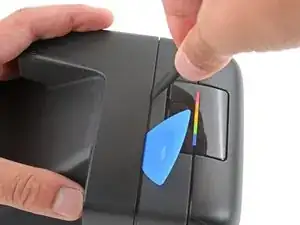

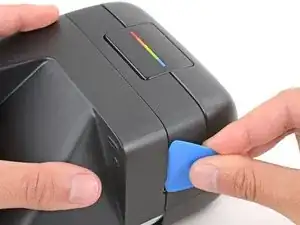

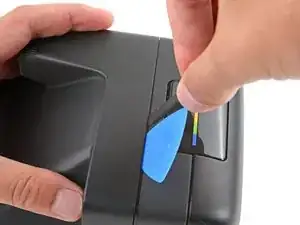

Вставьте плоский конец лопатки в зазор в центральной части камеры, чуть левее лопатки, которая уже установлена.

Проведите лопаткой вдоль зазора к видоискателю, пока она не остановится — это означает, что лопатка достигла защёлки и находится в правильном положении.

Заведите лопатку под верхнюю панель и поднимите её, чтобы освободить защёлку и отделить панели.

Выполнять это действие требуется небольшим усилием. Если защёлка не отсоединяется, извлеките лопатку и повторите шаг с начала.

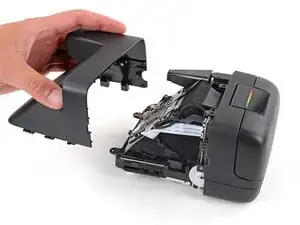

Снимите верхнюю панель.

При сборке:

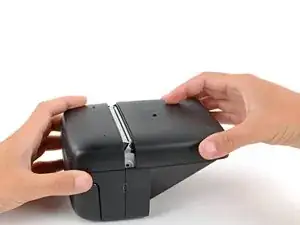

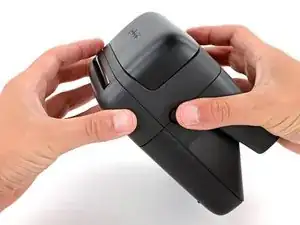

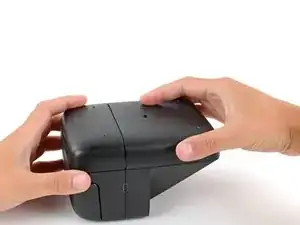

Плотно прижмите панель к основному корпусу, чтобы все защёлки зафиксировались.

Вы должны почувствовать и услышать чёткие щелчки при фиксации защёлок.

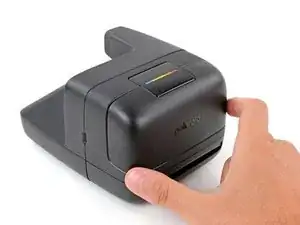

Обойдите периметр зазора между панелями и убедитесь, что нет зазоров. Если они есть, плотно прижмите панели друг к другу, чтобы защёлка возле зазора зафиксировалась.

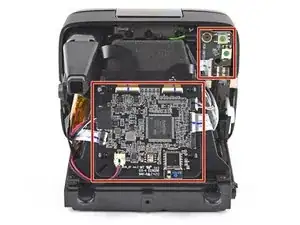

Конденсатор в камере сохраняет электрический заряд и может вызвать потенциально опасный электрический удар, если касаться платы неосторожно.

Чтобы минимизировать риск, избегайте прикосновений к плате, проводам и другим открытым компонентам руками или металлическими инструментами. Рассмотрите возможность использования резиновых перчаток при работе возле платы.

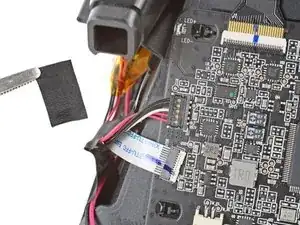

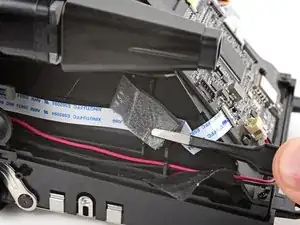

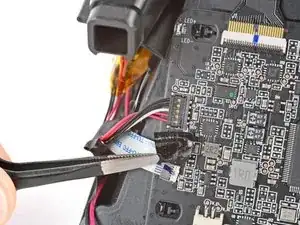

Используйте пинцет или пальцы, чтобы снять полоску скотча, закрывающую разъём батареи.

Отложите скотч в сторону — он понадобится при сборке.

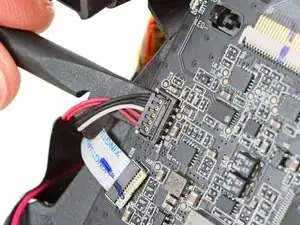

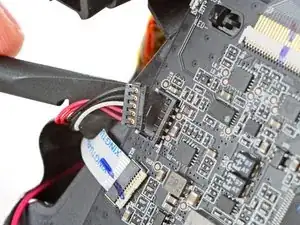

Аккуратно подденьте плоским концом лопатки разъём батареи и поднимите его из гнезда.

Поднимайте только разъём, а не кабели. В противном случае вы можете повредить провода.

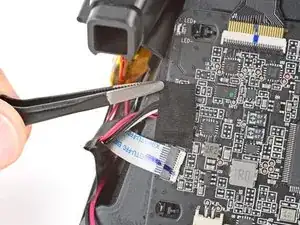

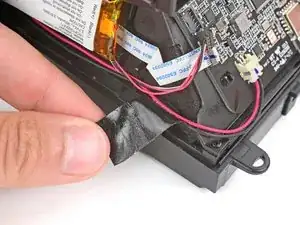

Отогните (или снимите) полоску скотча, фиксирующую кабели батареи к камере.

Батарея зафиксирована на камере с помощью кусочка поролонового скотча.

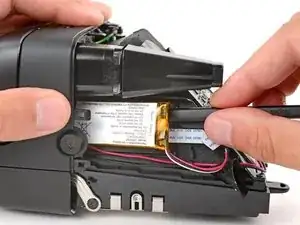

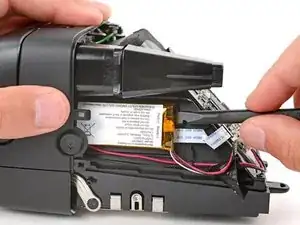

Проведите плоским концом лопатки полностью под батареей и приподнимите её, чтобы отделить скотч, следя за тем, чтобы не надавливать на белый кабель под батареей.

Будьте крайне осторожны, чтобы не проткнуть и не деформировать батарею.

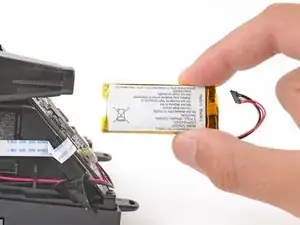

Извлеките батарею.

Если полоска скотча батареи осталась целой, её можно повторно использовать, и этот шаг можно пропустить. В противном случае выполните этот шаг, чтобы удалить и заменить скотч.

Используйте лопатку и пинцет, чтобы отогнуть и удалить старую полоску поролонового скотча.

Отрежьте новый кусок поролонового скотча размером примерно 0,5 × 1,5 дюйма (1,5 × 4 см).

Наклейте новый кусок скотча сверху (не на) белый ленточный кабель, туда же, где был старый скотч.

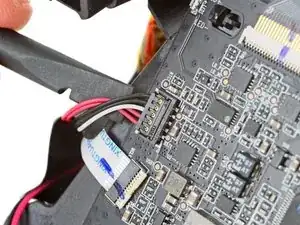

Подключите батарею, совместив разъём с гнездом, и нажмите пальцем до щелчка. Не прикладывайте чрезмерных усилий. Если разъём не подключается легко, переустановите его и попробуйте снова.

Подключение батареи гарантирует правильную ориентацию при её фиксации скотчем.

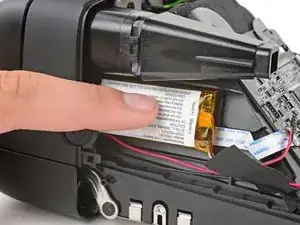

Прижмите батарею к скотчу, чтобы зафиксировать её на месте.
