Замена лидарного датчика Polaroid I-2

Если у вас осталась пленка, сделайте несколько снимков и извлеките кассету! Разборка откроет доступ к пленке и повредит её.

Перед началом:

Выключите камеру и отключите её от сети.

Наденьте крышку объектива, чтобы избежать царапин на объективе во время разборки.

В следующих шагах «лево» и «право» указаны с точки зрения использования камеры — то есть когда объектив направлен от вас.

Используйте защёлку на левой стороне камеры, чтобы открыть дверцу пленки.

Сложите кусок ткани или салфетку (или прилагаемый пакет) в небольшой квадрат.

Вставьте ткань в отсек для пленки достаточно глубоко, чтобы предотвратить закрытие дверцы пленки во время разборки.

Переверните камеру, убедившись, что ткань остаётся зажатой в отсеке для пленки.

Используйте крестовую отвертку, чтобы отвернуть четыре винта длиной 3.9 мм, крепящие нижнюю крышку.

Вставьте кончик монтажной лопатки под верхний левый угол нижней крышки, рядом с кнопкой-ползунком.

Наклоните лопатку вверх и нажмите, чтобы поместить её между нижней и передней крышками.

Сдвиньте монтажную лопатку в направлении задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте лопатку в нижнем левом углу, чтобы предотвратить повторное защёлкивание защёлок.

Вставьте кончик второй монтажной лопатки под верхний правый угол нижней крышки.

Наклоните лопатку вверх и нажмите, чтобы поместить её между нижней и передней крышками.

Сдвиньте монтажную лопатку в направлении задней части камеры, чтобы освободить защёлки вдоль правого края.

На этом этапе защёлки нижней крышки должны быть освобождены. Если нет, проведите монтажной лопаткой по периметру задней крышки, чтобы освободить оставшиеся защёлки.

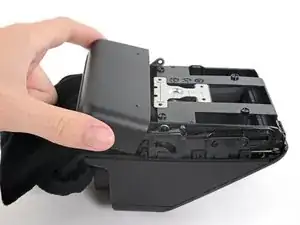

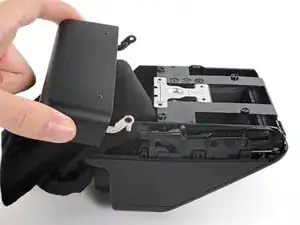

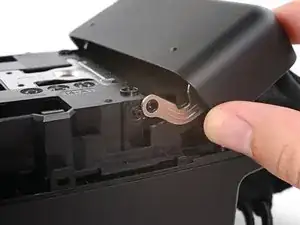

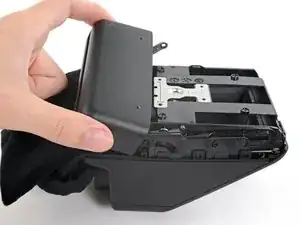

Наклоните заднюю часть нижней крышки вверх и оттяните её от камеры, следя за тем, чтобы вывести рычаг дверцы пленки из его паза.

Снимите заднюю крышку.

При сборке вставьте рычаг дверцы пленки в его паз перед совмещением нижней крышки и защёлкиванием её на место.

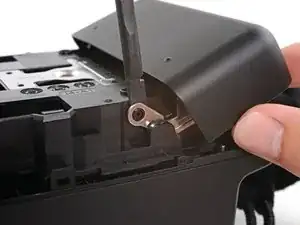

Вставьте плоский конец лопатки между левым шарниром дверцы пленки и рамой.

Поверните лопатку, чтобы отделить резиновый чехол шарнира от штифта в раме.

Потяните дверцу пленки к передней части камеры, чтобы полностью отключить её левый шарнир.

Поднимите левый край дверцы пленки, чтобы отделить резиновый чехол левого шарнира.

Снимите дверцу пленки.

На этом этапе вы можете удалить тканевый ограничитель из-под печатающего ролика.

При сборке зафиксируйте левый шарнир на его штифте и надвиньте правый шарнир на его штифт до щелчка.

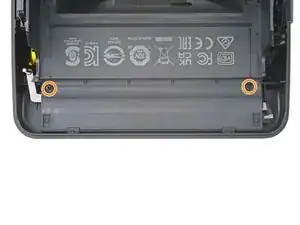

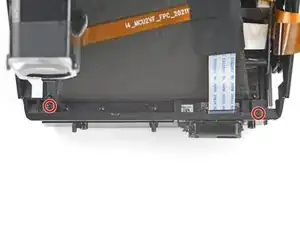

Используйте крестовую отвертку, чтобы отвернуть два винта длиной 3.9 мм, крепящие заднюю крышку.

На нижнем крае задней крышки находятся два направляющих штифта.

Вставьте лопатку между рамой и направляющим отверстием на задней крышке.

Поверните лопатку, чтобы приподнять заднюю крышку с направляющего штифта.

Повторите для второго направляющего штифта.

Восемь крупных защёлок фиксируют заднюю крышку. Следующие четыре шага показывают, как их освободить.

Эти защёлки очень прочные и требуют значительной силы для освобождения.

Процедура освобождения защёлок сложна и потребует времени и терпения для правильного выполнения.

Чтобы освободить защёлки, нужно вставить инструмент между прикрытым «тонким» краем передней крышки и самими защёлками.

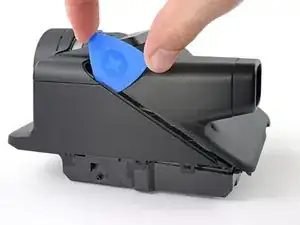

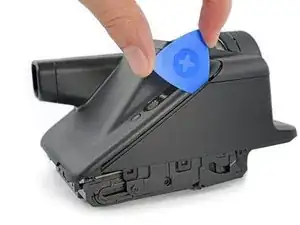

Наклоните медиатор вверх и вставьте его в зазор в месте, где нижний правый угол задней крышки соприкасается с треугольным наконечником правого края передней крышки.

Подвиньте медиатор вверх, чтобы он оказался выше нависающей кромки задней крышки.

Пластик немного деформируется. Это нормально.

Продолжая давить вверх, медленно поворачивайте медиатор в сторону левого края камеры, пока он не окажется под передней крышкой.

Медиатор может выскользнуть, поэтому потребуется несколько попыток.

Нажимая медиатором вниз, сдвиньте его вдоль правого края вверх, чтобы освободить защёлки.

Держите медиатор как можно более вертикально при сдвиге, чтобы не задеть защёлки.

Кромка задней крышки из пластика деформируется. Это нормально.

Оставьте медиатор в верхнем углу перед продолжением, чтобы защёлки не защёлкнулись вновь.

Наклоните второй медиатор вверх и вставьте его в зазор в месте, где нижний левый угол задней крышки соприкасается с треугольным наконечником левого края передней крышки.

Подвиньте медиатор вверх, чтобы он оказался выше нависающей кромки задней крышки.

Пластик немного деформируется. Это нормально.

Продолжая давить вверх, медленно поворачивайте медиатор в сторону правого края камеры, пока он не окажется под передней крышкой.

Медиатор может выскользнуть, поэтому потребуется несколько попыток.

Нажимая медиатором вниз, сдвиньте его вдоль левого края вверх, чтобы освободить оставшиеся защёлки.

Держите медиатор как можно более вертикально при сдвиге, чтобы не задеть защёлки.

Кромка задней крышки из пластика деформируется. Это нормально.

Пока не пытайтесь снимать заднюю крышку — она всё ещё соединена кабелем.

На этом этапе задняя крышка должна ощущаться свободно. Если какие‑то части всё ещё соединены, повторите последние четыре шага, пока все защёлки не освободятся.

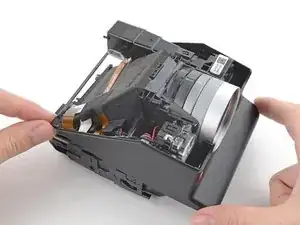

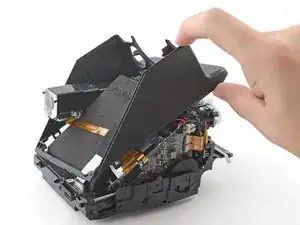

Снимите заднюю крышку с корпуса камеры и поверните её через правый край, чтобы открыть флекс‑кабель.

При сборке убедитесь, что флекс‑кабель не зажат между крышками перед повторным защёлкиванием.

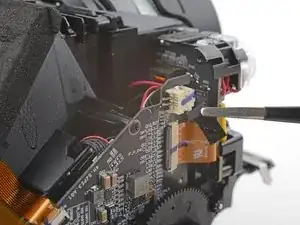

С помощью пинцета оторвите ленту, закрывающую ZIF‑разъём межсоединительного кабеля на плате управления.

Отложите ленту — вы снова используете её при сборке.

Плоским концом лопатки приподнимите фиксирующую пластину ZIF‑разъёма на плате управления.

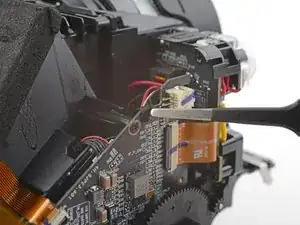

С помощью пинцета вытяните межсоединительный кабель из его слота на плате управления.

Удалите заднюю крышку.

Отверткой Phillips выкрутите два винта длиной 3.9 мм, крепящих верхнюю крышку.

Следующие шесть шагов показывают, как освободить защёлки верхней крышки. Эти защёлки легко защёлкиваются снова, поэтому возможно потребуется повторить некоторые шаги, чтобы освободить все защёлки.

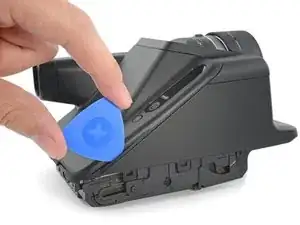

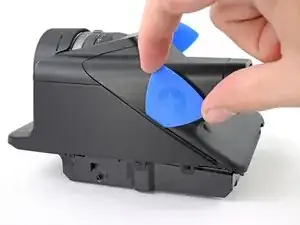

Наклоните медиатор вверх и вставьте его в зазор в верхнем правом углу между верхней крышкой и передней крышкой, рядом с вспышкой.

Сдвиньте медиатор в сторону задней части камеры, чтобы освободить защёлки вдоль правого края.

Оставьте медиатор в зазоре перед продолжением, чтобы защёлки не защёлкнулись вновь.

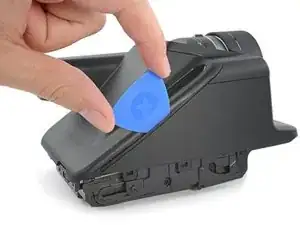

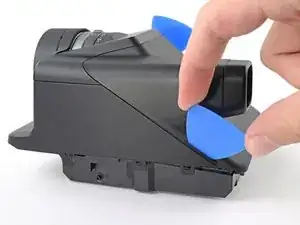

Наклоните второй медиатор вверх и вставьте его в зазор в верхнем левом углу между верхней крышкой и передней крышкой.

Сдвиньте медиатор в сторону задней части камеры, чтобы освободить защёлки вдоль левого края.

Оставьте медиатор в зазоре перед продолжением, чтобы защёлки не защёлкнулись вновь.

Вставьте плоский конец лопатки между рамкой и левым внешним фиксатором верхней крышки, над видоискателем.

Поверните лопатку, чтобы освободить фиксатор.

Если одна из пластиковых лопаток выпадет — не беспокойтесь! Продолжайте руководство как обычно.

Вставьте конец пластикового медиатора между рамкой и правым внешним фиксатором верхней крышки.

Подденьте, чтобы освободить фиксатор.

Снимите защитную крышку объектива и удалите её.

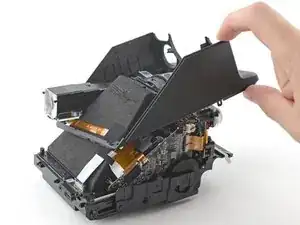

Поднимите верхнюю крышку с камеры и снимите её.

При сборке обратно нажмите верхнюю крышку на рамку, пока фиксаторы снова не защёлкнутся.

Отверткой Phillips отвинтите четыре винта, закрепляющие переднюю крышку:

Два винта длиной 5.9 мм вдоль заднего края передней крышки

Переверните камеру.

Два винта длиной 3.9 мм под передней частью камеры

Фиксаторы, удерживающие переднюю крышку, сложно освободить. В процессе снятия возможно придётся пошевелить и согнуть пластик, чтобы фиксаторы освободились правильно.

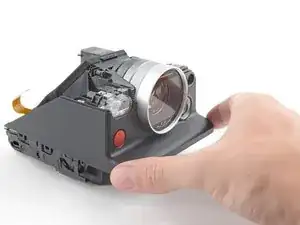

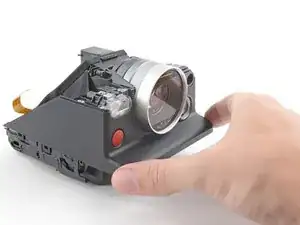

Оттяните переднюю крышку от объектива, чтобы освободить фиксаторы по переднему краю, и выдвиньте видоискатель из выреза.

Вы услышите щелчок, и передняя крышка сможет свободно двигаться.

При сборке совместите вырез для видоискателя с объективом видоискателя, прежде чем прижать переднюю крышку на место и защёлкнуть фиксаторы.

Кронштейн датчика лидара зафиксирован двумя направляющими штырьками, которые входят в вырезы на кронштейне.

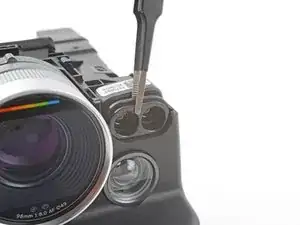

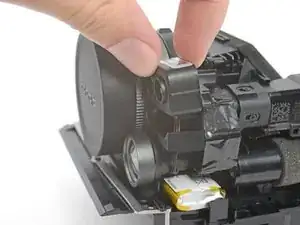

Используйте пинцет или пальцы, чтобы поджать кронштейн датчика лидара в сторону датчика и снять его с направляющих штырьков.

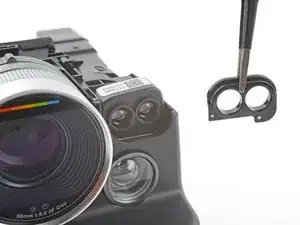

Снимите кронштейн датчика лидара.

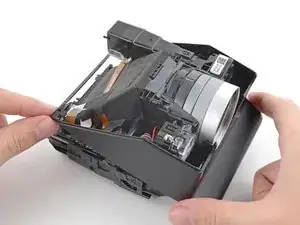

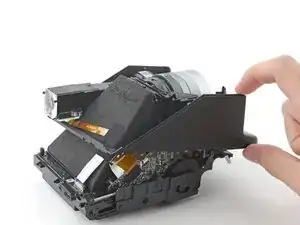

Поднимите заднюю часть передней крышки, одновременно тянув всю крышку к передней части камеры, чтобы отделить её от кромки под объективом.

Если возникают трудности, покачайте крышку из стороны в сторону, пока тянете.

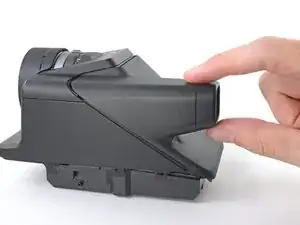

Поднимите переднюю часть крышки над объективом.

Сдвиньте переднюю крышку к задней части камеры, пока задний край не освободится от видоискателя.

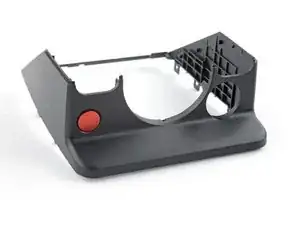

Снимите переднюю крышку.

Если вы продолжаете разборку, наденьте защитную крышку объектива, чтобы не поцарапать объектив.

На этом этапе металлическая защёлка шторки и пружина могут выскочить. Если это произошло, следуйте этому руководству, чтобы установить их обратно.

Конденсатор вспышки теперь открыт и может доставить потенциально опасный электрический удар, если вы неправильно коснётесь материнской платы.

Чтобы минимизировать риск, убедитесь, что вы либо правильно разрядили конденсатор перед продолжением, либо используйте резиновые перчатки для дополнительной защиты.

Если вы не используете резиновые перчатки, не касайтесь оголённых частей материнской платы, чтобы избежать удара током.

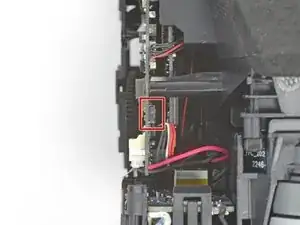

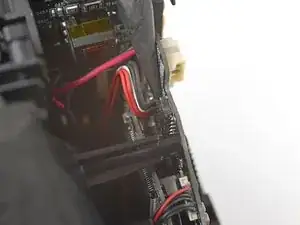

Снимите ленту, закрывающую разъём батареи в верхней части материнской платы.

Разъём батареи расположен внутри материнской платы.

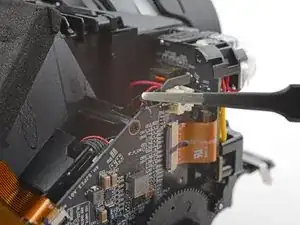

Вставьте кончик лопатки под головку разъёма батареи, там где кабели соединяются с самой головкой.

Подденьте вверх, чтобы отключить батарею.

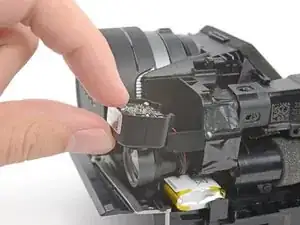

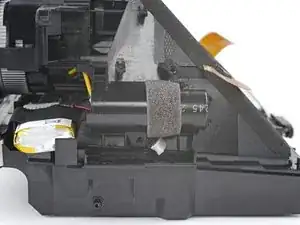

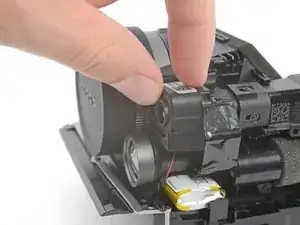

Поднимите датчик лидара вверх и вытащите его из гнезда в рамке.

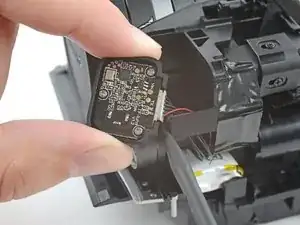

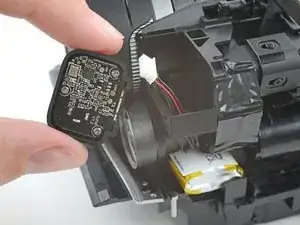

Поверните датчик так, чтобы его оголённая плата была направлена вверх, и дайте ему свиснуть над гнездом.

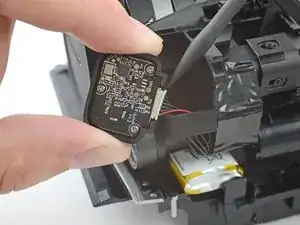

Используйте острый конец лопатки, чтобы «шагающими» движениями вытеснить разъём кабеля датчика лидара из его гнезда до полного отсоединения.

Снимите датчик лидара.
