Замена дисплея Polaroid I-2

Если у вас осталась плёнка, сделайте несколько снимков и извлеките кассету! При разборке плёнка окажется открытой и может быть повреждена.

Перед началом работы:

Выключите камеру и отключите её от источника питания.

Наденьте бленду, чтобы не поцарапать объектив во время разборки.

На последующих шагах «слева» и «справа» обозначено с точки зрения использования камеры — или когда объектив направлен в сторону от Вас.

Используйте защёлку на левой стороне камеры, чтобы открыть крышку отсека плёнки.

Сложите кусок ткани или салфетки (либо прилагаемый мешочек) в небольшой квадрат.

Вставьте ткань в отсек плёнки достаточно глубоко, чтобы крышка отсека не закрылась во время разборки.

Переверните камеру, убедившись, что ткань остаётся зафиксированной в отсеке плёнки.

Используйте отвёртку с крестообразным шлицем, чтобы удалить четыре винта длиной 3,9 мм, крепящих нижнюю крышку.

Вставьте конец лопатки под верхний левый угол нижней крышки, возле кнопки слайдера.

Наклоните лопатку вверх и протолкните её между нижней и передней крышками.

Сдвиньте лопатку к задней части камеры, чтобы освободить защёлки по левому краю.

Оставьте лопатку в нижнем левом углу, чтобы защёлки не зафиксировались снова.

Вставьте конец второй лопатки под верхний правый угол нижней крышки.

Наклоните лопатку вверх и протолкните её между нижней и передней крышками.

Сдвиньте лопатку к задней части камеры, чтобы освободить защёлки по правому краю.

На этом этапе защёлки нижней крышки должны быть освобождены. Если это не так, проведите лопаткой по периметру задней крышки, чтобы открыть оставшиеся защёлки.

Наклоните заднюю часть нижней крышки вверх и потяните её в сторону от камеры, следя за тем, чтобы рычаг крышки отсека плёнки вышел из углубления.

Снимите заднюю крышку.

При сборке вставьте рычаг крышки отсека плёнки в углубление перед тем, как выравнивать нижнюю крышку и прижимать её для фиксации защёлок.

На этом этапе можно извлечь заглушку из отсека плёнки.

Используйте отвёртку с крестообразным шлицем, чтобы удалить два винта длиной 3,9 мм, крепящих заднюю крышку.

Вдоль нижнего края задней крышки расположены два направляющих штифта.

Вставьте лопатку между рамкой и монтажным отверстием на задней крышке.

Поверните лопатку, чтобы снять заднюю крышку с направляющего штифта.

Повторите для второго направляющего штифта.

Всего восемь крупных защёлок крепят заднюю крышку. На следующих четырёх шагах показано, как их отсоединить.

Эти защёлки очень прочные, и для их отсоединения требуется значительное усилие.

Процедура отсоединения защёлок сложная и потребует времени и терпения для правильного выполнения.

Чтобы отсоединить защёлки, необходимо завести инструмент между «тонким» закрытым краем передней крышки и самими защёлками.

Наклоните лопатку вверх и вставьте её в зазор, где нижний правый угол задней крышки соединяется с треугольным концом правого края передней крышки.

Заведите лопатку выше выступающего края задней крышки.

Пластик слегка деформируется. Это нормально.

При продолжении нажима вверх медленно поворачивайте лопатку к левому краю камеры, пока она не окажется под передней крышкой.

Лопатка может легко выскользнуть, поэтому, возможно, потребуется несколько попыток.

Надавливая лопаткой вниз, протяните её вдоль правого края до самого верха, чтобы освободить защёлки.

При скольжении держите лопатку как можно более вертикально, чтобы не задеть защёлки.

Пластик кромки задней крышки деформируется. Это нормально.

Оставьте лопатку в верхнем углу, прежде чем продолжить, чтобы защёлки не зафиксировались снова.

Наклоните вторую лопатку вверх и вставьте её в зазор, где нижний левый угол задней крышки соприкасается с треугольным выступом левого края передней крышки.

Продвиньте лопатку вверх, чтобы она оказалась выше выступающей кромки задней крышки.

Вы увидите небольшую деформацию пластика. Это нормально.

Надавливая вверх, медленно поворачивайте лопатку в сторону правого края камеры, пока она не окажется под передней крышкой.

Лопатка может легко выскользнуть, поэтому, возможно, потребуется несколько попыток.

Надавливая лопаткой вниз, протяните её вдоль всего левого края, чтобы освободить оставшиеся защёлки.

При скольжении держите лопатку как можно более вертикально, чтобы не задеть защёлки.

Пластик кромки задней крышки деформируется. Это нормально.

Пока не пытайтесь полностью снять заднюю крышку, так как она всё ещё соединена кабелем.

На данном этапе задняя крышка должна свободно двигаться. Если какие-либо участки всё ещё ощущаются закреплёнными, повторите последние четыре шага, пока все защёлки не освободятся.

Снимите заднюю крышку с камеры и поверните её через правый край, чтобы открылся гибкий кабель.

При сборке убедитесь, что гибкий кабель не зажат между крышками перед тем, как защёлкнуть соединения.

Используйте пинцет, чтобы снять ленту, закрывающую разъём ZIF шлейфа подключения на плате управления.

Отложите ленту в сторону. Вы будете использовать её снова при сборке.

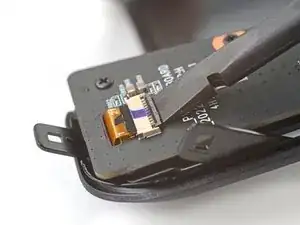

Используйте плоский конец лопатки, чтобы поднять фиксирующую защёлку на разъёме ZIF платы управления.

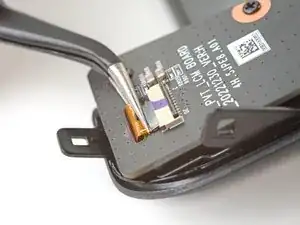

Используйте пинцет, чтобы вытащить шлейф подключения из его разъёма на плате управления.

Снимите заднюю крышку.

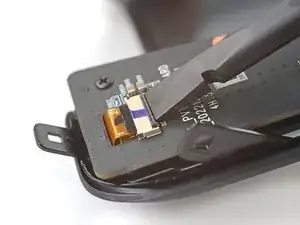

Используйте плоский конец лопатки, чтобы поднять фиксирующую защёлку на разъёме ZIF кабеля дисплея в верхней части платы управления.

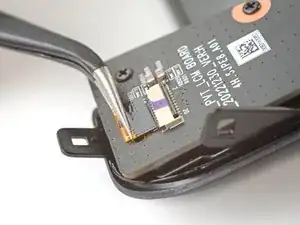

Используйте пинцет, чтобы вытащить кабель дисплея из его разъёма на плате управления.

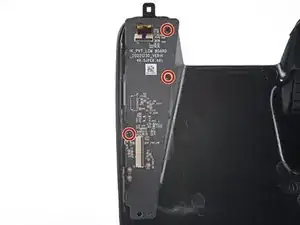

Используйте отвёртку по Phillips, чтобы выкрутить три винта длиной 5,9 мм, удерживающих плату управления.

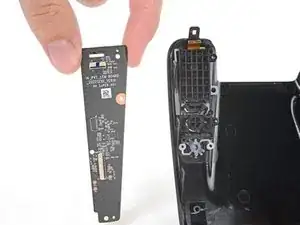

Снимите плату управления с направляющих штифтов и удалите её, убедившись, что кабель дисплея проходит через соответствующее отверстие.

При сборке убедитесь, что плата управления установлена на направляющие штифты, а кабель дисплея пропущен через отверстие, прежде чем закреплять её на задней крышке.

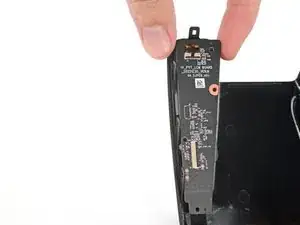

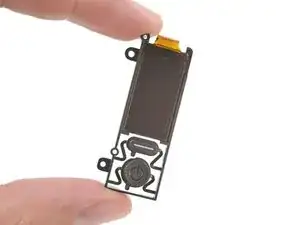

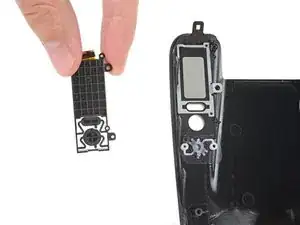

Поднимите сборку дисплея из углубления задней крышки и извлеките её.

Дисплей зафиксирован лёгким клеем.

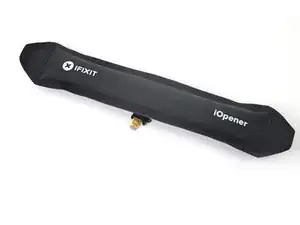

Подогрейте iOpener и приложите его к верхней части дисплея на две минуты.

Вы можете также использовать фен, тепловую пушку или плиту — однако сильный нагрев может деформировать пластик, действуйте осторожно.

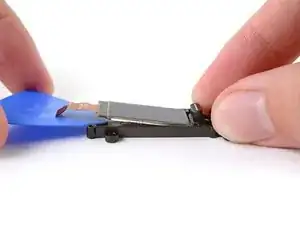

Вставьте лопатку под дисплей, возле его кабеля.

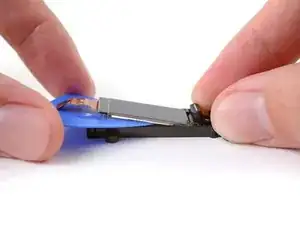

Протяните лопатку под дисплеем, чтобы отделить клей.

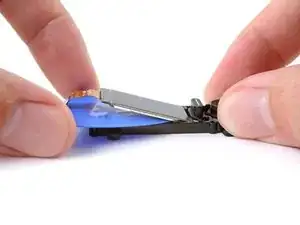

Подденьте лопаткой, чтобы отделить остатки клея.

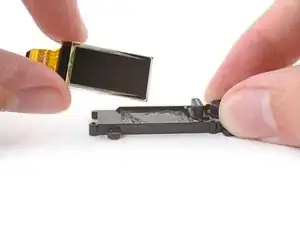

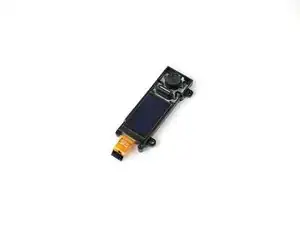

Снимите дисплей.
