Замена ЖК-экрана Nikon Coolpix P90

Используйте палец, чтобы сдвинуть защёлку дверцы отсека к центру корпуса камеры, как на изображении 1.

Откройте дверцу и извлеките имеющуюся батарею пальцами, как на изображениях 2–3.

Для всех следующих шагов используйте крестовую отвёртку Precision Phillips #000.

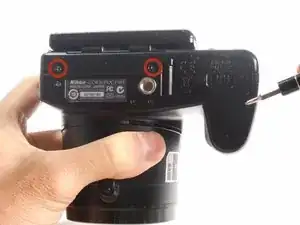

Удалите оба винта 4,5 мм, фиксирующие нижнюю часть.

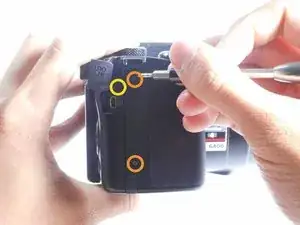

Удалите оба винта 4,5 мм, фиксирующие боковую часть.

Удалите винт 4,5 мм под крышкой A/V.

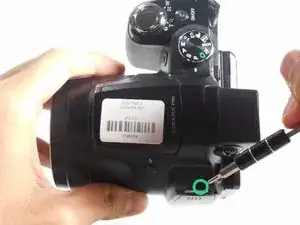

Удалите винт 4,0 мм на петле для запястья с левой стороны.

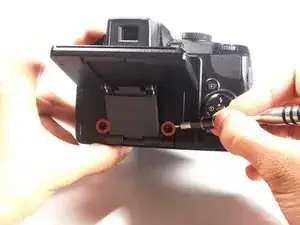

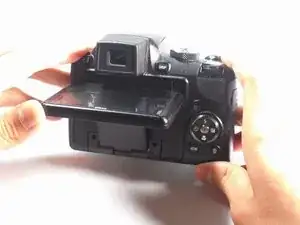

Поднимите ЖК-экран, чтобы обнажить два винта.

Используя крестовую отвёртку Precision Phillips #000, удалите два винта 3,0 мм, удерживающие рычаг на месте.

Осторожно приподнимите заднюю крышку камеры.

НЕ снимайте заднюю крышку полностью с камеры пока. Существует шлейф передачи данных, соединяющий ЖК-экран с материнской платой.

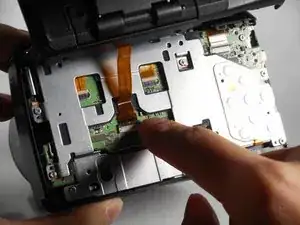

Нажмите пальцем на верхнюю часть защёлки и потяните её вниз и на себя, чтобы открыть предохранительную защёлку и освободить шлейф.

Будьте осторожны при снятии предохранительной защёлки — она хрупкая и может легко сломаться.

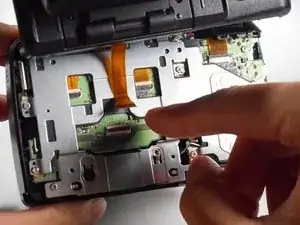

Выдвиньте шлейф из его разъёма.

Теперь можно безопасно полностью снять заднюю крышку с камеры.

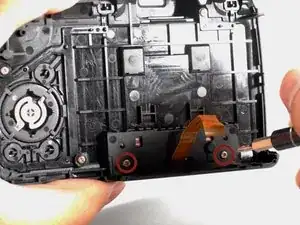

Используя крестовую отвёртку Precision Phillips #000, удалите два винта 6,0 мм с внутренней задней панели, которые удерживают рычаг ЖК-экрана.

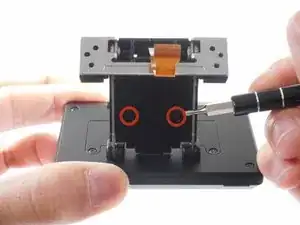

Используя крестовую отвёртку Precision Phillips #000, удалите два винта 3,0 мм.

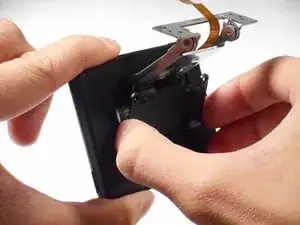

Снимите пластиковую крышку с рычага ЖК-экрана.

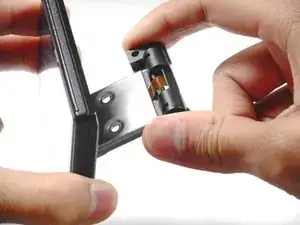

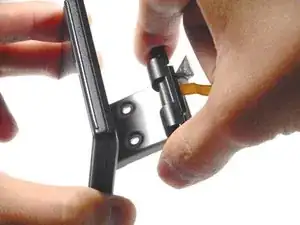

Поднимите и поверните пластиковый разъём против часовой стрелки, затем по часовой, затем снова против часовой.

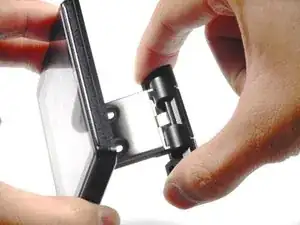

Снимите пластиковый разъём с рычага ЖК-экрана.

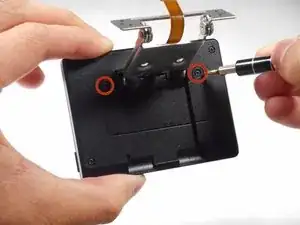

Используя крестовую отвёртку Precision Phillips #000, удалите два винта 4,0 мм.

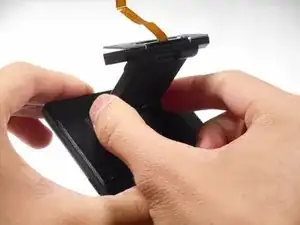

Снимите пластиковую крышку, чтобы обнажить внутренние компоненты ЖК-экрана.

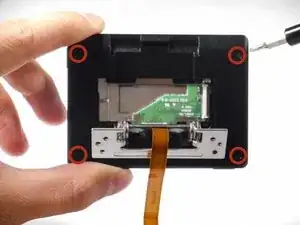

Используя крестовую отвёртку Precision Phillips #000, удалите четыре винта 3,0 мм.

Пальцами снимите две пластиковые рамки, окружающие ЖК-экран.

Пластиковый инструмент для вскрытия не обязателен, но может быть полезен.

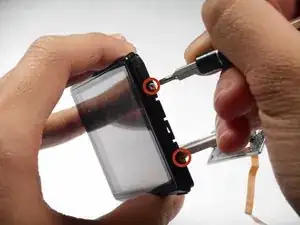

Используя крестовую отвёртку Precision Phillips #000, удалите оба винта 3,5 мм по обе стороны ЖК-экрана.

Снимите ЖК-экран с крышки экрана.
