Замена верхней панели Canon EOS 30
Верхняя панель может быть безопасно отделена от корпуса камеры, но она останется соединенной несколькими проводами и шлейфом. Отделение верхней панели позволяет получить доступ к нескольким важным компонентам.
Шаг 1

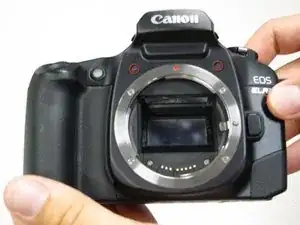

Удалите два черных винта 4,8 мм над объективом на передней панели камеры.
Шаг 2

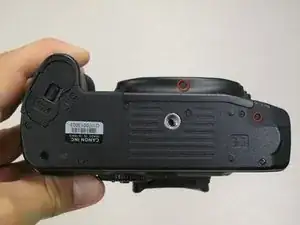

Удалите черный винт 4,3 мм под кольцом объектива и черный винт 4,8 мм под камеру.
Шаг 3

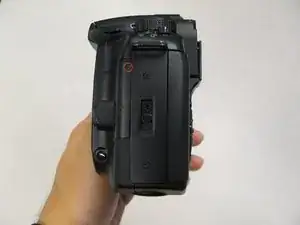

Удалите черный винт 4,8 мм с левой стороны камеры.
Шаг 4

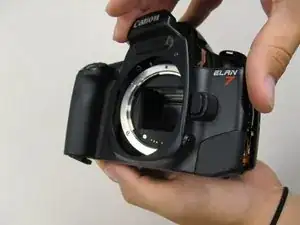

Удалите переднюю панель, приподняв ее от корпуса камеры.
Шаг 5
Сдвиньте наружный окуляр вверх, чтобы удалить его.
Шаг 6
Удалите два черных винта 4,75 мм, расположенные на верхней части камеры.
Шаг 7
Удалите четыре черных винта 4,3 мм, расположенные рядом с нижними углами окуляра на задней панели камеры.
Шаг 8
Медленно отделяйте верхнюю панель от камеры, поднимая ее вверх.
Отделение верхней панели слишком далеко или слишком быстро может повредить шлейф и соединительные провода, которые все еще соединены с верхней панелью камеры.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
