Кольца байонета объектива Canon EOS 30
Три расположенные друг над другом кольца в байонете объектива можно безопасно и легко снять.
Шаг 1
Снимите два чёрных винта длиной 4,8 мм над объективом на передней части камеры.
Шаг 2
Снимите чёрный винт длиной 4,3 мм под кольцом объектива и чёрный винт длиной 4,8 мм под корпусом камеры.
Шаг 3
Снимите чёрный винт длиной 4,8 мм на левой стороне камеры.
Шаг 4
Снимите переднюю панель, отводя её от корпуса камеры вверх.
Шаг 5

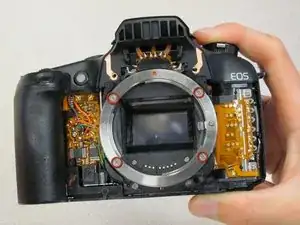

Снимите четыре серебристых винта длиной 7,1 мм с кольца байонета объектива.
Шаг 6

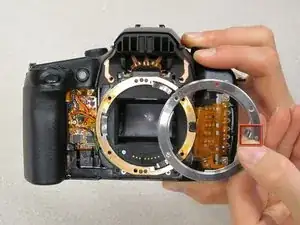

Снимите внешнее кольцо байонета.
Серебристая кнопка может отстегнуться.
Шаг 7

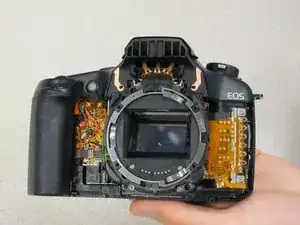

Снимите тонкое золотое кольцо.
Правильная ориентация показана на фото.
Шаг 8
Снимите тонкое серебристое кольцо.
Правильная ориентация показана на фото.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
