Замена внутренней окулярной насадки Canon EOS 30

Снимите два чёрных винта 4,8 мм над объективом на передней панели камеры.

Снимите чёрный винт 4,3 мм под кольцом объектива и чёрный винт 4,8 мм под камерой.

Снимите чёрный винт 4,8 мм на левой стороне камеры.

Снимите переднюю панель, оттянув её от корпуса камеры.

Сдвиньте внешнюю окулярную насадку вверх, чтобы снять её.

Снимите два чёрных винта 4,75 мм, расположенные на верхней части камеры.

Снимите четыре чёрных винта 4,3 мм возле нижних углов окулярной насадки на задней панели камеры.

Осторожно отделите верхнюю панель от корпуса камеры, подталкивая её вверх.

Слишком сильное или резкое отстёгивание верхней панели может повредить ленточный кабель и соединительные провода, которые всё ещё подсоединены к верхней панели камеры.

Снимите два чёрных винта 9,5 мм, которые крепят внутреннюю окулярную насадку к корпусу камеры, и удалите насадку.

Снимите по два серебристых винта 4,3 мм с каждой стороны внутренней окулярной насадки.

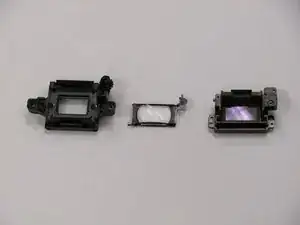

Разделите внутреннюю окулярную насадку на три части.

У внешней части (слева) есть маленькая шестерёнка, которая может легко отвалиться и потеряться.

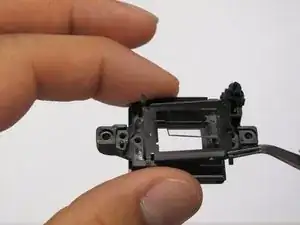

Снимите два чёрных винта 3,6 мм с внешней части.

Снимите стеклянную панель и замените её.

При снятии стеклянной панели убедитесь, что не отделяете маленькую резиновую деталь, прикреплённую по периметру рамки.
