Замена заднего экрана камеры Canon ELPH Z3
Задний экран Canon ELPH Z3 является важным элементом камеры. Экран позволяет пользователю просматривать настройки и при необходимости изменять их. Также на заднем экране отображается заряд батареи и другие параметры. Проблемы с задним экраном встречаются нечасто, но несчастные случаи случаются. Данное руководство содержит простые пошаговые инструкции по замене заднего экрана Canon ELPH Z3.
Шаг 1

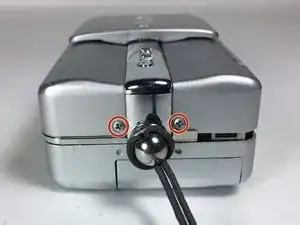

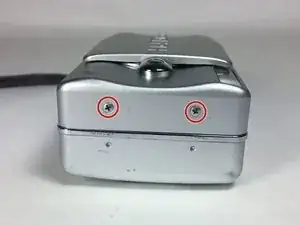

Открутите 7 винтов длиной 4,1 мм вокруг корпуса камеры, используя отвертку PH000.
Шаг 2

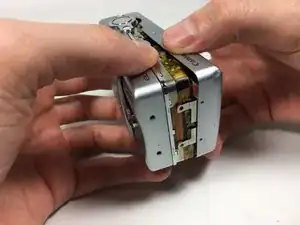

Разделите переднюю и заднюю панели корпуса камеры.
Полностью снимите заднюю панель.
Это обеспечит более удобный доступ к держателю кнопки спуска затвора.
Шаг 3

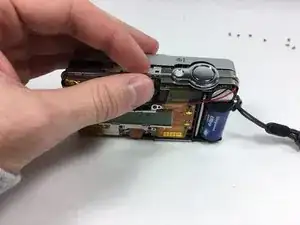

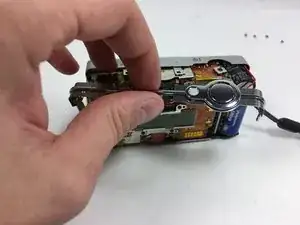

Сдвиньте держатель кнопки спуска затвора, чтобы снять его с камеры.
Обратите внимание, что кнопка спуска находится с правой стороны держателя.
Шаг 4

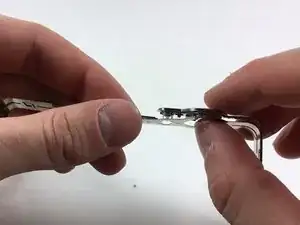

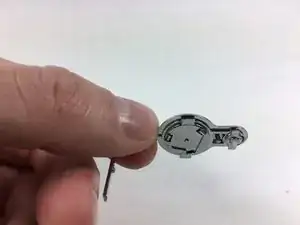

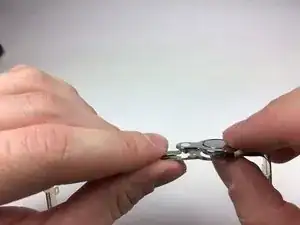

Нажмите вверх на кнопку спуска затвора с нижней стороны держателя большим пальцем.

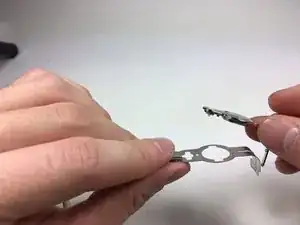

Отделите кнопку спуска затвора от держателя.
Шаг 5

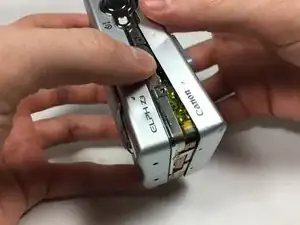

Раздвиньте переднюю и заднюю панели корпуса камеры.

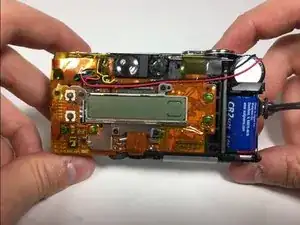

Полностью снимите заднюю панель, чтобы получить доступ к заднему экрану.
Шаг 6

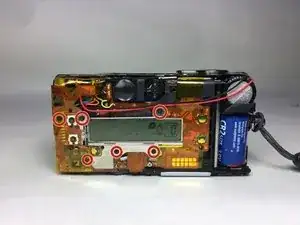

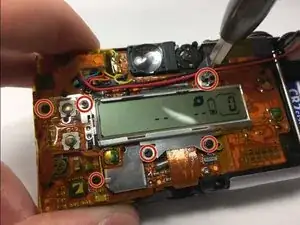

Открутите 6 винтов длиной 4,1 мм, которые крепят задний экран, используя отвертку PH000.
В этом шаге может потребоваться отогнуть ленту, чтобы получить доступ к некоторым винтам.
Шаг 7

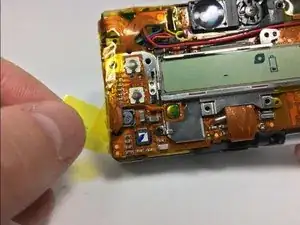

Отклейте жёлтую ленту со стороны, прикреплённой к заднему экрану.

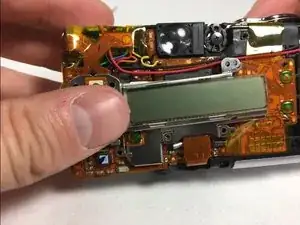

Снимите задний экран.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
