Замена диска управления Canon EOS 300

Откройте крышку отсека для батарей.

Извлеките батареи из камеры, сдвинув их в ладонь.

Отпустите боковой зажим, чтобы открыть заднюю панель.

Удалите два чёрных винта 4.5 мм, расположенных над и под зажимом.

Аккуратно приподнимите боковую панель с верхней части камеры пальцем.

Сдвиньте панель вниз, чтобы снять её.

Не забудьте сохранить маленькую чёрную резиновую деталь под зажимом.

Удалите два серебристых винта Phillips #1 длиной 6 мм.

Переверните камеру на нижнюю сторону.

Удалите один серебристый винт Phillips #1 длиной 5 мм.

Снимите переднюю панель, оттянув её от стороны с рычажком.

Удалите три чёрных винта Phillips #1 длиной 7.3 мм, расположенных в углах камеры.

Удалите пять чёрных винтов Phillips #1 длиной 4.8 мм.

Просто снимите нижнюю панель, поддев её пальцем.

При снятии панели держите нижнюю часть камеры вверх. Могут выпасть свободные шестерни.

Осторожно с куском поролона, прикреплённым к нижней панели.

Снимите крышку гнезда для пульта дистанционного управления.

Удалите два чёрных винта Phillips #1 длиной 4.5 мм.

Удалите два чёрных винта Phillips #1 длиной 4.8 мм на передней части камеры.

Подденьте боковую ручку с помощью лопатки.

Снимите резиновую накладку с окуляра руками.

Снимите наглазник с окуляра, сдвинув наглазник вверх.

Удалите два серебристых винта Phillips #1 длиной 5.0 мм.

Удалите серебристый винт Phillips #1 длиной 5.5 мм.

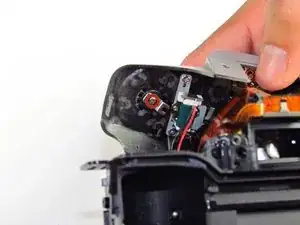

Отделите верхнюю серебристую часть корпуса.

При снятии верхней части кнопки могут выпасть из верхней части камеры (показано на второй фотографии).

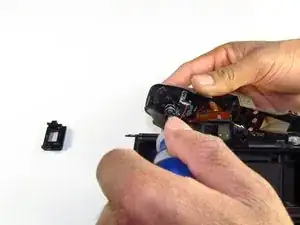

На верхней панели удалите серебристый винт Phillips #1 длиной 3.8 мм прямо под диском управления.

С винтом снимется маленькая металлическая деталь.
