Замена крышки отсека аккумулятора Canon EOS 30

Удалите два чёрных винта длиной 4,8 мм над объективом на передней панели камеры.

Удалите чёрный винт 4,3 мм под кольцом объектива и чёрный винт 4,8 мм под камерой.

Удалите чёрный винт 4,8 мм на левой стороне камеры.

Снимите переднюю панель, потянув её от корпуса камеры.

Удалите семь чёрных винтов длиной 4,25 мм на нижней панели.

Снимите нижнюю панель.

Удалите два чёрных винта длиной 6,5 мм с панели.

Снимите пластиковую заглушку гнезда дистанционного управления, потянув её прямо наружу.

Сдвиньте панель в сторону нижней части камеры, чтобы снять её.

Удалите единственный серебристый винт 4,8 мм из гнезда управления.

Гнездо управления теперь удерживается тремя проводами.

Выпаяйте соединения для замены гнезда дистанционного управления.

Сдвиньте внешнюю наглазник вверх, чтобы снять её.

Удалите два чёрных винта длиной 4,75 мм, расположенных на верхней части камеры.

Удалите четыре чёрных винта длиной 4,3 мм рядом с нижними углами наглазника на задней панели камеры.

Осторожно отделите верхнюю панель от камеры, подвигая её вверх.

Сильное или резкое отведение верхней панели может повредить ленточный кабель и соединительные провода, которые всё ещё прикреплены к верхней панели камеры.

Удалите два винта длиной 5,5 мм с передней части камеры.

Снимите панель рукоятки.

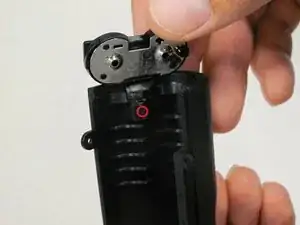

Удалите один чёрный винт с крышки отсека аккумулятора на нижней стороне рукоятки.

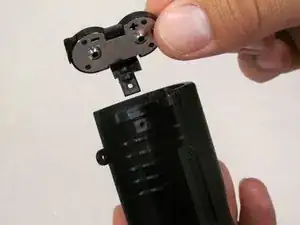

Снимите крышку отсека аккумулятора.
