Замена LCD-экрана Canon EOS 30

Камеры

В этом руководстве показано, как получить доступ, снять и заменить LCD-экран. Процесс безопасен и несложен.

Шаг 1

Удалите два черных винта размером 4.8 мм над объективом на передней части камеры.

Шаг 2

Удалите черный винт размером 4.3 мм под кольцом объектива и черный винт размером 4.8 мм под камерой.

Шаг 3

Удалите черный винт размером 4.8 мм с левой стороны камеры.

Шаг 4

Снимите переднюю панель, отводя её от корпуса камеры.

Шаг 5

Сдвиньте внешний окуляр вверх, чтобы снять его.

Шаг 6

Удалите два черных винта размером 4.75 мм, расположенные на верхней части камеры.

Шаг 7

Удалите четыре черных винта размером 4.3 мм, находящиеся вблизи нижних углов окуляра на задней панели камеры.

Шаг 8

Осторожно отделите верхнюю панель от камеры, поднимая её вверх.

Слишком быстрое или чрезмерное отделение верхней панели может повредить шлейф и соединительные провода, которые всё ещё прикреплены к верхней панели камеры.

Шаг 9

Чтобы отсоединить золотой разъем, поднимите краешек вверх и от экрана LCD. Рекомендуется использовать пластиковый инструмент для открытия.

Золотой разъем может упасть в камеру, но он останется подключённым и может быть вытянут обратно вверх.

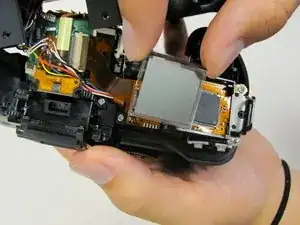

Шаг 10

Поднимите LCD-экран из крепления.

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке

Перевод руководства с ifixit.com
