Замена диска управления Canon EOS A2

Найдите дверцу отсека батареи/ручку камеры на левой стороне корпуса и поднимите поворачивающуюся фиксирующую вкладку.

Поверните вкладку по часовой стрелке, чтобы разблокировать дверцу, затем потяните наружу от корпуса, чтобы снять её.

Извлеките батарею из отсека и отложите крышку в сторону.

Удалите два винта 6,4 мм над апертурой объектива, используя крестообразную отвертку Phillips #00.

Удалите винт 6,4 мм изнутри ободка вспышки.

Если вспышка зафиксирована, вставьте батарею, затем с помощью карандаша поверните роторный переключатель (по часовой или против часовой стрелки), пока на ЖК-дисплее не отобразится "125". Нажмите кнопку с символом вспышки. Вы должны услышать защёлку вспышки, после чего можно вручную поднять вспышку. Если всё в порядке, затем извлеките батарею из камеры.

Переверните камеру вверх дном и удалите винт 5,4 мм под ободком объектива на передней части корпуса.

Удалите винты 5,6 мм за крышкой отсека батареи.

Удалите два винта 6,4 мм на механизме защёлки с правой стороны корпуса.

Удалите винт 6,4 мм на верхней внутренней кромке отверстия для батареи.

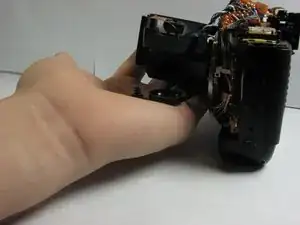

Начиная от вспышки, аккуратно отведите переднюю крышку от корпуса камеры.

Удалите винт 4,3 мм под кольцом ремешка камеры.

Удалите два винта 4,8 мм, расположенные по обе стороны от окуляра.

Осторожно приподнимите верхнюю крышку.

К нижней части верхней крышки и к камере прикреплён ленточный кабель. Поднимайте очень осторожно, чтобы не повредить его.

Когда ленточный кабель станет видимым, аккуратно опустите верхнюю крышку над передней частью корпуса. Используйте пластиковый инструмент для открытия, чтобы аккуратно потянуть белые защёлки ленточного кабеля и освободить кабель.

Если вы полностью вытащили белые защёлки, просто вставьте их обратно, чтобы не потерять.

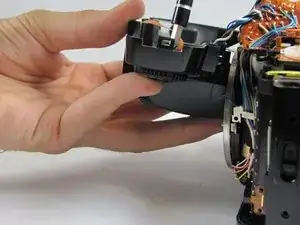

Держась за переднюю часть диска управления, удалите винт 3 мм с задней стороны диска управления.

Будьте готовы поймать диск управления, кнопку и пружину, которые выпадут — держите их рукой.

С нижней стороны верхнего ободка удалите кольцо, шарик фиксатора и пружину. Ваш диск управления теперь готов к замене на рабочий элемент.
