Отключение подсветки ЖК-дисплея Canon EOS 600
Однажды мой EOS 600 стал «жрать» батарейки. Свежая батарея держалась всего несколько дней, хотя камерой я не пользовался. После обращения за помощью в de.rec.fotografie я выяснил, что эта проблема часто встречается у стареющих камер EOS 600. Причиной повышенного потребления энергии в большинстве случаев была неисправная подсветка ЖК-дисплея, вызывающая короткое замыкание. Я посчитал разумным, что отключение подсветки должно решить проблему, и это оказалось относительно просто выполнимо. Я воспроизводю свои шаги в этом документе, чтобы другие могли восстановить энергосбережение своего EOS. Хочу поблагодарить участников de.rec.fotografie (особенно Эрика Краузе), потому что без их помощи все это было бы невозможно.
Следующие инструкции также должны применяться к Canon EOS 620 и Canon EOS 630.
Эта инструкция предоставляется без каких-либо гарантий! Я ничего не гарантирую: ни что это сработает, ни что это не повредит оборудование или человека. Рекомендую сначала полностью прочитать эту инструкцию перед началом работ с вашей камерой.
Поскольку некоторые винты корпуса камеры имеют разные размеры, советую отслеживать расположение винтов по мере их выкручивания. Я нарисовал небольшой эскиз и поместил каждый винт на соответствующий круг, чтобы при сборке вернуть каждый винт в нужное отверстие.
Эта камера — точный прибор, который можно повредить или вывести из строя. Поэтому следует работать осторожно и использовать тонкие прецизионные инструменты. Перед началом работы снимите объектив и наденьте крышку корпуса на байонет. Если у вас нет крышки корпуса, установите на камеру старый (ненужный) объектив.
Шаг 1
Монетой достоинством 2 цента можно открыть крышку отсека батареи и вынуть батарею. Винты в этой области следует выкручивать меньшей из двух крестовых отверток (№00).
Шаг 2

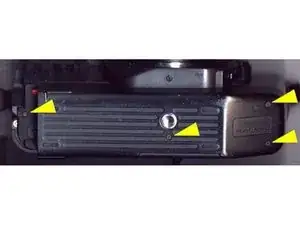

Теперь можно ослабить нижнюю пластиковую крышку. Она закреплена пятью винтами: один выше и один ниже серийного номера; один рядом с креплением штатива; один на кромке отсека батареи; и последний (не виден на фото) — на правой стороне рядом с «шторкой» на задней части камеры.
Винты могут быть очень тугими, и вы должны быть очень осторожны, чтобы не срезать шлицы на головках винтов. Рекомендую сильно прижимать отвертку вниз, и лишь затем медленно, но уверенно поворачивать винт.
Шаг 3
Хотя нижняя крышка теперь ослаблена, вы не сможете снять её полностью, потому что она удерживается выступом передней крышки.
Полное снятие передней крышки лишнее, особенно потому что это усложняет обратную сборку (механизм закрывания задней крышки легко рассыпается, и положение отдельных его частей логически трудно восстановить).

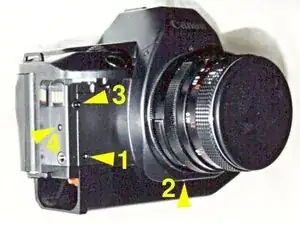

Поэтому достаточно слегка ослабить переднюю крышку. Смотрите рисунок 3 и выкрутите винты 1 и 4, одновременно ослабив, но не вынимая винты 2 и 3. Храните эти винты отдельно от предыдущих, поскольку они отличаются по размеру!
Шаг 4

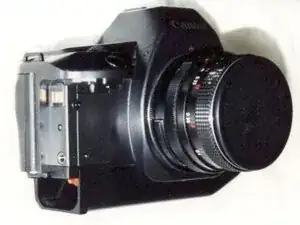

На этом изображении показан результат выполнения следующего шага и почему требуется особая осторожность. Нижняя пластиковая крышка удерживается небольшой пластиковой петлёй (2), которая зацепляется за выступ (1) на передней крышке. Все эти части пластиковые и легко повредимы.
Шаг 5

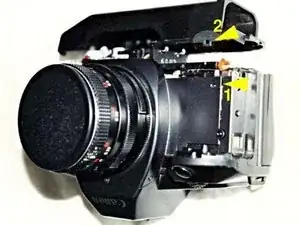

Будьте осторожны! Малой плоской отвёрткой можно аккуратно поддеть переднюю крышку, чуть приоткрыв её (примерно 2 мм будет достаточно), чтобы освободить пластмассовый выступ в позиции, отмеченной 1 на фото.
После этого вы можете полностью снять нижнюю пластиковую крышку, аккуратно потянув её в направлении стрелки 2 и слегка покачивая. Удобно держать камеру перевёрнутой, чтобы пластиковая панель над контактами батареи (2-е фото) не отвалилась. (Если этот кусочек случайно оторвётся, просто снова наденьте его на контакты).
Шаг 6

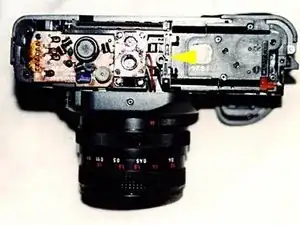

После снятия нижней крышки вам нужно добраться до проводных контактов, которые скрыты под креплением штатива. Крепление штатива легко снимается, открутив три крестовых винта большей отверткой.
Шаг 7

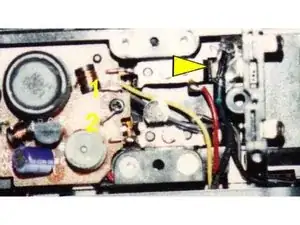

Два провода на контактах, отмеченных 1 и 2, теперь нужно отключить. Сначала аккуратно вытащите их из под защёлки 3 при помощи малой отвёртки. На моей плате контакт №1 был помечен как «TP3» и к нему был припаян белый провод. Контакт №2 был помечен «TP2» и был подключён чёрным проводом.
Шаг 8

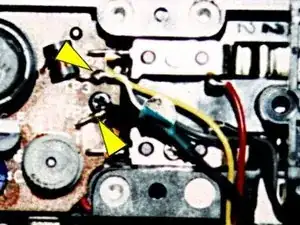

В местах, отмеченных стрелками, подсветка ЖК-панели соединена с источником питания. Теперь вы можете перерезать два маленьких проводка бокорезами или аккуратно отсоединить их от контактов паяльником.
Шаг 9
Рекомендуется изолировать концы проводов. Две сантиметра изоленты будет достаточно, если обмотать ею оголённые концы проводов. Я зажал изолированные концы проводов в правом верхнем углу (стрелка). На фото хорошо видны пустые контакты 1 и 2.
Заключение
Сборка выполняется в обратном порядке по отношению к разборке. Сначала нужно прикрутить крепление штатива: затяните винты хорошо, чтобы ничего не люфтило. Затем установите маленькую пластиковую деталь, расположенную над контактами батареи. После этого можно защёлкнуть нижнюю крышку на корпусе камеры. При этом обратите внимание на маленькую «шторку», которая скрывает кнопки на задней панели камеры. Если всё сидит правильно, сначала затяните винты на передней крышке (не забудьте, что есть два винта, которые были слегка ослаблены, и ещё два, которые должны быть где-то рядом), а затем пять винтов, фиксирующих нижнюю крышку. После установки батареи и закрытия отсека батареи монетой 2 цента камера готова к использованию, за исключением того, что нажатие кнопки подсветки ЖК теперь не вызывает её загорания. Тем не менее эту кнопку можно по-прежнему использовать для ручной установки диафрагмы/выдержки (в зависимости от настройки пользовательской функции №5).
Перевод руководства с ifixit.com
