Замена рукоятки Canon EOS 30

Снимите два черных винта 4.8 мм над объективом на передней части камеры.

Удалите черный винт 4.3 мм под кольцом объектива и черный винт 4.8 мм под камерой.

Снимите черный винт 4.8 мм на левой стороне камеры.

Снимите переднюю панель, приподняв её от корпуса камеры.

Сдвиньте наружную окулярную прокладку вверх, чтобы снять её.

Снимите два черных винта 4.75 мм, расположенные на верхней части камеры.

Снимите четыре черных винта 4.3 мм возле нижних углов окуляра на задней части камеры.

Медленно отделите верхнюю панель от камеры, сдвигая её вверх.

Чрезмерное или резкое отведения верхней панели может повредить шлейф и соединительные провода, которые всё ещё прикреплены к верхней панели камеры.

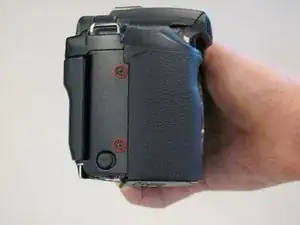

Снимите два черных винта 6.5 мм с панели.

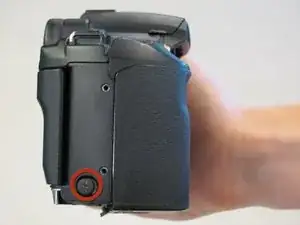

Снимите пластиковую заглушку входа для дистанционного управления, потянув её прямо наружу.

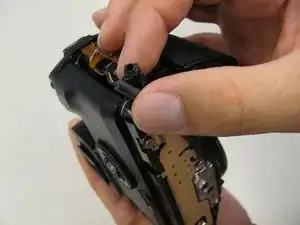

Сдвиньте панель вниз по направлению к нижней части камеры, чтобы снять её.

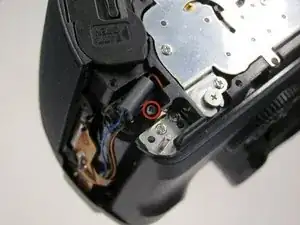

Снимите один серебристый винт 4.8 мм с гнезда управления.

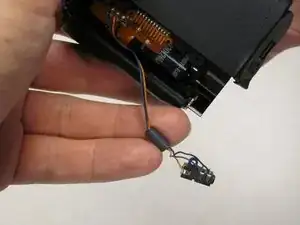

Гнездо управления теперь удерживается тремя проводами.

Отпаять соединения для замены гнезда дистанционного управления.

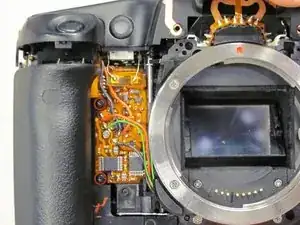

Снимите два винта 5.5 мм с передней части камеры.

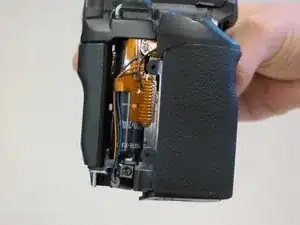

Удалите панель рукоятки.
