Замена разъёма дистанционного управления Canon EOS 30
Доступ к разъёму дистанционного управления простой. Однако его соединения припаяны, поэтому удаление будет затруднено.
Шаг 1
Удалите два чёрных винта 4,8 мм над объективом на передней стороне камеры.
Шаг 2
Удалите чёрный винт 4,3 мм под кольцом объектива и чёрный винт 4,8 мм под камерой.
Шаг 3
Удалите чёрный винт 4,8 мм на левой стороне камеры.
Шаг 4
Снимите переднюю панель, отведя её от корпуса камеры.
Шаг 5
Удалите семь чёрных винтов 4,25 мм на нижней панели.
Шаг 6
Снимите нижнюю панель.
Шаг 7
Удалите два чёрных винта 6,5 мм с панели.
Шаг 8
Снимите пластиковую заглушку разъёма дистанционного управления, потянув её прямо наружу.
Шаг 9
Сдвиньте панель вниз по направлению к нижней части камеры, чтобы снять её.
Шаг 10
Удалите один серебристый винт 4,8 мм с разъёма управления.
Шаг 11
Разъём управления теперь закреплён тремя проводами.
Отпаивайте соединения для замены разъёма дистанционного управления.
Шаг 12

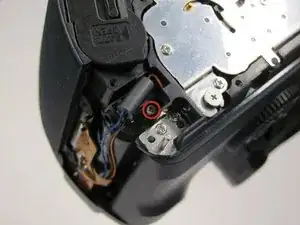

Удалите один серебристый винт 4,8 мм, закрепляющий разъём дистанционного управления на камере.
Шаг 13

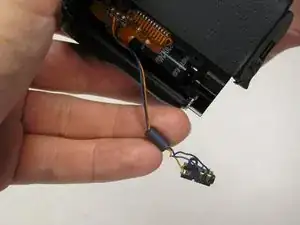

Разъём дистанционного управления теперь закреплён тремя проводами.
Отпаивайте соединения для замены разъёма дистанционного управления.
Вывод
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
