Замена основной платы Canon EOS 5D Mark III

Для начала снимите все резиновые накладки рукояток вокруг корпуса, чтобы получить доступ ко всем внешним винтам. Не беспокойтесь — их можно вернуть на место без потери липкости.

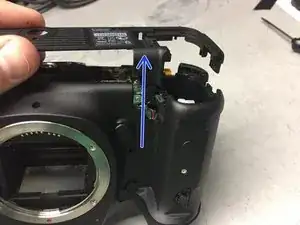

Снимите пластиковую накладку вокруг видоискателя, сжав боковины и потянув вверх к верхней части камеры.

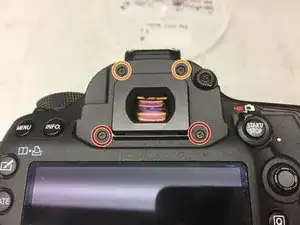

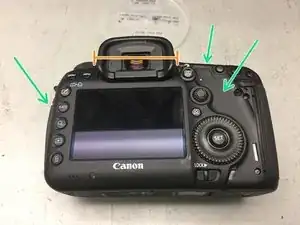

После этого Вы увидите 4 винта, которые нужно выкрутить.

Верхние винты отличаются по размеру от нижних, поэтому держите верхние отдельно от нижних.

Перед продолжением обязательно маркируйте точное расположение каждого извлекаемого винта. На фотографии рядом видно пластиковый контейнер. Таких контейнеров пять с бумажными наклейками, указывающими, куда относятся винты. Камеру держат множество винтов разных размеров, поэтому необходима тщательная организация. Это очень важно!

Далее выкрутите серебряный винт.

Затем два чёрных винта.

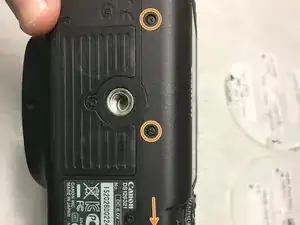

Поверните камеру так, чтобы низ оказался сверху, и вытащите три винта, удерживающие нижнюю часть задней панели.

Один из винтов находится справа за пределами кадра. На фото он указан стрелкой.

Этот винт нужно удалить следующим. Он удерживает левую сторону задней панели камеры, и если его не выкрутить, внутренняя скоба может сильно погнуться.

Выкрутите этот серебряный винт, но держите его отдельно от предыдущего.

Этот винт фиксирует батарею. Его нужно убрать перед следующим.

Последний винт, удерживающий эту боковую панель. Снятие этой боковой панели позже упростит извлечение основной платы. Пока можно оставить панель на месте и вернуться к этим винтам позже, если хотите.

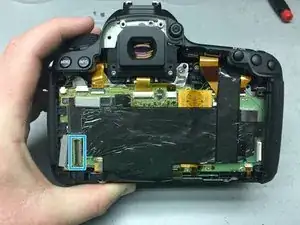

Теперь можно поднять заднюю панель вертикально вверх и отделить её от корпуса. Поднимайте осторожно, так как с левой стороны она всё ещё соединена шлейфом с основной платой.

Также есть металлическая скоба, которая вставляется вниз в корпус в верхнем левом углу. Поднимайте заднюю панель ровно вверх, пока эта скоба полностью не выйдет из корпуса, затем откиньте всю заднюю панель влево, чтобы получить доступ к разъёму шлейфа снизу.

Это защёлкивающийся разъём, который можно аккуратно приподнять маленькой плоской отвёрткой или ногтем.

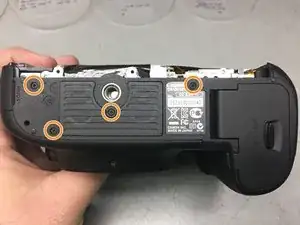

Выкрутите эти четыре винта с нижней пластины.

Выкрутите этот винт под дверцей отсека батареи.

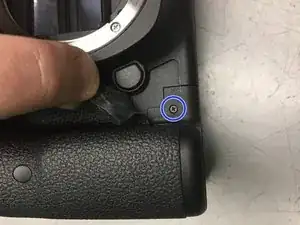

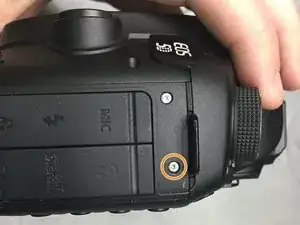

Выкрутите этот винт в нижней передней правой части. Если Вы ещё не сняли резиновую накладку, сейчас самое время её снять.

Выкрутите этот винт.

Завершите, выкрутив этот серебряный винт.

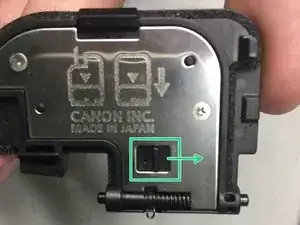

Вы можете снять дверцу батарейного отсека в любое время, если она мешает. Это не обязательно, но может помочь. Есть маленький выступающий чёрный язычок, который можно сдвинуть в сторону, чтобы снять дверцу.

Это плотная посадка — аккуратно пошевелите пластину и тяните прямо вверх и наружу из корпуса, чтобы снять нижнюю пластину.

Причина снятия нижней пластины — доступ к этой чёрной клейкой наклейке. Она начинается под камерой и оборачивается вокруг до верхней части. Для этой процедуры верхнюю часть камеры снимать не нужно.

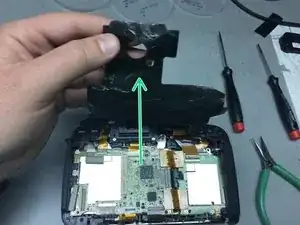

Осторожно подденьте эту клейкую накладку до тех пор, пока она не отойдёт от основной платы сзади камеры, и перекиньте её через верх камеры. Я всегда стараюсь выполнить этот шаг, не разрезая и не рвав накладку.

От этого момента будьте очень осторожны. Мы будем снимать или отсоединять внутренние разъёмы, которые могут быть повреждены при неаккуратных действиях и повлиять на работу камеры, если при сборке их неправильно установить.

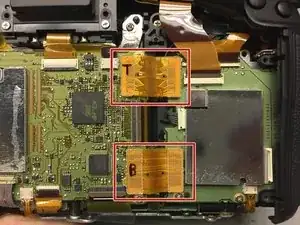

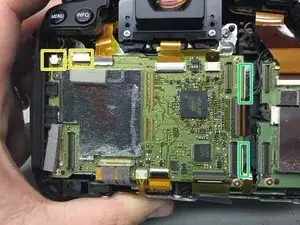

Сначала промаркируйте два шлейфа как «верхний» и «нижний» и точно определите, какая сторона подключается к основной плате, а какая к дополнительной плате справа. Это важно, так как эти разъёмы подключаются только одним способом и их нельзя перепутать.

Затем снимите каждый разъём так же, как ранее, ногтем или маленькой плоской отвёрткой.

Используя ту же маленькую плоскую отвёртку, аккуратно выпрямите эти два разъёма, расположенные под основной платой. Подденьте осторожно с каждого конца, пока они не выйдут.

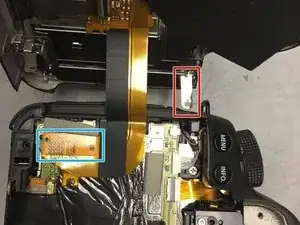

С помощью пинцета или очень маленьких тонкогубцев аккуратно извлеките эти два разъёма из верхнего левого угла основной платы. Не тяните за провода, тяните ТОЛЬКО за белые концевые разъёмы.

У этих разъёмов очень маленькие шарнирные защёлки, которые нужно приподнять, чтобы освободить тонкие ленточные шлейфы, которые они удерживают.

Защёлки очень легко повредить, если не быть осторожным! Очень аккуратно используйте зубочистку с острым концом или ноготь, чтобы поддеть их вверх и снять натяжение с кабелей под ними.

Эти ленточные кабели можно аккуратно вытащить из разъёмов с помощью небольшой щипцовой плоскогубцев. У кабеля в верхней части платы есть отверстие, поэтому в него можно вставить что-то совсем маленькое, например зубочистку, чтобы помочь вытащить кабель.

Этот разъём нужно отщёлкнуть с крайней осторожностью. Нельзя тянуть за провода, идущие в разъём, так как они чрезвычайно хрупкие и легко ломаются. Используя маленькую плоскую отвёртку, слегка подденьте за оба конца, пока разъём не выскочит.

Под этим разъёмом находится ещё один, который также нужно приподнять. Этот ленточный кабель похож на те, которые мы ранее поднимали с помощью небольшой плоской отвёртки.

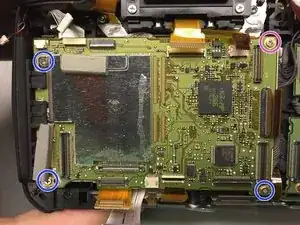

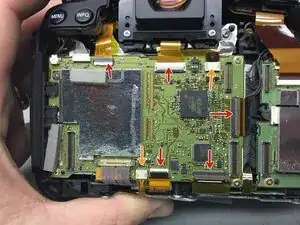

Удалите эти три винта. Они все одного размера.

Наконец, снимите этот винт. Он отличается по размеру от других трёх, поэтому держите его отдельно.

Если вы ранее не снимали боковую панель с разъёмами мультимедиа, сейчас самое время это сделать. Это даёт полный доступ к боковой части платы.

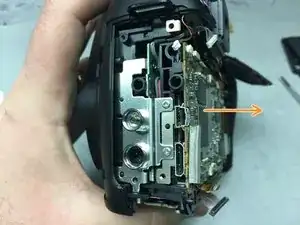

Теперь вы можете снять основную печатную плату с корпуса камеры и при необходимости заменить её.

Для сборки выполните все эти шаги в обратном порядке.
