Замена материнской платы Canon EOS 60D

Вытащите ЖК‑дисплей из посадочного места, чтобы обнажить винты Phillips #PH00.

Удалите два черных винта Phillips 2,5 мм #PH00 по обеим сторонам экрана ЖК.

Затем снимите два черных винта Phillips 3 мм #PH00 около обеих сторон основания, где экран поворачивается.

Используя пластиковый инструмент для вскрытия, осторожно отожмите заднюю крышку ЖК‑экрана.

Снимите серебряный винт Phillips 3 мм #PH00 на стороне экрана.

Поверните экран, чтобы получить доступ и снять второй серебряный винт Phillips 3 мм #PH00.

Пинцетом аккуратно отсоедините задний разъем, потянув его от экрана.

Теперь должны быть видны четыре винта Phillips 2,2 мм #PH00, удерживающие крышку вокруг петли.

Поверните поворотный механизм, чтобы обнажить оставшиеся перечисленные винты.

Затем используйте отвертку PH00, чтобы удалить их.

Окуляр сдвинется при решительном движении вверх.

Удалите винт Phillips 3,4 мм #PH00 с помощью отвертки PH00.

Удалите два винта Phillips 9,9 мм #PH00 с помощью отвертки PH00.

Используя отвертку PH00, снимите винт Phillips 3,8 мм #PH00, расположенный на задней стороне камеры.

Пластиковым инструментом для вскрытия осторожно приподнимите резиновую накладку вокруг стороны с портами.

Снимите четыре винта разных размеров, расположенные под резиновой накладкой.

Винт Phillips 6 мм #PH00.

Винт Phillips 3,4 мм #PH00.

Винт Phillips 3,9 мм #PH00.

Винт Phillips 2,2 мм #PH00.

Пластиковым инструментом для вскрытия аккуратно отожмите боковую крышку.

Снимите два винта Phillips 4,8 мм #PH00 со стороны карты памяти с помощью отвертки PH00.

Поверните камеру так, чтобы бирка с серийным номером была вверху.

Используя отвертку PH00, снимите три верхних винта Phillips 3,5 мм #PH00.

Теперь аккуратно снимите заднюю крышку камеры.

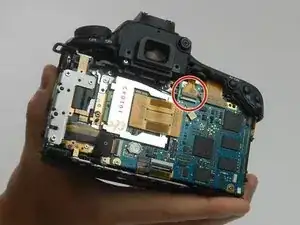

Осторожно потяните оранжевый провод, подключённый к материнской плате, вверх и снимите его с платы.

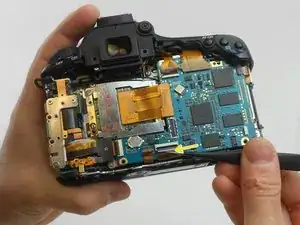

Пластиковым инструментом для вскрытия аккуратно подденьте разъём ЖК‑экрана вверх от материнской платы, чтобы отсоединить его.

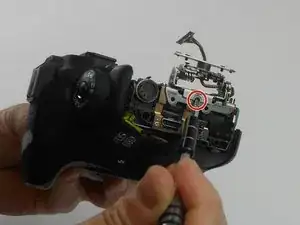

С помощью отвертки PH00 снимите один черный винт Phillips 2,8 мм #PH00 на стороне узла поворотного механизма.

Снимите два черных винта Phillips 2,8 мм #PH00 на задней части узла поворотного механизма с помощью отвертки PH00.

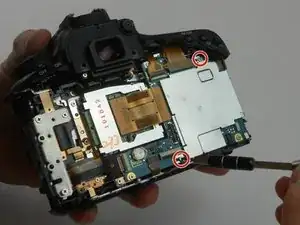

Удалите два винта Phillips 4,4 мм #PH00, удерживающие серебристую крышку, используя отвертку PH00.

Затем поднимите крышку с материнской платы.

Используйте пластиковый инструмент для вскрытия, чтобы поднять небольшой фиксатор петли, удерживающий отмеченную золотую ленточную шлейф‑ленту, затем осторожно выдвиньте ленту из разъёма.

Будьте осторожны и тяните ленту строго по прямой. При повреждении камера может некорректно работать после сборки.

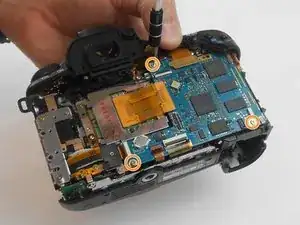

Далее отвинтите три винта Phillips 4,3 мм #PH00, удерживающие материнскую плату, с помощью отвертки PH00.

Далее можно снять провода.

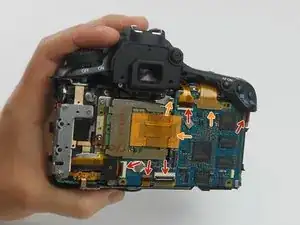

КРАСНЫЕ стрелки указывают на небольшой фиксатор, удерживающий провод. Для снятия провода выполните те же действия, что и при снятии провода на предыдущих шагах.

ОРАНЖЕВЫЕ метки указывают, что провод нужно приподнять и снять с материнской платы. Используя инструмент для вскрытия, выполните те же действия, что и при снятии провода поворотного экрана.

Далее рекомендуется использовать пинцет, чтобы аккуратно снять все фиксируемые провода, как показано желтой стрелкой на втором изображении этого шага.

Крайне важно действовать медленно и осторожно! Если один из проводов будет повреждён, камера может работать неправильно после сборки.

Необходимо аккуратно снимать эти провода, вытягивая их строго из разъёма, в котором они расположены.

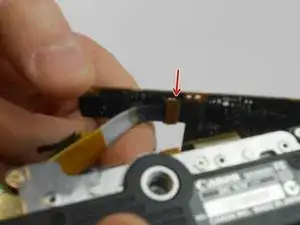

Подняв плату, удалите отмеченный провод с помощью пластиковой лопатки для вскрытия.

После удаления первого нижнего провода плату можно поднять выше, открыв ещё два скрытых провода.

Удалите провод, указанный ОРАНЖЕВОЙ стрелкой, раскрутив крепление и выдвинув провод наружу.

Удалите провод, указанный ЖЁЛТОЙ стрелкой, аккуратно потянув его прямо из разъёма, в котором он установлен.

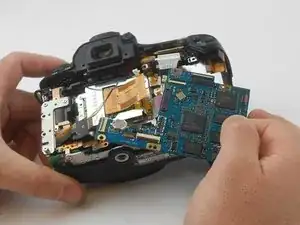

После удаления всех проводов плату можно вынуть из камеры.
