Замена защитной пластиковой крышки заднего ЖК-экрана Canon EOS 60D
Пластиковая крышка заднего ЖК-экрана защищает чувствительный ЖК-экран под ней. Если крышка поцарапана или повреждена, она будет препятствовать видимости экрана. Замена пластиковой крышки должна выполняться аккуратно, чтобы не повредить пластиковую рамку, в которой она закреплена.
Шаг 1
Выдвиньте ЖК-экран из его положения, чтобы открыть доступ к винтам Phillips #PH00.
Удалите два черных винта Phillips 2.5 мм #PH00 по обеим сторонам ЖК-экрана.
Затем удалите два черных винта Phillips 3 мм #PH00 возле обеих сторон основания, где экран вращается.
Шаг 2
С помощью пластикового инструмента для вскрытия аккуратно отведите назад корпус ЖК-экрана.
Шаг 3
Удалите серебристый винт Phillips 3 мм #PH00 на стороне экрана.
Поверните экран, чтобы удалить второй серебристый винт Phillips 3 мм #PH00.
Шаг 4
С помощью пинцета аккуратно отсоедините задний разъем, оттянув его от экрана.
Шаг 5

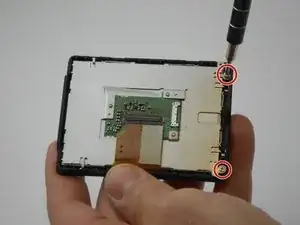

Удалите два серебристых винта Phillips 2.5 мм #PH00 с помощью отвертки PH00.

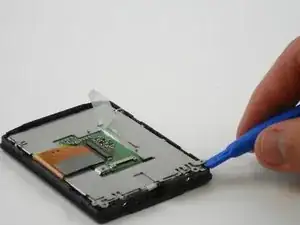

С помощью пластикового лопаточного инструмента аккуратно поднимите металлические защелки рядом с местами, где были винты.
Шаг 6

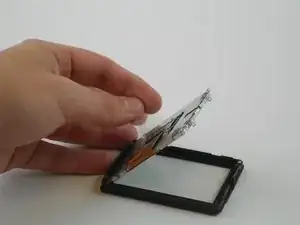

Наконец, снимите ЖК-экран, захватив прозрачную пластиковую язычок и аккуратно подняв его.
Шаг 7

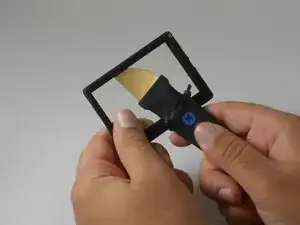

Медленно вставьте наконечник джимми между поврежденной пластиковой крышкой и пластиковой рамкой, в которой она закреплена, чтобы ослабить соединение между ними.
Джимми острый, поэтому проявляйте особую осторожность при его использовании, чтобы не повредить пластиковую рамку и не причинить себе травму.
Шаг 8

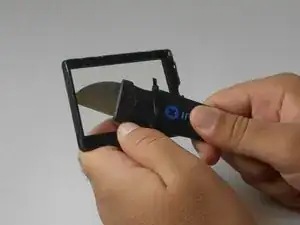

Аккуратно проведите джимми по всем углам пластиковой рамки, пока она не отойдет от пластиковой крышки.
Шаг 9

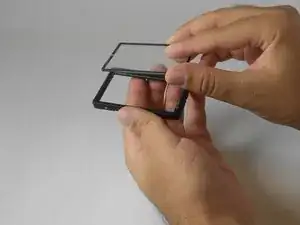

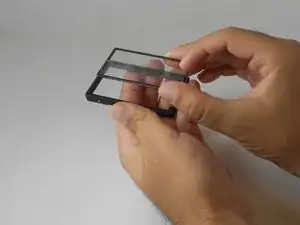

Снимите отсоединенную пластиковую крышку с пластиковой рамки вручную.
Чтобы установить новую пластиковую крышку, просто приклейте ее к рамке в соответствующем положении.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
