Замена динамика Canon Optura 100MC

Разместите камеру так, чтобы видоискатель находился слева, а объектив — справа.

Открутите винт Phillips 4 мм, размер #00.

Переверните камеру так, чтобы панель задних кнопок и видоискатель были обращены к Вам.

Открутите три винта Phillips 4 мм, размер #00, расположенных на задней панели видеокамеры.

Снимите пластиковую крышку с задней части видеокамеры, аккуратно потянув её на себя, удерживая камеру, как показано.

На данном этапе необходимо извлечь аккумулятор; проигнорируйте его наличие на изображении.

Открутите винт Phillips 4 мм, размер #00, находящийся справа от кнопки открытия ЖК-дисплея.

Откройте ЖК-дисплей с помощью кнопки открытия.

Поверните камеру так, чтобы панель кнопок воспроизведения и край ЖК-экрана были обращены к Вам.

Открутите показанный винт Phillips 4 мм, размер #00.

Поверните камеру так, чтобы верхняя часть была обращена к вам. Сторона с ЖК-экраном должна быть справа, а боковая панель — слева.

Откройте выдвижную вспышку на верхней части видеокамеры.

Появление громкого щелчка ожидается.

Открутите показанный винт Phillips 4 мм, размер #00.

Поверните камеру так, чтобы нижняя часть была обращена к вам, ЖК-экран — справа, боковая панель — слева.

Откройте кассетный отсек, сдвинув переключатель и переместив крышку отсека влево, как показано.

Открутите винт Phillips 4 мм, размер #00.

Поверните камеру объективом к себе.

Открутите винт Phillips 4 мм, размер #00, показанный на шарнире крышки кассетного отсека.

Чтобы снять бленду объектива видеокамеры, поверните её против часовой стрелки, и она ослабится, затем потяните на себя.

Закройте кассетный отсек, аккуратно вдавив его в корпус камеры.

Сдвиньте и снимите пластиковую крышку с правого нижнего угла, чтобы открыть показанное соединение.

Аккуратно потяните переднюю пластиковую крышку на себя, чтобы снять её.

Открутите два винта Phillips #00, 4 мм, показанных на рисунке.

Поверните камеру так, чтобы вы смотрели на её боковую сторону, видоискатель при этом должен быть слева, а объектив — справа.

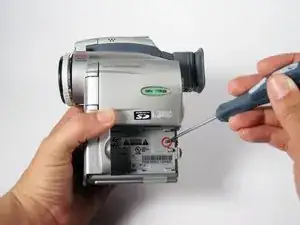

Удерживая камеру, как показано, открутите винт Phillips 4 мм, размер #00.

Открутите четыре показанных винта Phillips #00, 4 мм.

Поверните камеру объективом к себе.

Аккуратно потяните боковую панель камеры вправо, чтобы снять её.

Имейте в виду, что между крышкой и корпусом устройства есть провода, поэтому боковая крышка полностью не отсоединится.

Боковая сторона устройства теперь должна быть открыта, как показано. Опять же, между боковой крышкой и корпусом видеокамеры есть проводные соединения. Не пытайтесь полностью их разъединить!

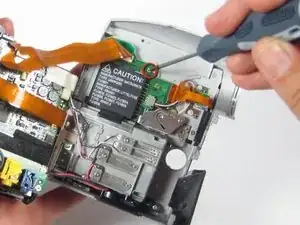

Открутите винт, расположенный над корпусом динамика.

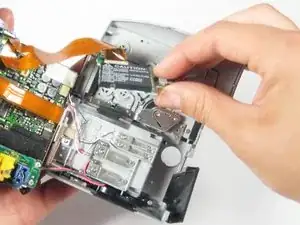

Извлеките малую батарейку с надписью «Caution».

Открутите винт изнутри отсека батарейки.

Открутите три винта, которые крепят металлическую деталь над динамиком.

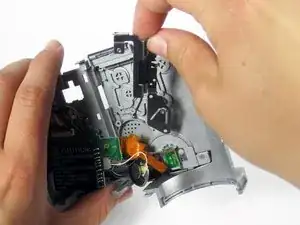

Приподнимите и снимите металлическую крышку.

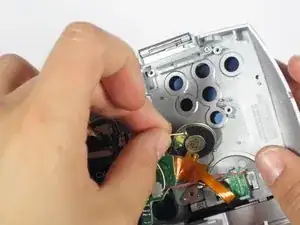

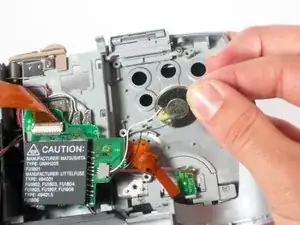

Приподнимите и снимите динамик.

Замените неисправный динамик на новый.

Провода динамика необходимо отпаять.
