Замена ЖК-экрана и стеклянного экрана видоискателя Canon Optura 100MC

Разместите камеру так, чтобы ремешок для руки был обращён к Вам.

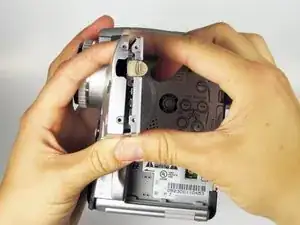

Удалите два винта Филлипс #00 длиной 4 мм.

После снятия винтов чёрная пластина легко отойдёт, как и две металлические пластины под ней. Будьте осторожны, чтобы они не упали и не потерялись.

Поднимите ремешок.

Разверните камеру так, чтобы панель кнопок на задней стороне и видоискатель были обращены к Вам.

Сдвиньте кнопку «Освобождение батареи» в сторону и удерживайте.

Удерживая кнопку освобождения батареи в стороне, сдвиньте батарею к себе, пропустив её мимо кнопки.

Поверните камеру так, чтобы панель кнопки воспроизведения и пустой отсек для батареи были обращены к Вам. Край ЖК-экрана должен быть обращён к Вам.

Чтобы открыть экран, удерживайте кнопку открытия, показанную на фото, вниз и переверните экран вперёд.

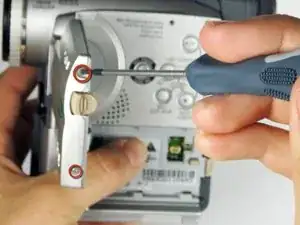

Снимите два винта Филлипс #00 длиной 4 мм на внешнем крае корпуса ЖК-экрана.

Поверните экран против часовой стрелки и расположите камеру так, чтобы нижний край ЖК-экрана был обращён к Вам.

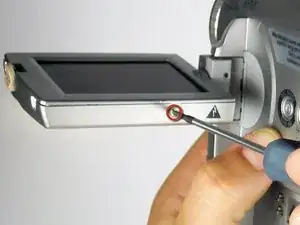

Удалите винт Филлипс #00 длиной 4 мм из нижней части корпуса ЖК-экрана.

Снимите два винта Филлипс #00 длиной 4 мм на внутреннем крае корпуса ЖК-экрана. После удаления первого винта вам потребуется повернуть экран на 180 градусов, чтобы удалить второй винт.

Разместите камеру так, чтобы край ЖК-экрана и панель кнопки воспроизведения были обращены к Вам.

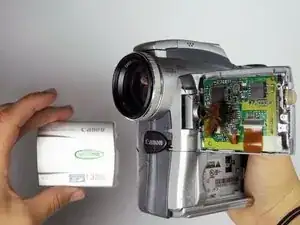

Снимите переднюю панель ЖК-экрана, потянув её прямо в сторону.

Отключите компоненты экрана от основного корпуса видеокамеры, надавив вниз рядом с отмеченным шарниром.

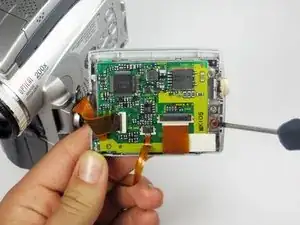

Удалите винт Филлипс #00 длиной 4 мм, соединяющий ЖК-экран со стеклянным экраном и нижним корпусом.

Снимите нижний корпус, поднимая стеклянный экран большим пальцем.

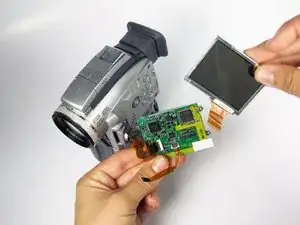

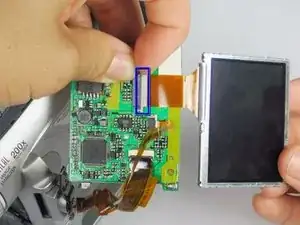

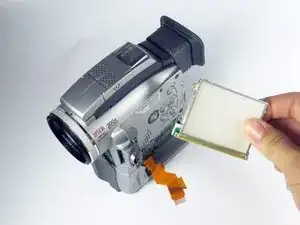

Снимите стеклянный экран с ЖК-экрана, поднимая кремовый фиксатор шарнира, чтобы отсоединить ленточный провод. Оттяните стеклянный экран.

Замените стеклянный экран, если он треснул или повреждён.

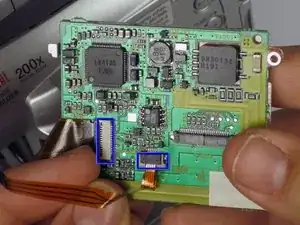

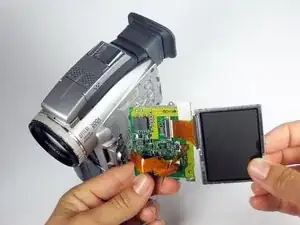

Снимите ЖК-экран, отключив оставшиеся два ленточных провода: поднимите кремовый зажим и выдвиньте ленточный провод из чёрного разъёма.

Установите новый ЖК-экран на место сломанного.
