Замена зарядного устройства камеры Canon Vixia HF R500
Разъём зарядки камеры Canon Vixia HF R500 подключён при помощи хрупкого ленточного кабеля. Кабель может повредиться или отсоединиться, из-за чего аккумулятор перестанет заряжаться. В этом руководстве показано, как проверить подключение.
Шаг 1
На правой стороне видеокамеры снимите крепление для ремня.
Шаг 2
Удерживайте аккумулятор.
Шаг 3
На нижней части аккумулятора нажмите и удерживайте кнопку освобождения аккумулятора.
Шаг 4
Медленно извлеките аккумулятор из корпуса видеокамеры.
Быстрое извлечение аккумулятора или под другим углом может вызвать искрение и повредить устройство.
Шаг 5
Снимите два винта 8 мм крестообразной отвёрткой №000 с боковой стороны, где находилось крепление для ремня.
Шаг 6
Выкрутите два винта 4 мм крестообразной отвёрткой №000 с нижней части видеокамеры.
Под чёрной заглушкой показан скрытый винт 4 мм крестообразной отвёрткой №000.
Шаг 7
Снимите боковую панель.
Шаг 8
Вблизи экрана ЖК-дисплея выкрутите три винта 7 мм крестообразной отвёрткой №000, показанных на изображении.
Шаг 9

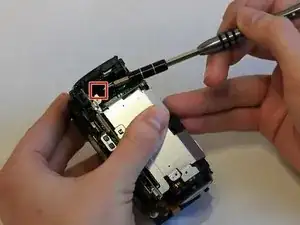

Осторожно поместите камеру так, чтобы внутренняя часть устройства была направлена вверх, и выкрутите видимый винт 3 мм крестообразной отвёрткой №000.
Не используйте магнитные инструменты внутри устройства, так как они могут его повредить.
Шаг 10
Воспользовавшись лопаткой, потяните за выступ, чтобы начать отсоединение ленточного кабеля.
Шаг 11
Осторожно отсоедините при помощи лопатки два ленточных кабеля, подключённых к верхней части устройства.
Шаг 12
Снимите верхнюю панель.
Шаг 13
Убедитесь, что ленточный кабель подключён.
Проверьте состояние ленточного кабеля и замените при наличии повреждений.
Завершение
Чтобы собрать устройство, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
