Замена шестерёнок объектива Fujifilm FinePix T500
Если объектив вашей камеры Fujifilm Finepix T500 перестал выдвигаться или задвигаться внутрь корпуса, используйте это руководство для замены шестерёнок объектива. Объектив камеры фокусирует свет для получения изображений. Если смещение шестерёнок нарушено, объектив не сможет правильно сфокусироваться и на изображении будет только белый свет.
Перед началом полностью выключите камеру и извлеките батареи. Для выполнения этого руководства требуется пайка, поэтому если у Вас нет соответствующих навыков, обратитесь к этому руководству и/или попросите помощи у опытного человека. Паяльник становится очень горячим и может причинить ожог.
Шаг 1
Отверните шесть винтов с крестообразным шлицем 3.5 мм на наружном корпусе.
Шаг 2
Откройте отсек батареи и извлеките батарею.
Осторожно отоприте переднюю половину корпуса от камеры.
Особое внимание уделите защитной крышке датчика — небольшому куску полупрозрачного пластика — она может выпасть из положения. Если это случится, верните её на исходное место.
Шаг 3
Отоприте заднюю половину корпуса от камеры.
Будьте осторожны при обращении с камерой без корпуса, так как ЖК-экран ничем не зафиксирован.
Шаг 4
Поднимите ЖК-экран и извлеките его из камеры.
Найдите паз, фиксирующий ленточный кабель, соединяющий экран с платой. С помощью лопатки аккуратно приподнимите фиксатор, чтобы освободить кабель. Осторожно отключите экран от материнской платы.
Шаг 5
Отверните винт с крестообразным шлицем 3.5 мм в углу камеры.
Шаг 6
Снимите центральную часть корпуса камеры. Разделите верхнюю и боковую секции по отдельности перед полным снятием корпуса.
Шаг 7
Отверните два винта с крестообразным шлицем 3.5 мм в металлической пластине.
Шаг 8
С помощью лопатки подденьте металлическую пластину и извлеките её.
Шаг 9
Отклейте полоску чёрной ленты, чтобы обнажить красный и чёрный провода.
Отсоедините оранжевую ленточную шлейфовую проводку, аккуратно потянув за неё.
Отсоедините золотистую ленточную шлейфовую проводку, аккуратно приподняв её лопаткой.
Шаг 10
Теперь объектив можно просто выдавить из его гнезда.
Ранее обнажённые чёрный и красный провода могут мешать извлечению объектива и могут порваться. Если это произойдёт, при сборке потребуется припаяйте эти провода обратно на место.
Шаг 11

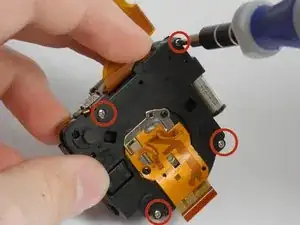

Используйте отвертку Phillips #00, чтобы удалить четыре винта 3.5 мм в углах внутренней пластины.
Шаг 12

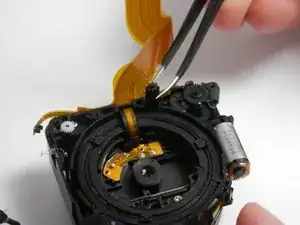

Сдвиньте прямоугольную пластиковую рамку в сторону. Вы обнаружите, что рамка прикреплена к остальной части корпуса объектива через пружину.

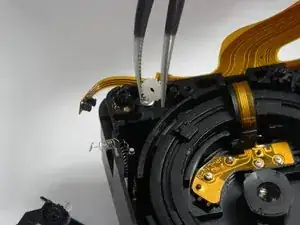

Отключите пластиковую рамку от пружины.
Шаг 13

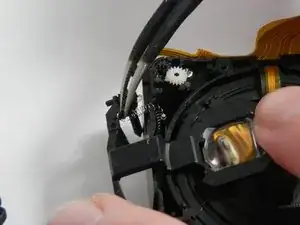

Белая и чёрная шестерёнки блока объектива отвечают за движение объектива.
С помощью пинцета отрегулируйте и замените эти шестерёнки по необходимости. Белая шестерёнка должна быть интегрирована с остальной частью блока. Чёрная шестерёнка должна полностью занимать свою полость.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
