Замена лампы вспышки Fujifilm FinePix S8630

Выкрутите винты М3 × 4 мм с нижней части устройства, как указано на изображении, с помощью биты для отвёртки J0 крестообразного шлица.

Используя отвёртку с крестообразным шлицем, выкрутите винты М3 × 4 мм с левой стороны устройства, как указано на изображениях.

Используя отвёртку с крестообразным шлицем, выкрутите винты М3 × 4 мм с правой стороны устройства, как указано на изображениях.

Используя отвёртку с крестообразным шлицем, выкрутите винты М3 × 4 мм с крышки вспышки, как указано на изображении.

Снимите пластиковую крышку с крышки вспышки, аккуратно потянув её в стороны или воспользовавшись пластиковой лопаткой.

Отогните крышку вниз, чтобы получить доступ и выкрутить последний винт М3 × 4 мм с помощью отвёртки с крестообразным шлицем.

Воспользуйтесь пластиковой лопаткой, чтобы разъединить заднюю и переднюю части корпуса камеры.

После разъединения снимите заднюю крышку камеры руками.

Для снятия задней крышки потребуется приложить небольшое усилие.

После снятия задней крышки поверните крышку отсека батареи по часовой стрелке — она легко выйдет из посадочного места.

Аккуратно вытяните язычок из материнской платы, после чего экран легко снимется.

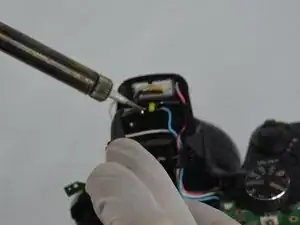

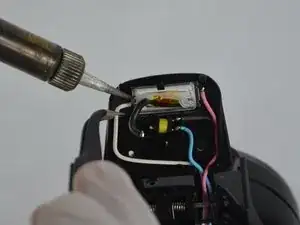

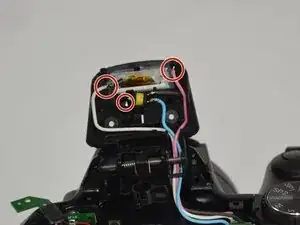

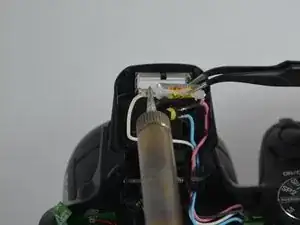

Отпаяйте соединения, показанные на изображении, которые подключают чёрный, розовый и синий провода к лампе.

Руководство по пайке: Как паять и демонтировать паяные соединения

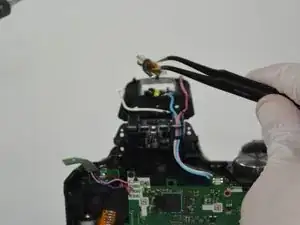

С помощью пинцета извлеките лампу вспышки.
