Замена задней крышки Fujifilm FinePix S9500

Найдите и удалите два винта. Их размер — М1,7 × 5,0.

Первый винт находится снизу и слева от поворотного колеса на задней стороне камеры.

Второй винт расположен на правой стороне камеры, справа от крепления ремня.

Чтобы получить доступ к вспышке камеры, найдите кнопку с левой стороны и нажмите на неё, чтобы открыть.

Нужно открыть вспышку, чтобы избежать помех во время разборки.

Чтобы открыть крышку, аккуратно нажмите вверх в области чуть ниже командного колеса большим пальцем.

Верхняя часть должна приподняться, но не полностью отделяться.

Чтобы освободить защёлку, расположенную слева от командного колеса и в основании вспышки, поместите большой палец справа от командного колеса и потяните вверх под углом 45° к вспышке.

На правой стороне камеры необходимо удалить четыре винта.

Первые два винта находятся внутри отсека карты памяти, и ещё один расположен непосредственно над шарниром отсека карты памяти.

Один винт расположен у основания вспышки. Последний — позади колеса блокировки экспозиции (AE-L).

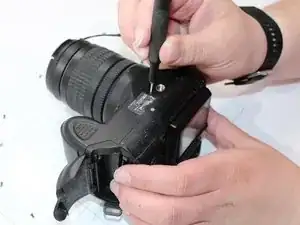

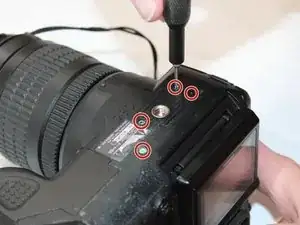

На нижней стороне камеры имеются четыре крестообразных винта М1,7 × 3,5, которые нужно удалить.

На левой стороне камеры находится крышка разъёма USB. Над ней расположены два винта.

Также ещё один винт находится на левой стороне у основания вспышки и его необходимо удалить.

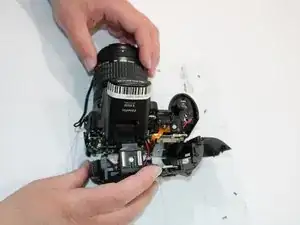

Чтобы снять заднюю крышку, найдите слева место для большого пальца и потяните крышку на себя. Здесь имеются 15 маленьких выемок, разделённых на три ряда по четыре и один ряд из трёх.

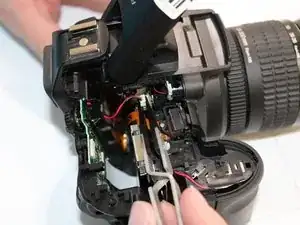

После того как задняя крышка ослабнет, вы увидите провод, который необходимо отключить. Это провод динамика. Аккуратно извлеките разъём из посадочного места.

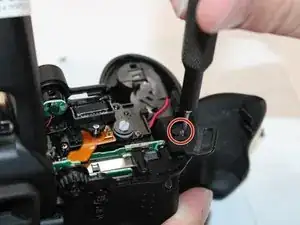

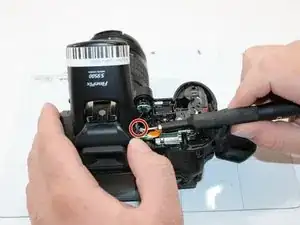

Слева от колеса блокировки экспозиции (AE-L) находится распорка, которую необходимо снять. Выкрутите винт из этой панели.

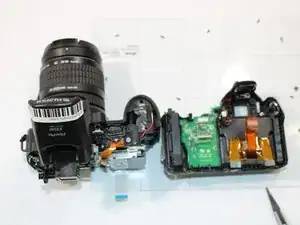

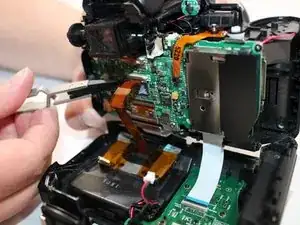

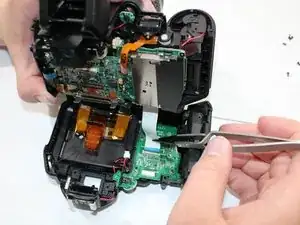

Отсоедините белый гибкий печатный кабель ЖК-дисплея от задней панели камеры и оранжевый гибкий печатный кабель ЖК-дисплея от основного корпуса, чтобы разделить камеру. Сначала аккуратно потяните белый гибкий кабель ЖК-дисплея от задней части камеры, затем извлеките оранжевый гибкий кабель ЖК-дисплея из основного корпуса камеры.
