Замена задней панели управления Fujifilm FinePix XP10SE

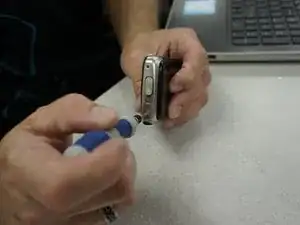

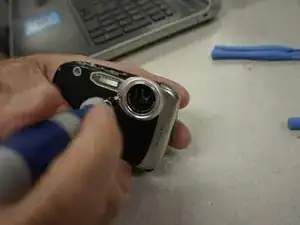

Используйте отвертку, чтобы вынуть четыре винта с верхней и нижней частей камеры. Снимите также винты, фиксирующие шнурок.

Для крепления внешней декоративной крышки устройства используйте биту T5 Torx.

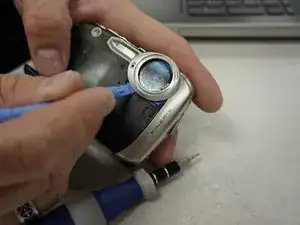

Используйте пластиковый инструмент для вскрытия, чтобы отстегнуть корпус.

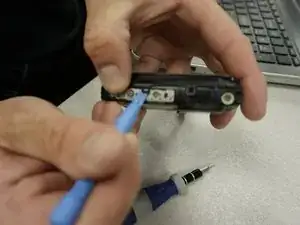

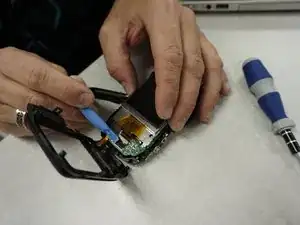

С помощью пластикового инструмента аккуратно подденьте корпус и снимите его с камеры.

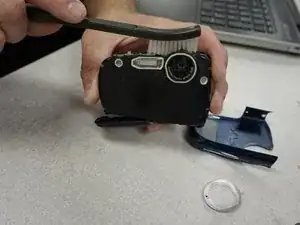

Осторожно сдвиньте корпус влево. Избегайте повреждения корпуса в районе объектива.

Снимите винты с крышки объектива.

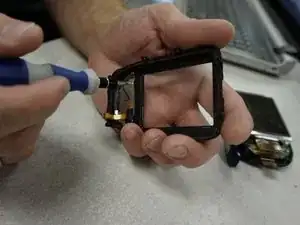

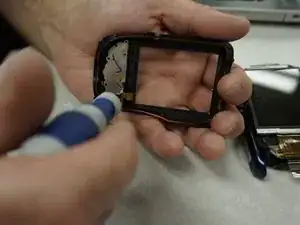

Снимите винты с боковой металлической крышки внешнего корпуса.

Осторожно выньте объектив из корпуса.

Найдите фиксирующие защёлки корпуса блока.

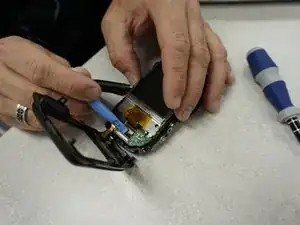

С помощью губчатого инструмента постепенно обойдите внешнюю часть корпуса, используя инструмент, чтобы поддеть и раскрыть корпус.

*** Действуйте крайне осторожно, чтобы не сломать фиксирующие защёлки корпуса.

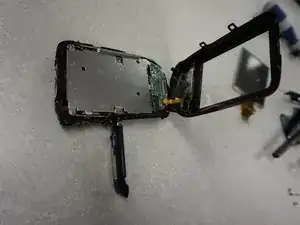

После открытия корпуса найдите разъём ленточного кабеля для ЖК-экрана.

Осторожно убедитесь, что ЖК-экран свободен от всех креплений и что снята вся лента, фиксирующая ленточный кабель.

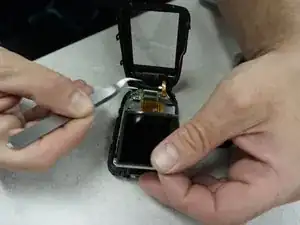

Аккуратно приподнимите чёрную фиксирующую планку ленточного кабеля, чтобы освободить его от платы устройства и тем самым отсоединить ЖК-экран от платы.

Найдите разъём ленточного кабеля для задней панели управления.

Осторожно приподнимите фиксирующую планку ленточного кабеля и вставьте кабель из разъёма, чтобы снять заднюю панель управления.

Найдите шесть винтов на панели управления.

**две из винтов могут быть закрыты лентой. Снимите ленту, чтобы получить к ним доступ.

Используйте биту PH000 Phillips из набора отверток iFixit, чтобы вынуть винты и освободить панель управления от устройства.
